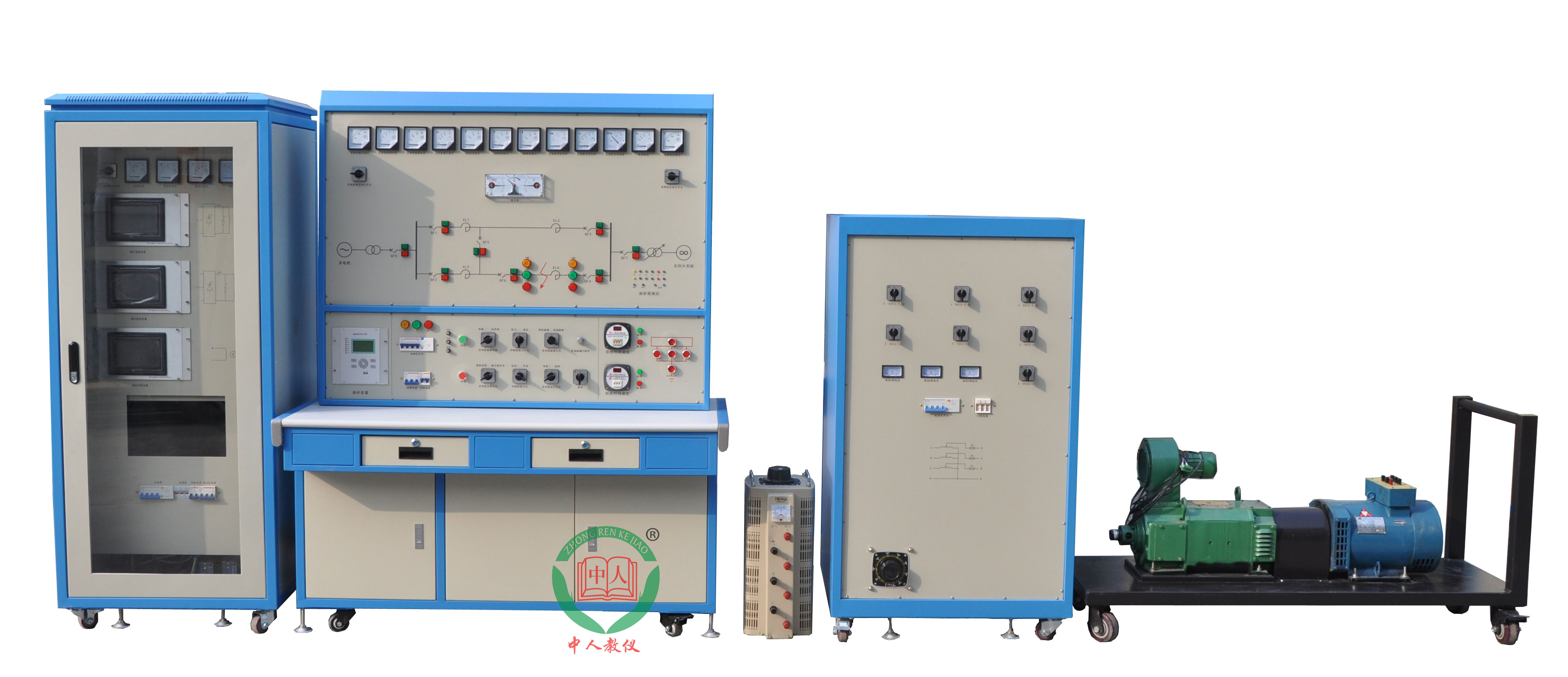

參考圖片
一、概 述
該平臺由五部分組成：同步發電機組、機組控制柜、輸電線路及監視保護屏、無窮大電力系統和阻抗負載。對風力發電并網過程中常用的自動裝置、監控、電力系統運行、繼電保護等教學內容進行操作、測試和試驗。裝置采用固定式結構。
本實訓平臺適用于高校、中專、技校電力、電氣、自動化類各專業相關課程的實訓與實驗，也可用于電力行業對從事風力發電專業人員的培訓。
二、特 點
1.自動裝置全部采用7吋彩色人機界面顯示，直觀、清晰
2.自動裝置將指示燈和按鍵組合在人機界面上，美觀、簡潔、操作方便
3.自動裝置采用軟件調試和校準，調試人員不拆面板即可調試
4.自動裝置人機界面上可以直接設置系統運行參數，及實時顯示運行狀態
5.具有完善的人身保護功能
6.低壓線路故障柜要求
1）采用國標柜體
2）根據國家電網安全規程設計研發
3）故障系統可以采用以太網通訊技術進行PC軟件全程智能設置80多處故障，也可以進行手動任意設置故障，可多臺聯機，可進行考生信息編輯與打印。
4）裝置配有語音提示功能與計時考試功能，提供供電局提供接口數據時，可以與電力營銷管理系統接口對接。
5）PC軟件可以設計多種理論試卷與實訓操作試題
6）故障模擬采用交流接觸器內部斷線
三、實訓項目
1.原動機的起動與運轉
l調速裝置操作
l調速裝置及原動機控制
2.發電機機電特性
l發電機的空載特性曲線測試
l發電機的短路特性曲線測試
l發電機外特性及調整特性
l發電機零功率因數負載特性
3.同步發電機勵磁控制
l微機勵磁裝置基本操作
l不同α角（控制角）勵磁電壓波形觀測
l同步發電機起勵
l控制方式及其相互切換
l逆變滅磁和跳滅磁開關滅磁
l伏赫限制
l欠勵限制
l同步發電機強勵
l調差特性
l過勵限制
4.準同期并列運行
l微機準同期裝置基本操作
l自動準同期條件測試
l線性整步電壓形成（相敏環節）測試
l導前時間整定及測量方法
l壓差、頻差和相差閉鎖與整定
l手動準同期并網
l半自動準同期并網
l自動準同期并網
5.單機----無窮大系統穩定運行方式
l單回路穩態對稱運行
l雙回路和單回路的穩態對稱運行比較
l單回路穩態非全相運行
6.單機帶負荷
l獨立系統特性
l投、切不同負荷
l單機甩負荷
7.電力系統功率特性（功角）和功率極限（靜態穩定性）
l無調節勵磁時，功率特性和功率極限的測定
l手動調節勵磁時，功率特性和功率極限的測定
l微機自并勵時，功率特性和功率極限的測定
l微機他勵時，功率特性和功率極限的測定
l單回路、雙回路輸送功率與功角關系
l提高電力系統靜態穩定性
8.電力系統暫態穩定性
l短路類型對電力系統暫態穩定性的影響
l故障切除時間對暫態穩定的影響
l有無強勵磁對暫態穩定性影響試驗
l線路重合閘及其對系統暫態穩定性影響
l同步發電機異步運行和再同步
l提高電力系統暫態穩定性的措施
