上海中人專業提供ZRJDS-01B繼電器特性及繼保實驗裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJDS-01B繼電器特性及繼保實驗裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJDS-01B繼電器特性及繼保實驗裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRJDS-01B繼電器特性及繼保實驗裝置

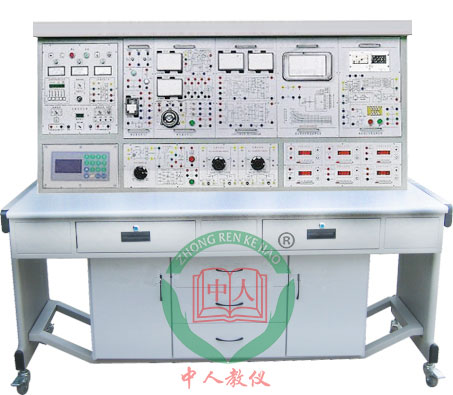

參考圖片
“繼電器特性及繼保實驗裝置”綜合了目前高等院校《繼電保護》、《工廠供電》等多門專業課程中的教學內容，結合生產實際應用和發展，設計開發的新型實驗裝置。本裝置能滿足對發電廠、變電所及工廠中常用的繼電器進行操作，能以真實直觀的實驗教學形式對學生進行專業技能訓練。本裝置特點是將多門課程的教學內容有機地整合而開發成的經濟型實驗裝置，它具有設備器件利用率高，實驗教學系統性強，占用實驗場地少，性能價格比高等優點。
一、裝置的配備及要求
本裝置將實驗所需的交流電源、高壓直流電源、交流測量儀表、直流測量儀表、電子秒表、各種規格的負載電阻及各種規格的繼電器等有機地結合在一起，配套齊全。
二、實驗項目
1.電流繼電器特性實驗
2.電壓繼電器特性實驗
3.電磁型時間繼電器實驗
4.信號繼電器特性實驗
5.中間繼電器特性實驗
6.多種繼電器配合實驗
7.BCH-2差動繼電器實驗
8.功率方向繼電器特性實驗
9.整流型方向阻抗繼電器特性實驗
10.6～10kV線路過電流保護實驗
11.低電壓啟動過電流保護及過負荷保護實驗
12.發電機過電壓保護實驗
13.功率方向過流保護實驗
三．技術性能
1. 輸入電源：三相四線 380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 外形尺寸：約180cm×70cm×160cm
四．配置清單
|
序號 |
名 稱 |
數 量 |
|
1 |
電源控制屏及實驗儀表 |
1 件 |
|
2 |
實驗桌 |
1 件 |
|
3 |
斷路器觸點及控制回路模擬箱 |
1 件 |
|
4 |
數字式電秒表及開關組件 |
1 件 |
|
5 |
光字牌組件 |
1 件 |
|
6 |
繼電器組件（一） |
1 件 |
|
7 |
繼電器組件(四) |
1 件 |
|
8 |
繼電器組件(五) |
1 件 |
|
9 |
繼電器組件(六) |
1 件 |
|
10 |
繼電器組件（七） |
1 件 |
|
11 |
繼電器組件（八） |
1 件 |
|
12 |
重合閘繼電器及控制部件 |
1 件 |
|
13 |
差動繼電器 |
1 件 |
|
14 |
可調電阻箱（一） |
1 件 |
|
15 |
可調電阻箱（二） |
1 件 |
|
16 |
可調電阻箱（三） |
1 件 |
|
17 |
可調電阻箱（四） |
1 件 |
|
18 |
功率方向、同步檢查繼電器 |
1 件 |
|
19 |
感應型反時過流繼電器 |
1 件 |
|
20 |
整流型方向阻抗繼電器 |
1 件 |
|
21 |
相位表及開關組件 |
1 件 |
|
22 |
萬能轉換開關組件 |
1 件 |
|
23 |
高可靠實驗連接線及配件 |
1 套 |
