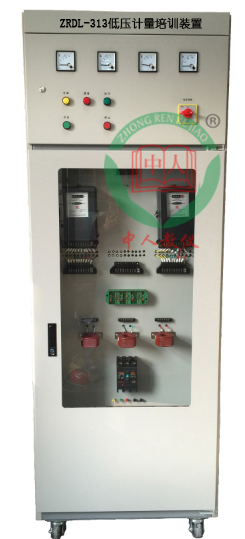

上海中人專業提供 ZRDL-313低壓計量培訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察 ZRDL-313低壓計量培訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。 ZRDL-313低壓計量培訓裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞： ZRDL-313低壓計量培訓裝置
一、產品概述
ZRDL-313低壓計量培訓裝置可以仿真 380V/220V電壓等級計量方式，用來培訓裝表接電。配電變壓器加表箱是非常普遍的高供低計計量方式，廣泛應用于城鎮和農村的 10kV/400V送電，低壓計量培訓設備可用于練習接二次線，更重要的是學習安全措施、施工步驟、工作流程等，同時還對其它高供低計計量方式裝表接電起到學習作用，如箱式變電站計量、企業配電箱計量等。
二、 設備組成
1）虛負荷程控電源
2）控制轉換部分
3）測試端子
4）電能表聯合接線盒
5）電流互感器
6）母線排
7）虛負荷電源本地操作
8）電壓、電流指示表
9）隔離開關和負荷開關
三、 技術參數和技術指標
1）電壓：三相0～220V 連續可調
2）電流：三相0～5A 連續可調
3）頻率：60Hz
4）相位：負載相位三相0～359°；調節細度1°，三相負載可處于不同性質；
5）供電電源：單相220V±10%，50Hz；
6）電流表、電壓表0.5級；
7）重量：大約200Kg；
8）柜體尺寸：800×660×2200（長×深×高）。
四、 主要功能
1）用虛負荷電源與控制繼電器及開關相組合形成一套高度模擬真實用電現場的低壓計量柜／計量箱培訓裝置；
2）使用虛負荷電源很好地解決了安全和耗電問題，又可以模擬阻性、容性和感性負荷下單相和三相四線表的計量運行情況；
3）低壓計量柜采用GGD型，可以掛接單相電能表和三相四線電能表；
4）電壓、電流和功率因數連續可調；
5）有漏電及操作人員觸電時，及時切斷培訓裝置的電源；
6）當負載過大時，電源會報警提示；
7）可以掛接直通單相電能表和帶CT的單相電能表。學習直通單相電能表和帶CT的單相電能表的結構組成、工作原理、性能特點、安裝、運行及維護等目的；
8）可以掛接三相四線有功電能表。學習三相四線有功電能表、無有功電能表及其它計量設備的結構組成、工作原理、性能特點、安裝、運行及維護等目的；
9）通過低壓計量柜配接各類單相、三相四線有功及無功電能表，可以觀察運行現象，分析正確與錯誤，并排查與處理等目的；
10）通過低壓計量箱配接各類單相、三相四線有功及無功電能表，可以觀察運行現象，分析正確與錯誤，并排查與處理等目的；
11）接線工藝培訓、考核和鑒定；
12）教員可以直接在教練機上看到學員接線是否正確；大大減輕老師的現場查線的勞動強度強度；提高工作效率；提高單位時間內培訓的人次；
13）進行低壓計量裝置的典型故障分析與處理的練習、培訓和比賽；
14）進行低壓計量裝置的反竊電技術練習、培訓和比賽；
15）可進行低壓計量裝置導線、電流互感器和電能表選擇的技術練習、培訓和比賽；
16）計量箱和計量柜一體化設計；前面為計量箱；后面為計量柜。
五、適用范圍
1）單相直通電能表（適用于電子式或機械式有功、無功電能表和電子式電能表、電子式多功能表、智能電表）的裝表接電及各種負荷和功率因數下的模擬運。
2）單相帶CT電能表（適用于電子式或機械式有功、無功電能表和電子式電能表、電子式多功能表、智能電表）的裝表接電及各種負荷和功率因數下的模擬運行。
3）帶CT的三相四線有功和無功電能表（適用于電子式或機械式有功、無功電能表和電子式電能表、電子式多功能表、智能電表）的裝表接電及各種負荷和功率因數下和各種不平衡狀態下的模擬運行。
4）探究和學習不同類型、規格的低壓單相有功電能表、三相四線有功電能表、無功電能表的結構組成、工作原理、性能特點、安裝、運行及維護要求；
5）模擬低壓單相有功電能表、三相四線有功電能表、無功電能表的正常與典型異常運行；
6）配接低壓單相有功電能表、三相四線有功電能表、無功電能表的接線，觀察運行現象，分析正確與錯誤，并排查處理；
7）用電檢查、抄表收費核算、裝表接電、電能表修理及相應管理崗位上的人員的技能培訓與考核；
8）電流互感器匝比不對時，電能表的運行現象；
9）電流互感器的選擇，電壓電流導線的選擇；
10）電能表缺相運行情況；
11）電能表不平衡運行情況；
12）裝表接電接線工藝的培訓、考核和技能鑒定。
