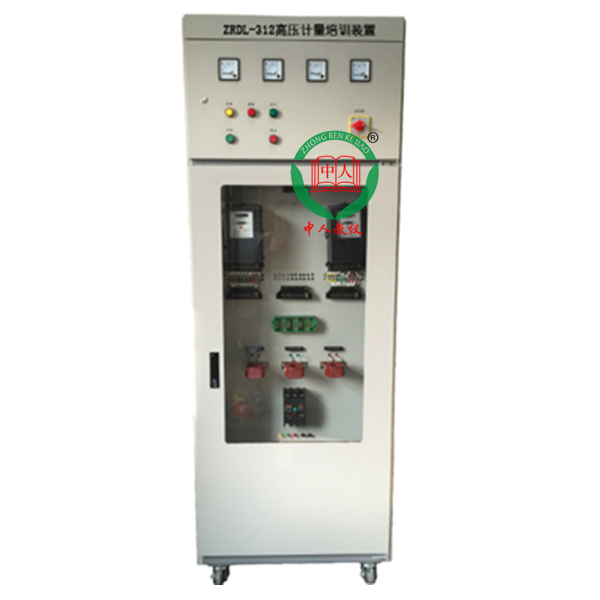

上海中人專業提供 ZRDL-312高壓計量培訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察 ZRDL-312高壓計量培訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。 ZRDL-312高壓計量培訓裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞： ZRDL-312高壓計量培訓裝置
一、概述
ZRDL-312高壓計量培訓裝置可以仿真100V/57.7V電壓等級計量方式，用來培訓裝表接電。高壓計量培訓設備可用于練習接二次線，更重要的是學習安全措施、施工步驟、工作流程等，同時還對其它高供低計計量方式裝表接電起到學習作用，如箱式變電站計量、企業配電箱計量等。
二、技術參數和技術指標
1）電壓：0～100V連續可調 可以模擬0~10kV高壓；
2）電流：0～5A連續可調；
3）頻率：60Hz，可調；
4）相位：0～359°；調節細度1°；
5）供電電源：單相220V±10%，50Hz；
6）電流表、電壓表0.5級；
7）尺寸：800×660×2200（長×深×高）
8）重量：大約200Kg；
三、適用范圍
1）三相三線高壓電能表（適用于電子式或機械式有功、無功電能表和電子式電能表、電子式多功能表、智能電表）的裝表接電及各種負荷和功率因數下的模擬運行。
2）探究和學習不同類型、規格的高壓三相三線有功電能表、無功電能表的結構組成、工作原理、性能特點、安裝、運行及維護要求。
3）模擬三相三線有／無功電能表、智能電表的正常與典型異常運行。
4） 配接三相三線有／無功電能表、智能電表，觀察運行現象，分析正確與錯誤，并排查處理。
5）用電檢查、抄表收費核算、裝表接電、電能表修理及相應管理崗位上的人員的技能培訓與考核。
6）用電檢查、抄表收費核算、裝表接電、電能表修理及相應管理崗位上的人員的裝表接電培訓與考核。
7）用電檢查、抄表收費核算、裝表接電、電能表修理及相應管理崗位上的人員的接線工藝培訓與考核。
8）用電檢查、抄表收費核算、裝表接電、電能表修理人員的導線選擇、互感器選擇及表計選擇的培訓與考核。
四、設備組成
1）虛負荷程控電源
2）控制轉換部分
3）測試端子
4）電能表聯合接線盒
5）接線測量檢查裝置
6）CT、PT
7）高壓熔斷器
8）電壓和電流指示表
9）本地虛擬負荷操作
五、主要功能
1）采用虛負荷電子程控源與控制繼電器及開關、監視儀表、互感器等組合形成一套高度模擬真實用電現場的高壓計量柜訓裝置。
2）虛負荷電源能很好的模擬阻性、容性和感性負荷下三相三線表的計量運行情況。并且提供優質高精度供電，減少其他干擾，此外使用虛負荷電源很好地解決了安全和耗電問題，即有效的保證了培訓的準確性，同時保證了操作的安全性和損耗。
3）高壓計量柜采用標準GGD柜，可選擇掛接三相三線有功表和無功表以及智能電表。
4）高壓計量培訓裝置的電壓、電流、功率因數、相位、頻率均能實現連續可調。
5）有漏電及操作人員觸電時，設備可迅速報警并切斷操作面供電，以確保操作人員的安全。
6）設備設有專門的過載保護報警功能，當負載過大時，設備會有安全報警提示。
7）通過設備可學習三相三相電能表的結構組成、工作原理、性能特點、安裝、運行及維護等目的。
8）通過高壓計量柜配接各類三相三線有功及無功電能表，可以觀察運行現象，分析正確與錯誤，并排查與處理等目的。
9）教師可以在計算機上看到學員接線是否正確。減輕老師的查線工作量；提高工作效率；提高單位時間內培訓的人次。
10）進行高壓計量裝置的反竊電技術練習、培訓和比賽。
11）可進行高壓計量導線、電流互感器和電能表選擇的技術練習、培訓和比賽。
12）可以通過計算機設置高壓計量柜的各種典型錯誤，培訓學員查線能力。
13）采用全新的RS485通訊方式實現多機聯調，一臺計算機可通過RS485總線通訊方式控制多臺高壓計量柜，節約資源，提高了工作效率。
14）設備可進行高壓計量導線、電流互感器和電能表選擇的技術練習、培訓和比賽。
15）設備選配有小鍵盤，不用電腦時候，可以在小鍵盤內進行快速簡潔的操作，便于學員自我培訓節省時間。
