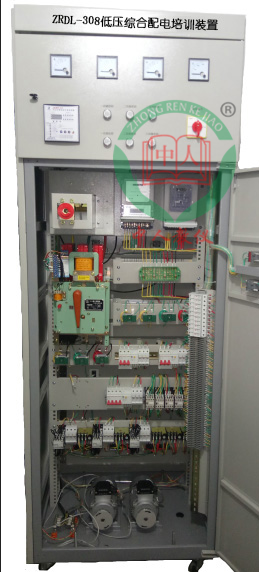

上海中人專業提供ZRDL-308低壓綜合配電培訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDL-308低壓綜合配電培訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDL-308低壓綜合配電培訓裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRDL-308低壓綜合配電培訓裝置
一、概述：
ZRDL-308低壓排故培訓裝置是我司根據國家勞動和社會保障部頒布的《農網配電營業工國家職業標準》、《電業安全工作規程》中相關技術要求，以勞動和社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”中相關條款為設計依據，應用當前先進的電子網絡技術，采用全新的設計理念而開發的集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能實訓設備，裝置具有模擬現場功能強，故障設置方便快捷，柜體結構簡潔美觀，運行可靠性高等特點。能滿足電工考核鑒定中的電力拖動控制、單相照明電路和無功補償的實訓項目需要，也可應用于基層供電所和配電搶修中心工作人員技術訓練與考核。該裝置適用于各勞動職業技能鑒定部門、供電系統基層單位，電力培訓部門、大中專、技校、職校的電工、電拖專業教學與實訓。
遵循的技術規程：
1）、《剩余電流動作保護裝置的安裝和運行》（GB13955-2005）
2）、《低壓配電裝置及線路設計規范》
3）、《國家電網公司電力安全工作規程(2009版)》
4）、《剩余電流動作保護器的一般要求》（GB 6829－1995）
5）、《農村低壓電力技術規程（DL/T 499—2001）》
6）、GB/Z 6829-2008《剩余電流動作保護電器的一般要求》
二、主要技術參數和技術指標
1）、輸入電源：三相四線380V±10%50Hz
2）、工作環境：溫度－10℃～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3）、外形尺寸：800×600×2160(單位：mm)；1000×600×2160(mm)
4）、裝置容量：＜2kVA
5）、柜體顏色：外框索尼灰，門板和安裝板白色
6）、重量：大約300Kg。
三、裝置主要功能
1）、機柜采用標準GGD柜型。
2）、符合國家電網安全規程要求，符合相關國家規程。
3）、正面按照模塊化區域劃分為電能測量單元、電能計量單元、無功補償自動控制單元、三相動力回路電動機星型啟動三角型運行單元、單相計量與照明單元等。
4）、背面按照模塊化設計，各個功能單元獨立形成模塊。設置有無功補償電容自動控制模塊、單相照明控制模塊、三相動力電動機正反轉控制模塊、三相動力電動機星型啟動三角型運行控制模塊、居民用戶照明模塊、電能測量模塊等，可根據用戶需求增減其他模塊。
5）、采用插件式掛接模式，各模塊可以任意選擇掛接位置。
6）、在柜體正面進行低壓配電接線原理故障設置與檢查分析、排除。在柜體背面進行低壓照明及動力設備安裝接線、配線工藝等實訓。
7）、具有計時以及語音提示功能。
8）、采用以太網通訊技術PC軟件智能控制，可以多臺設備組網聯控。既通過軟件可以設置八十多（處）種故障，也能手動任意設置故障點位置；
9）、可以考查學員的識圖能力和進行故障查找、處理及正確使用工器具、常用表計的能力。
10）、可選擇PC軟件全程操控，具有考生信息編輯、打印功能，方便教學實訓。
11）、可選擇PC軟件集成多種理論教學內容，可以設計生成輸出多種理論試卷和實訓操作試題。
12）、裝置故障模擬新增接觸器線包故障模擬；可實現交流接觸器內部斷線故障模擬功能；
四、人身、設備的安全防護措施
1）、設備模擬三相四線中性點直接接地的低壓電網供電系統，采用TN-C的保護方式，即系統內部采用接零保護，且中性線和保護線合一的方式，配合漏電保護器（IΔn≤30mA，時間≤0.1S）仿真實現安全保護。
2）、當誤操作造成短路時，有相應安全保護裝置。
3）、設備裝有電壓型漏電保護板，防止機殼帶電（時刻檢測機殼和零線之間的電壓，大于5V將切斷電源并報警）。
4）、裝有電流型過載保護板（8A保護，可根據需要調節保護值）。
5）、裝有報警切斷電源鎖定電路，確保操作者的人身安全及設備的安全。
6）、裝有電動機缺相過載保護器，保護電動機不被燒毀。
7）、采用隔離變壓器、軟啟停，確保人身安全。
