一、ZRXNY-03變速恒頻雙饋風力發電實訓系統簡介
系統主要由葉片、輪轂、發電機、機艙、尾舵、側風偏航機械傳動機構，直流電動機、塔架和基礎，風速儀、風向儀，風速、風向儀支架、軸流風機、軸流風機支架、軸流風機框罩、運動機構、護欄、連桿、微動開關和接近開關等設備與器件組成
風光互補發電模擬系統，經過多次優化與設計，實現以下幾大功能：
風源風速無極調速(AC380V2KW三相異步電機，直接接到變頻器，速度無極可調) 通過風速傳感器對風源的風速時行實時監測，數據傳送到控制板端口，風力發電機(SY-E-300W),輸出電壓AC12V，尾舵自帶被動偏航。可折疊屏風式5頁片防護隔離網，位置任意放置
二、ZRXNY-03變速恒頻雙饋風力發電實訓系統主要系統組成
◆ 微風啟動/尾舵偏航系統/三段位置檢測
◆ 風力發電機 SY-E-300W，輸出電壓：AC12V
◆ 無極調速風源
◆ 可自動轉動風源保護箱體，帶左右位置檢測
◆ 風速測量傳感器 SY-FS-01
◆ 風力發電機支撐盤
◆ 風力發電機與風源箱體連桿機構
◆ 5頁片屏風設計防護欄
三、ZRXNY-03變速恒頻雙饋風力發電實訓系統主要部件技術參數
3.1 風力發電機 SY-E-300W
◆ 起動風速2.5（m/s）((Started wind speed: 2.5（m/s）
◆ 額定風速12（m/s）Rated wind speed: 12（m/s）
◆ 額定電壓16V/32V（AC）Rated voltage: 16V/32V（AC）
◆ 額定功率300W( Rated power: 300W)
◆ 最大功率350（W）(Maximum power: 350（W）)
◆ 風葉直徑1.50（m）(The slice’s diamter of fan :1.00（m）)
◆ 風葉數量3（pcs）Fan’s slice quantity: 6（pcs）
◆ 安全風速35（m/s）Safe wind speed: 40（m/s）
◆ 整機重量7.5（kg）Net Weight 7.5（kg）
◆ 電機最高溫升額定負載85℃(Working pre-load temperature: 85℃)
◆ 工作溫度-20℃至40℃(Working temperature -20℃~~~~40℃)
◆ 充電最大電流 28A
◆ 過放保護電壓 11V
◆ 過放恢復電壓 12V
◆ 輸出保護電壓 16V
◆ 卸載開始電壓（出廠值）15.5V
◆ 卸載開始電流（出廠值） 12A
◆ 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動剎車和手動剎車。
3.2 風速傳感器 RY-FS-B
◆ 品牌：PH
◆ 型號：PH-FS-2000A
◆ 輸出信號：0～5V
◆ 測量范圍：1-12級
◆ 測量精度：1米/秒
◆ 測量對象：自然風
◆ 尺寸：120mm
◆ 重量：200g
◆ 電源：無需供電
3.3 模擬風洞
◆ 風葉尺寸：300mm
◆ 風葉方式：三葉片
◆ 風源電機功率：2000W
◆ 風源電機電壓：AC380V
◆ 模擬風速范圍：0～13 m/s，功率2KW
◆ 最高轉速：1440/rmp
◆ 轉速無級調速，變頻器控制
◆ 圍欄數量：５片
四、ZRXNY-03變速恒頻雙饋風力發電實訓系統可完成實驗項目
實驗1、 風速即轉速與與出功率關系實驗
實驗2、發電機轉速與輸出電壓關系實驗
實驗3、發電機轉速與輸出電流關系實驗
實驗4、發電機轉速與輸出電壓頻率關系實驗
實驗5、風速即轉速與與出功率關系實驗
實驗6、發電機轉速與輸出電壓關系實驗
實驗7、發電機轉速與輸出電流關系實驗
實驗8、發電機轉速與輸出電壓頻率關系實驗
|
序號 |
名 稱 |
型 號 |
數 量 |
單 位 |
價 格 |
|
1 |

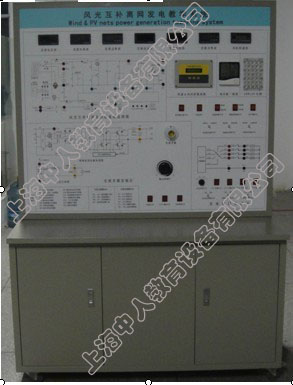

風力發電教學模擬實驗系統主操作臺 |
|
1 |
臺 |
|
|
2 |
300W永磁同步發電機 |
|
1 |
臺 |
|
|
3 |
模擬風洞系統 |
|
1 |
只 |
|
|
4 |
風力發電專用控制器 |
|
1 |
只 |
|
|
5 |
風速儀（含支架） |
|
1 |
臺 |
|
|
6 |
風向儀（含支架） |
|
1 |
臺 |
|
|
7 |
3.0KW矢量變頻器 |
|
1 |
臺 |
|
|
8 |
蓄電池組（12V/36AH） |
|
1 |
組 |
|
|
9 |
5片折疊圍欄 |
|
1 |
套 |
|
|
10 |
實驗附件 |
|
1 |
套 |
|
|
11 |
上位機軟件 |
|
1 |
套 |
|
