上海中人專業提供太陽能光熱教學實驗平臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察太陽能光熱教學實驗平臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。太陽能光熱教學實驗平臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：太陽能光熱教學實驗平臺太陽能光熱教學實驗平臺

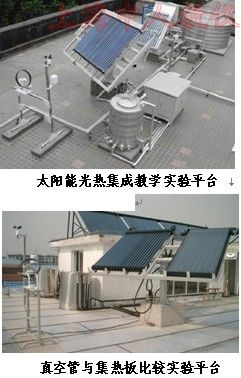

1、系統概述：我公司結合十余年在太陽能行業的研發和生產經驗，特別推出了太陽能光熱系統實驗室，主要可完成太陽能平板型集熱器、真空管型集熱器、太陽灶等方面的中等職業院校的實訓教學需求而研制生產，能幫助學生學習和理解太陽能光熱轉換系統的原理及工程應用動手實際能力。
2、系統實訓應用范圍：主要提供于初中、高中、以太陽能光熱轉換為主課題的教學和實訓。
3、教學及研究實訓項目
太陽能集熱能量變換過程演示和實驗
實驗1、太陽能集熱能量轉換原理。
實驗3、環境對光熱轉換的影響。
實驗4、太陽能熱水器功能實訓。
實驗5、集熱管光熱轉換工作原理。
實驗6、太陽輻射對集熱性的影響。
實驗7、環境風速對集熱性的影響。
實驗8、太陽能灶的集熱實訓。
實驗9、太陽能熱水系統管路連接實訓。
實驗10、太陽能熱水器的應用。
實驗11、太陽能熱水器的原理。
實驗12、太陽能灶自動跟蹤工作原理。
實驗13、太陽能灶自動跟蹤實訓。
實驗14、平板型集熱器的工作原理。
實驗15、平板型集熱器的應用實訓。
實驗16、真空管型與平板型集熱器的性能對比實驗。
4、實訓運行技術條件（室外）
實驗運行環境
4、1、室外場地：室外正對南方，東南西三方向無陽光遮擋陰影，水泥澆注平面，承載重量：300公斤/平方米，室外面積大于50平方米。
4、2、上下水管路齊備，水壓大于1.5公斤壓力，管路直徑標準6分管。
4、3、現場電源：電壓：380V（±10%），50Hz(±2%)，電流：20A 帶室外配電箱。
4、4、環境溫度：-40℃～60℃
4、5、相對濕度：≤90%
集熱單元
◆ 真空多管式集熱器、多平方板式集熱器。
能量數據單元
◆ 太陽光波采集環
◆ 風速采集器
◆ 水溫采集器
◆ 太陽光波位移度
管道輸送單元
◆ 上供水管道
◆ 均衡管道
◆ 下水管道
◆ 排氣管道
供電管理單元
◆ 加熱帶配電
◆ 水循環泵
◆ 溫度、水位、加熱、停止
軟件管理單元
◆ 實時顯示各路數據
◆ 太陽輻照量的曲線圖
5、 產品特點及功能
5、1、系統功能配置完善，模塊化設計，以各實驗臺為單元靈活組配。所采用的太陽熱水器、集熱器，真空管，集熱管等均與現場應用中樣，可使學生深刻理解太陽能光熱系統的現場應用。
5、2、實驗臺實用價值強，整個實訓裝置的各個部分是完全獨立的，學生在實訓過程中可完全根據自己對太陽能光熱系統應用的理解自己動手連接。
5、3、太陽能集熱系統性控制系統，可完成對時間（真太陽時間），太陽輻射（瞬時功率，日累計量），溫度（環境溫度，各路水溫），風速，流量等指標的測試，熱性能推薦混水法測試）完成對太陽能熱水器熱性能(得熱量+熱損)和空曬、悶曬等指標的測試。
5、4、標準RS232通訊接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機。
6、產品服務：
◆ 使用手冊
◆ 產品培訓
