上海中人專業提供ZRXNY-09光伏發電實驗箱,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNY-09光伏發電實驗箱，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNY-09光伏發電實驗箱，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRXNY-09光伏發電實驗箱

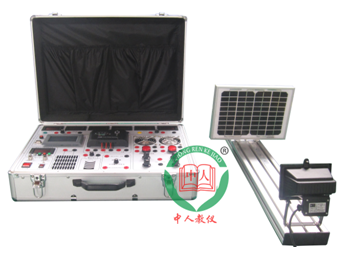

本太陽能綜合測試實驗裝置采用模塊化結構設計，各單元合理布局，電氣測試點均采用安全的香蕉插孔與實驗導線連接；模擬光源與太陽能電池板置于滑臺的兩端，光源的強度與距離均可手動調節。電池板的背面置有溫度傳感器，方便測量組件的溫度變化；儀表單元實時采集系統發用電信息，并傳遞給組態觸摸屏，進行綜合監測，此外配有遠程通訊接口，可將數據遠程傳遞給上位機，能對數據進行報表存儲、查詢和打印；實驗裝置內集成了太陽能控制器、蓄電池、離網逆變器以及交直流負載，可以組成小型離網型獨立光伏發電系統，是模擬太陽能發電的綜合性實驗裝置。
主要參數
1、太陽能電池組件：?jiǎn)尉ЫM件，最大輸出功率5W，工作電壓16.8V，工作電流0.3A，尺寸(306×216×25mm）。
2、模擬光源：飛利浦300W鹵鎢燈，距離、光強均可手動調節，調節距離0-80cm，調節功率0-300W。
3、手持照度計：測量范圍1-50000Lux，精度±4%rdg±0.5%f.s。
4、儀表顯示單元：2個直流電壓表DC0-50V；2個直流電流表DC0-5A；1個交流電壓表AC0-300V；1個交流電流表AC0-2A。
5、觸摸屏：采用4.3〞嵌入式一體化觸摸屏；實時監測系統發電、用電與環境參數等信息；具有歷史曲線顯示。
6、蓄電池：鉛酸電池12V/7.2AH。
7、太陽能控制器：DC12V/24V自動切換、額定電流DC10A、PWM(脈沖寬度調制)方式充電；具有充放電指示、電池狀態指示、溫度補償?shù)裙δ埽痪哂行铍姵胤唇印⒁归g防反沖、防雷、光伏限流、過充、過放、負載過載、短路等保護功能；具有光控/時控輸出模式控制功能。
8、離網逆變器：輸入電壓DC12V；輸出AC220V±10%、50HZ、150VA、純正弦波；輸入輸出采用高頻變壓器隔離；具有過欠壓關斷、過載、過溫等保護功能。
9、直流阻性負載：直流LED指示燈。
10、直流感性負載：直流風扇。
11、交流阻性負載：交流LED指示燈。
12、交流感性負載：交流風扇。
13、可調功率電阻：可變電阻（0-2K）。
14、系統安全：具有過載、短路、接地等保護功能。
15、工作環境：溫度-25…+55℃、濕度0…95%RH、海拔<6000m
16、外形尺寸：560×400×180mm
技術性能
輸入電源：AC220V±10% 50HZ
工作環境：溫度-25℃～+55℃、相對濕度0…85%RH(25℃)、海拔<4000m
裝置容量：<0.35KVA
u安全保護：帶電源指示、短路和接地保護，安全符號國家標準
外形尺寸：560×400×180mm
可完成實驗項目
太陽能光伏電池基本特性參數實驗
太陽能光伏電池光譜特性實驗
環境對太陽能光伏電池特性影響實驗
太陽能光伏電池與直接負載實驗
太陽能控制器工作原理實驗
光伏逆變器工作原理實驗
光伏發電系統實驗
