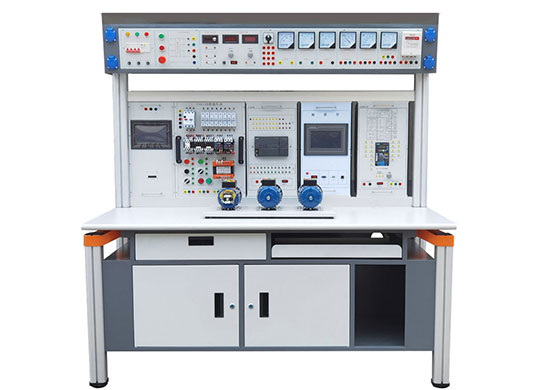

上海中人專業提供ZRWXD-088維修電工實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRWXD-088維修電工實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRWXD-088維修電工實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRWXD-088維修電工實訓臺
維修電工實訓臺服務對象主要是：機械設計制造及其自動化、機械電子工程、機械工程、智能制造、電氣自動化專業的《機電傳動控制》、《電氣控制與PLC》課程的實驗教學任務，同時承擔各類科研及技能培訓工作。主要服務于電力系統自動化技術、機電設備運行與維護、電氣自動化技術等多個專業的《機床電氣控制》、《維修電工》、《汽車電工電子技術》、《電機拖動》、《電氣控制》等課程的教學實踐工作與維修電工的技能考核，并且為電力系統自動化專業、機電設備運行與維護等專業提供崗前綜合實訓服務。
1 .標準規范及技術要求
1.1標準規范
本項目執行的標準規范包括但不限于以下標準規范，若以下標準規范與最新的國家、行業的標準規范不一致或相沖突，則應按最新的標準規范執行。
1.1.1標準電壓GB156-2017
1.1.2電能質量電壓允許波動和閃變GB12326
1.1.3電能質量公用電網諧波GB/T14549
1.1.4電工電子產品環境試驗GB/T2423
1.1.5電氣裝置安裝工程電氣設備交接試驗標準GB 50150-2016
3.1.6調速電氣傳動系統
第2部分：
一般要求 低壓交流變頻電氣傳動系統額定值的規定 GB/T12668.2
1.1.7調速電氣傳動系統
第3部分：電磁兼容性要求及其特定的試驗方法 GB/T12668.3-2012
1.1.8調速電氣傳動系統
第5部分：安全要求GB/T12668.5
1.1.9調速電氣傳動系統
第6部分：確定負載工作制類型和相應電流額定值的導則GB/T12668.6
1.1.10調速電氣傳動系統
第7部分:電氣傳動系統的通用接口和使用規范GB/T12668.7
1.1.11調速電氣傳動系統 第8部分：電源接口電壓的規范 GB/T12668.8
1.2技術要求
1.2.1實驗桌：
a.輸入電源：三相五線，AC380V±10％，50HZ。
b.工作環境：溫度-10℃－+40℃，相對濕度<85％（25℃）。
c.電源控制：自動空氣開關通斷電源，有過壓保護、欠壓保護、過流保護、漏電保護系統。
d.輸出電源：
（1）三相交流380V±10％ 50HZ ；單相交流220V±10％50HZ。
（2）直流穩壓電源：24V/1A， 3位半數字顯示直流電壓、交流電壓，具有限流型短路軟保護和自恢復功能。
e.外形尺寸：不小于1600mm×700mm×1650mm，鋁合金結構，桌面防火面板。
1.2.2實驗掛箱為彩色立體圖，形象逼真，接近工業現場的實際應用。
1.2.3維修電工實訓系統采用計算機仿真現代化信息技術手段，具有操作、模擬、仿真三大功能。
1.2.4采用模塊化結構，即PLC主機、開關量輸入及各種模擬實驗單元，均為掛箱式，可根據實驗項目、網絡要求進行組合，以后如果需要增加實驗，只需添加部件即可。
1.2.5試驗屏采用鋁合金結構（表面電泳處理），鋁合金滑道用來懸掛試驗掛箱
1.2.6試驗掛箱集成了多種典型PLC實訓模塊，包括搶答器、電機模塊、水塔水位自動控制、運料小車、天塔之光實訓模塊，可以很方便的完成PLC的基礎實訓，硬件負載電源使用安全電壓。
1.2.7系統配置了目前工廠常用的組態軟件（組態王、MCGS等），并配備詳盡的應用指導書。
1.2.8配有內容豐富的計算機光盤，包括PLC編程仿真、PLC組態、實訓指導書、PLC實驗源程序。
1.2.9系統操作安全（多重人身、設備安全保護）、規范，使用靈活。
1.2.10桌腿底部有調節器 ，高度可調，保證平穩度。
1.2.11系統臺面使用25mm的防火板材料，環保、耐磨、耐腐蝕、耐高溫、高絕緣，采用6mm圓角式結構，有效杜絕了臺邊起邊和裂縫。
配置清單：
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
實驗桌 |
1 |
臺 |
|
|
2 |
電源箱 |
1 |
個 |
提供三相五線交流電源, 急停保護，直流電壓表，直流電流表，提供±10V可調電壓；+24V/1A直流穩壓電源各一路，三位半數顯 |
|
3 |
PLC模塊 |
1 |
個 |
SR40模塊，SR40有24個輸入，16個輸出，4通道高速計數器輸入到最大60KHz的，具有可拆卸端子塊配置一個4入2出的模擬量模塊（EM AM06） |
|
4 |
電機控制模塊 |
1 |
個 |
8個6mm安全測試孔， 6個發光二極管等。 |
|
5 |
郵件分揀模塊 |
1 |
個 |
13個6mm安全測試孔，4個鈕子開關， 7個發光二極管等。 |
|
6 |
自動送料裝車模塊 |
1 |
個 |
13個6mm安全測試孔，9個發光二極管。用于完成自動送料裝車控制實驗 |
|
7 |
交通燈模塊 |
1 |
個 |
16個6mm安全測試孔，六個發光二極管，黃綠紅各2個，1個數碼管顯示塊,線路板1張等。用于完成交通燈控制實驗和數碼管顯示實驗 |
|
8 |
液體混合模塊 |
1 |
個 |
14個6mm安全測試孔，10個發光二極管，模擬量信號。用于液體混合控制實驗 |
|
9 |
天塔之光模塊 |
1 |
個 |
12個6mm安全測試孔，9個發光二極管,線路板1張等。用于完成天塔之光實驗。 |
|
10 |
搶答器模塊 |
1 |
個 |
18個6mm安全測試孔，8個發光二極管,線路板1張等。用于搶答器控制實驗。 |
|
11 |
變頻器模塊 |
1 |
個 |
西門子V20變頻器1臺（單相AC220V供電，0.37KW），D型插口1個，船型開關1個，電位器1個，22個K2測試孔，4個K4測試孔 |
|
12 |
電機組 |
1 |
套 |
由鈑金制作而成的底板，電機組提供3臺三相異步電機，其中1臺帶有離心開關；提供2臺三相雙速電機；每種電機參數如下： |
|
13 |
觸摸屏模塊 |
1 |
個 |
MCGS觸摸屏，船形開關、24V電源接口、9芯通信接口 |
|
14 |
中間繼電器模塊 |
1 |
個 |
每個模塊最少4個中間繼電器 |
|
15 |
自鎖按鈕模塊 |
1 |
個 |
4個自鎖按鈕，16個6mm安全測試孔 |
|
16 |
自復位按鈕模塊 |
1 |
個 |
4個自復位按鈕，16個6mm安全測試孔 |
|
17 |
指示模塊 |
1 |
個 |
8個指示燈和一個報警的蜂鳴器，18個6mm安全測試孔 |
|
18 |
電源轉接模塊 |
1 |
個 |
24個6mm安全測試孔，用于擴展DC24V電源的K2端子 |
|
19 |
答題器 |
1 |
套 |
配置一個7寸彩色人機交互系統，一個通訊端口，一個電源模塊 |
|
20 |
M7120平面磨床故障模塊 |
1 |
臺 |
每個掛板可設置20個故障點 |
|
21 |
M7130K平面磨床故障模塊 |
1 |
臺 |
每個掛板可設置20個故障點 |
|
22 |
M1432A外圓磨床故障模塊 |
1 |
臺 |
每個掛板可設置20個故障點 |
|
23 |
C6140普通車床故障模塊 |
1 |
臺 |
每個掛板可設置20個故障點 |
|
24 |
C650-2普通車床故障模塊 |
1 |
臺 |
每個掛板可設置20個故障點 |
|
25 |
Z3040B搖臂鉆床故障模塊 |
1 |
臺 |
每個掛板可設置20個故障點 |
|
26 |
X62W萬能銑床故障模塊 |
1 |
臺 |
每個掛板可設置20個故障點 |
|
27 |
T68臥式鏜床故障模塊 |
1 |
臺 |
每個掛板可設置20個故障點 |
|
28 |
PDH電動葫蘆故障模塊 |
1 |
臺 |
每個掛板可設置20個故障點 |
|
29 |
儀表箱 |
1 |
臺 |
提供指針式交流電壓表1塊 |
