上海中人專業提供ZRDGD-01 電工技能一體化創新實訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDGD-01 電工技能一體化創新實訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDGD-01 電工技能一體化創新實訓裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRDGD-01 電工技能一體化創新實訓裝置ZRDGD-01 電工技能一體化創新實訓裝置

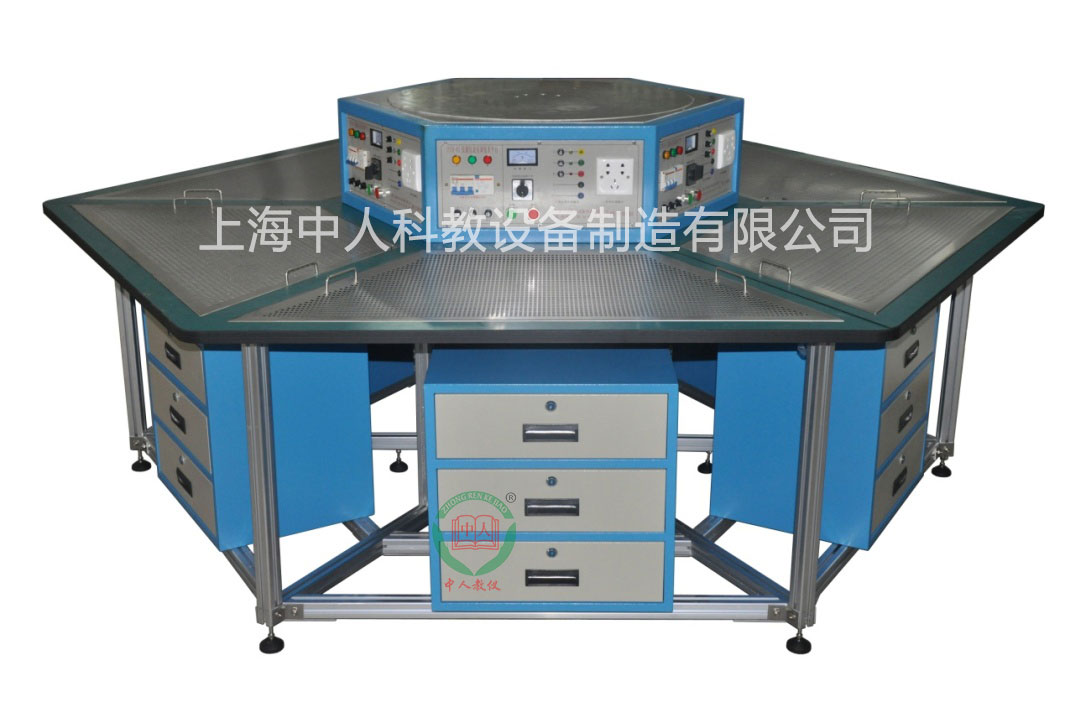

參考圖片
一、技術性能：
1、工作電源:三相五線制AC380V土5% 50Hz
2、安全保護:漏電保護(動作電流≤30mA)過流保護，熔斷器保護；
3、額定功率:≤2KW；
4、環境溫度:-10℃~40℃；
5、相對濕度:≤85%；
二、配置技術參數:
1、桌身部分:采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
2、桌面部分:采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3、實訓屏部分:整體采用鋼架式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號標識清晰且經久耐用。
整個控制屏由六工位組成，每個工位均設有啟動、停止按鈕控制電源的輸出，并設有急停按鈕，電源輸出有短路保護。同時設有450V指針式交流電壓表一只，通過波段開關切換指示電源輸入的三相線電壓。
4、多功能網板部分:多功能網孔板采用網版式設計，主體采用1.5mm厚的拉絲不銹鋼板加工成型，采用5X10mm孔加工，配合固定膠粒卡子，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
三、實訓儀器及電機
1、三相鼠籠式異步電動機
①AC380V/△；
②6臺/套。
2、三相鼠籠式異步電動機
①AC380V/Y；
②帶速度繼電器；
③3臺/套。
3、三相雙速異步電動機
①AC380V/YY/△；
②6臺/套。
4、提供萬用表、兆歐表、鉗形電流表等實訓儀器6套/臺。
四、實訓項目
1、基本技能訓練:
①常用工具的使用及識別；
②電工識圖訓練；
③電工布線工藝；
④常用導線的連接和絕緣層的恢復；
⑤萬用表的認識與使用；
⑥兆歐表的認識與使用；
⑦鉗形電流表的認識與使用。
2、電力拖動實訓:
①三相異步電動機直接啟動控制；
②三相異步電動機接觸器點動控制線路；
③三相異步電動機接觸器自鎖控制線路；
④三相異步電動機Y-△啟動手動控制線路；
⑤三相異步電動機Y-△啟動自動控制線路；
⑥三相異步電動機接觸器聯鎖的正反轉控制線路;
⑦三相異步電動機按鈕聯鎖的正反轉控制線路；
⑧三相異步電動機雙重聯鎖的正反轉控制線路；
⑨三相異步電動機倒順開關控制的正反轉控制線路；
⑩四三相異步電動機能耗制動控制線路；
⑪三相異步電動機反接制動控制線路；
⑫三相異步電動機串電阻降壓啟動控制線路；
⑬三相異步電動機多地控制線路；
⑭工作臺自動往返控制線路；
⑮接觸器控制的三相雙速異步電動機控制線路；
⑯時間繼電器控制的三相雙速異步電動機控制線路；
⑰學生自行設計電路的安裝、接線與調試。
3、儀表照明實訓:
①白熾燈照明電路的安裝；
②兩個開關控制一盞燈；
③兩地控制一盞燈；
④聲控開關控制照明電路；
⑤人體感應開關控制照明電路；
⑥觸摸延時開關控制照明電路；
⑦日光燈電路；
⑧電度表原理與接線；
⑧單相電度表的直接接線；
⑨單相電度表經電流互感器接線；
⑩住宅照明線路實訓。
