上海中人專業提供ZRDG-001電工實訓考核裝置（柜式、雙面型）,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDG-001電工實訓考核裝置（柜式、雙面型），并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDG-001電工實訓考核裝置（柜式、雙面型），是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRDG-001電工實訓考核裝置（柜式、雙面型）
一、概述
本裝置可完成“電工技術”、“工廠電氣控制”、“機床線路控制”、“可編程控制技術”等多門課程的實訓。裝置資源開放，可充分培養學生的實際動手能力，適合當今教育教學中的實訓訓練。本裝置采用用標準配電柜為主體柜、雙面結構，包含如下資源：電源控制、三相交流電源，直流電源，勵磁電源、電樞電源、測量儀表、可編程控制器（三菱系列）、模擬量模塊、編碼器、彩色觸摸屏、變頻器（三菱系列）、控制軟件、交流接觸器、按鈕、指示燈、時間繼電器、行程開關、中間繼電器、三相異步電機、直流電機，機床智能考核等。適用于大學、�？圃盒＜案黝惵殬I(yè)教育培訓機構的實訓教學、考核鑒定。
二、技術性能
5.設備重量：250Kg
三、特點

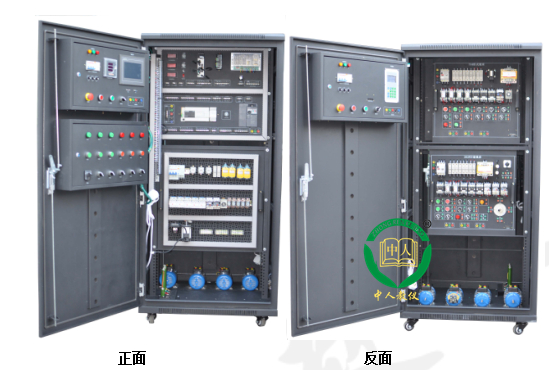

1.本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，其中裝有可方便拆卸的電源控制、交直流電源、測量儀表、低壓電氣器件，另一面裝有PLC模擬量模塊、變頻器、直流調速模塊、機床智能考核，該配電柜占地面積小，外形美觀；五、實訓項目
1) 日關燈的實訓；
2) 轉換開關與電壓表連接測量三相電壓。
3) 功率因數的測量；
4) 三相電流的實時測量；
5) 三相電壓的實時測量；
6) 三相異步電動機直接起動、停車的控制電路連接；
7) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
8) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
9) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
10) 萬能轉換開關控制三相異步電動機的正反轉；
11) 三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
12) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
13) 定子繞組串聯電阻啟動控制電路的連接；
14) 三相交流異步電動機能耗制動控制電路的連接；
15) 三相交流異步電動機反接制動控制電路的連接；
16) 多臺（3臺及以下）電動機的順序控制電路的連接
17) 電動機的往返行程控制電路的連接；
18) 直流電機的直接啟�？刂疲�
19) 直流電動機的正反轉控制；
20) 直流電機的調速實驗；
21) 普通車床控制電路的連接；
22) 電動葫蘆控制電路的連接；
23) 三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
24) 兩地控制電路的連接；
25) 按鈕切換的雙速電動機調速控制電路的連接；
26) 時間繼電器切換的雙速電動機調速控制電路的連接；
27) 離心開關配合的反接制動控制電路的連接；
28) 變頻器面板功能參數設置和操作實訓；
29) 變頻器對電機點動控制、啟�？刂�；
30) 電機轉速多段控制；
31) 工頻、變頻切換控制；
32) 基于模擬量控制的電機開環調速；
33) 基于面板操作的電機開環調速；
34) 變頻器的保護和報警功能實訓；
35) 基于PLC的變頻器開環調速；
36) PLC一般指令運用的實訓；
37) PLC控制電機順序啟動；
38) PLC控制交通燈的的實訓；
39) PLC控制三相異步電動機Y-△啟動電路；
40) 觸摸屏的參數設置；
41) 觸摸屏的編程；
42) 觸摸屏、PLC、變頻器的綜合實訓；
43) 兩相混合式步進電機的簡單實訓；
44) 交流伺服電機的簡單實訓；
45) X62W銑床電氣控制電路單元常見故障的檢查與排除實訓（可設16個故障點）；
46) T68鏜床電氣控制電路單元常見故障的檢查與排除實訓（可設16個故障點）；
銑床電氣控制電路故障現象：
1) 主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；
2) 主軸電機無論正反轉均缺一相；
3) 進給電機反轉缺一相；
4) 快速進給電磁鐵不能動作；
5) 照明及控制變壓器沒電，照明燈不亮，控制回路失效；
6) 控制變壓器沒電，控制回路失效；
7) 照明燈不亮；
8) 控制回路失效；
9) 控制回路失效；
10) 主軸制動失效；
11) 主軸不能啟動；
12) 主軸不能啟動；
13) 工作臺進給控制失效；
14) 工作臺向下、向右、向前進給控制失效；
15) 工作臺向后、向上、向左進給控制失效；
16) 兩處快速進給全部失效。
T68鏜床電氣控制電路故障現象：
1) 所有電機缺相，控制回路失效；
2) 主軸電機及工作臺進給電機，無論正反轉均缺相，控制回路正常；
3) 主軸正轉缺一相；
4) 主軸正、反轉均缺一相；
5) 主軸電機低速運轉制動電磁鐵YB不能動作；
6) 進給電機快速移動正轉時缺一相；
7) 進給電機無論正反轉均缺一相；
8) 控制變壓器缺一相，控制回路及照明回路均沒電；
9) 主軸電機正轉點動與啟動均失效；
10) 控制回路全部失效；
11) 主軸電機反轉點動與啟動均失效；
12) 主軸電機的高低速運行及快速移動電機的快速移動均不可啟動；
13) 主軸電機的低速不能啟動，高速時，無低速的過渡；
14) 主軸電機的高速運行失效；
16）快速移動電動機正轉不能啟動。
