上海中人專業提供ZRXNYC-27純電動汽車制作套件教學系統,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYC-27純電動汽車制作套件教學系統，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYC-27純電動汽車制作套件教學系統，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRXNYC-27純電動汽車制作套件教學系統

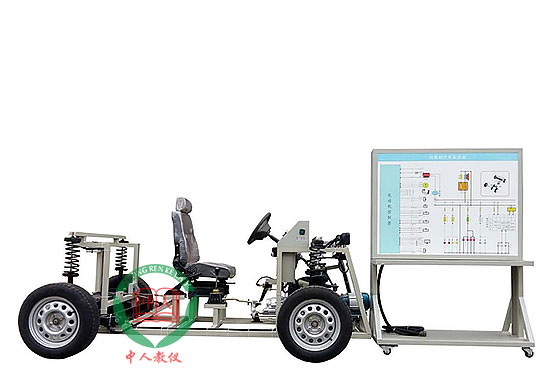

參考圖片
一．產品簡介
該設備使用特制的車架底盤及全套電動車電機驅動橋系統研制而成。（地面可真實行駛）；
該設備采用全新純電動車電機驅動系統實物為基礎，由師生自由搭接實訓平臺。
適用于各類院校對純電動車電機驅動系統動手搭接的教學需要。
動手搭接好后,整套裝置可實現正常啟動、前行、后退、加速、充電等基本工況，演示了純電動汽車動力系統的工作特點。
二、功能特點
1.搭接好后,路面上真實可運行的純電動電機驅動系統，充分展示純電動電機驅動系統的組成結構與工作過程。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車電機驅動系統的工作過程。
3.設備開放式設計,真實器件可自由搭接。
4.電動動力系統臺架采用鋼制框架式結構，整體結構堅固。
5.設備上配置相應的指示儀表，便于過程監控電動動力系統的狀態。
6.器件外標注器件名字，方便教學開展。
7.整套實訓裝置由電動動力系統臺架和控制系統臺架兩大部分組成，兩者之間通過專用航空插頭進行連接。
三、技術規格
1.工作電源：48V
2.電機:48V1KW
3.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃) 海拔＜4000m
4.外形尺寸：
約120cm×80cm×150cm(動力系統臺架)
檢測面板1240*600*1700mm(控制系統臺架)
四、實訓項目
1.純電動動力系統啟動工況檢測
2.純電動動力系統前進工況檢測
3.純電動動力系統后退工況檢測
4.純電動動力系統停止工況檢測
5.純電動動力系統充電工況檢測
6.純電動動力系統綜合故障檢測
7.師生自由搭接電動車創新實訓
五、基本配置（每臺）
|
序號 |
名稱 |
主要部件、器件及規格 |
數量 |
|
1 |
電動車車架 |
全套底盤附件等 |
1 |
|
2 |
控制系統臺架 |
冷板沖壓結構，安裝檢測面板，尺寸1240mm×600mm×1700mm |
1 |
|
3 |
電路故障設置與排除裝置 |
配套 |
1 |
|
4 |
儀表系統 |
配套 |
1 |
|
5 |
電動汽車控制器 |
配套 |
1 |
|
6 |
電動汽車電動機 |
配套 |
1 |
|
7 |
加速踏板 |
電子式 |
1 |
|
8 |
DC/DC變換器 |
配套 |
1 |
|
9 |
動力電池組 |
配套 |
1 |
|
10 |
操作開關 |
點火開關、檔位開關等 |
1 |
|
11 |
其他附件 |
繼電器盒、保險絲盒等 |
1 |
|
12 |
前橋懸掛機構 |
配套 |
1 |
|
13 |
后橋懸掛機構 |
配套 |
1 |
|
14 |
方向盤、轉向柱、萬向節、方向機、轉向拉桿 |
配套 |
1 |
|
15 |
車輪 |
配套 |
3 |
|
16 |
剎車系統 |
配套 |
1 |
|
17 |
駐車裝置 |
配套 |
1 |
|
18 |
照明燈系統 |
配套 |
1 |
|
19 |
電動車充電器 |
配套 |
1 |
|
20 |
電動車充電器插口及附件 |
配套 |
1 |
|
20 |
保修卡與合格證 |
配套 |
1 |
|
21 |
教師手冊 |
配套 |
1 |
|
22 |
搭接電動車附件與工具 |
配套 |
1 |
