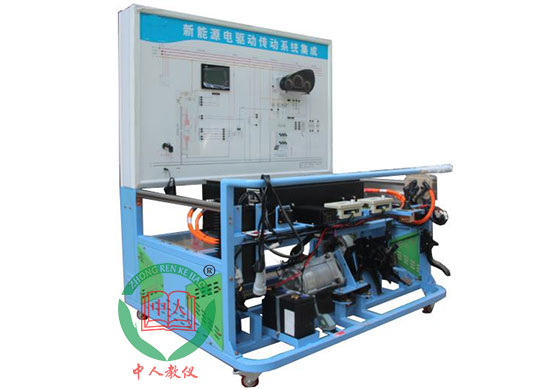

參考圖片
產品簡介
選用國產主流新能源純電動車零部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，培養學員對新能源電驅動系統故障分析和處理能力，適用于各院校新能源驅動傳動課程教學和維修實訓設備。
功能特點
1.真實可運行的新能源電驅動傳動系統集成，充分展示各主要零部件組成結構和邏輯控制關系。
2.各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握系統零部件拆裝要點和安全保護；
3.傳動軸輸出端加裝磁粉制動器，模擬車輛負載系統，通過調整兩端負載大小，真實再現電驅動傳動系統不同工況下（啟動、加速、勻速、減速、停車、爬坡等）電流和電壓等參數變化規律。
4.動力電池包設置有機械維修開關，拔出機械維修開關后，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠。
5.動力電池包半透明設計，內置LED排燈照明，便于學員觀察電池內部結構。
6.真實的機械齒輪傳動和剎車系統，觀察制動能量回饋電流變化，掌握制動能量回收概念。
7.設備帶電動真空助力液壓制動系統，開關信號通過壓力傳感器智能控制真空泵工作。
8.設備配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
9.實訓臺配備有制動器防護罩等安全保護裝置。
10.UV平板噴繪面板完整顯示電驅動傳動系統工作原理圖，且安裝檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化。
11.設備由移動臺架和面板組成，平臺水平放置，安裝主要零部件；設備底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
12.設備檢測面板正前方底座上配有臺面，方便放置資料、檢測儀器等。
13.設備配備智能化故障設置和考核系統，由教師設置故障，學員分析并查找故障點，各主要零部件引出檢測口，直接在故障部位檢測，掌握實車故障處理能力。
技術規格
1.外形尺寸（mm）： 1600*1000*1700（長*寬*高）
2.輸入電源： AC220V±10% 50Hz
3.輔助蓄電池： 12V45AH
4.動力電池類型：環保型磷酸鐵鋰動力電池（方形鋁殼，單體電池3.2V50AH）
動力電池包容量： 72V50AH
完全充放電次數： 2000次
工作溫度： -20°～60°
5.電機控制器： 72V300A（智能交流變頻控制技術）
6.驅動電機： 72V5KW（交流變頻異步電機）
7.變速箱：兩級斜齒輪傳動，總減速比1:10；運行噪音小于70分貝
8.磁粉制動器： PBS-50（帶可調張力控制器）
額定轉矩： 50N.m
許用轉速： 1500r/min
實訓項目
1.新能源電驅動傳動系統控制原理認知。
2.新能源電驅動傳動系統主要零部件功能認知。
3.新能源電驅動傳動系統各種狀態下邏輯控制關系，掌握電流，電壓，電機轉速，負載等參數變化規律實訓實驗。
4.電子油門踏板如何控制驅動電機轉速。
5.負載變化對驅動電機轉速影響。
6.新能源高壓系統操作安全注意事項，高壓連接器插拔方法。
7.新能源電驅動傳動系統故障分析與診斷。
基本配置
磷酸鐵鋰動力電池包，車載充電機，DC-DC轉換器，儀表，國標充電插口與充電槍，電機控制器，電子油門總成，換擋機構總成，驅動電機，變速箱，傳動軸，前輪碟剎，皮帶傳動，磁粉制動器，手動張力控制器，助力器帶泵總成，真空泵總成，真空罐總成，輔助蓄電池，智能故障設置和考核系統，可移動臺架（帶安裝檢測端子的原理面板）。
