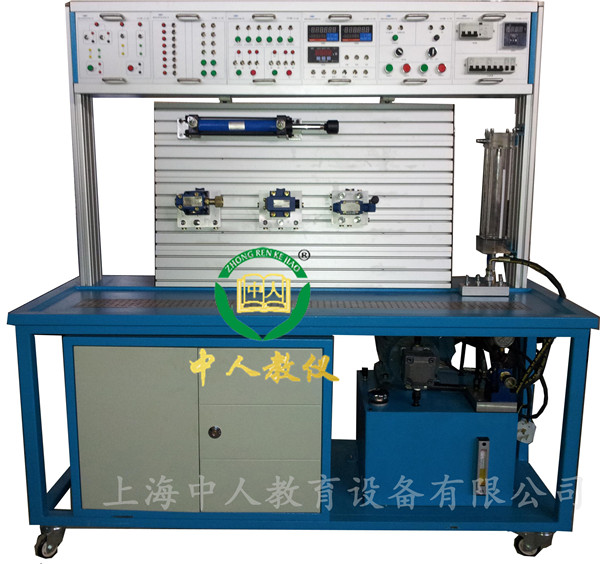

ZRYY-GZ液壓故障診斷與維修實驗臺概述：
液壓技術已廣泛應用于我國各個領域。由于液壓系統是結構復雜且精密度高的機、電、液綜合系統，液壓故障診斷難度較大，常常成為企業生產順行的重大障礙。ZRYY-GZ液壓故障診斷與維修實驗臺將通過典型故障診斷處理傳授正確思路、科學方法和先進經驗，使學員能夠掌握液壓系統故障分析技巧，快速準確地找出故障所在。與之像配套的還有仿真電梯模型。
一、ZRYY-GZ液壓故障診斷與維修實驗臺實驗項目
1、液壓系統的常見故障診斷與處理實驗；
2、基本回路組合、拼接實驗。
3、常用液壓元件的性能測試實驗。
4、液壓傳動系統組成示范演示實驗。
5、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
6、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、ZRYY-GZ液壓故障診斷與維修實驗臺實驗內容
1、常用液壓元件的故障診斷實驗
實驗一：液壓壓力閥故障診斷與處理 1 實驗二：液壓壓力閥故障診斷與處理2
實驗三：液壓換向閥故障診斷與分析1 實驗四：液壓換向閥故障診斷與分析2
實驗五：液壓流量閥故障診斷與處理1 實驗六：液壓流量閥故障診斷與處理2
實驗七：液壓執行元件故障診斷與處理1 實驗八：液壓執行元件故障診斷與處理2
實驗九: 液壓系統常見故障診斷與處理1 實驗十: 液壓系統常見故障診斷與處理2
實驗十一: 液壓系統常見故障診斷與處理3
2、機電、液壓控制類實驗（PLC、繼電器）
實驗一：液壓泵的常見故障診斷與處理 實驗二：PLC控制常見故障診斷與處理1
實驗三：PLC控制常見故障診斷與處理2 實驗四：電器控制常見故障診斷與處理1
實驗五：電器控制常見故障診斷與處理2 實驗六：電器控制常見故障診斷與處理3
實驗七：電器控制常見故障診斷與處理4
3、可組合三項九大類50種液壓傳動基本回路實驗
3.1壓力控制回路
3.1.1調壓控制回路
（1）溢流閥壓力調定回路
（2）溢流閥單級遠程調壓回路
3.1.2變壓回路
（1）一級減壓回路
3.1.3卸荷回路
（1）三位四通換向閥的卸荷回路
（2）采用二位二通閥卸荷回路
3.1.4穩壓回路
（1）液控單向閥保壓回路
3.1.5卸壓回路
（1）節流閥卸壓回路
（2）順序閥的卸壓回路
3.2速度控制回路
3.2.1調速回路
（1）進油節流調速回路 （2）回油節流調速回路
（3）旁路節流調速回路 （4）調速閥控制調速回路
（5）差動連接增速回路 （6）調速閥節流閥并聯的二次進給回路
（7）用電磁閥和調速閥的減壓回路
3.2.2同步回路
（1）節流閥控制的同步回路
3.3方向控制回路
3.3.1換向回路
（1）換向閥控制換向回路 （2）順序閥控制順序回路
（3）二位四通閥，接近開關控制的順序回路 （4）壓力繼電器控制的順序回路
3.3.2鎖緊回路
（1）用換向閥鎖緊回路 （2）液控單向閥鎖緊回路
（3）單向閥鎖緊回路
另學生還可自行進行組裝、設計各種擴展回路實驗達90多種。ZRYY-GZ液壓故障診斷與維修實驗臺
4、常用液壓元件的性能測試實驗
（1）液壓泵的特性測試； （2）溢流閥的靜態特性測試；
（3）節流閥速度負載特性測試； （4）調速閥速度負載特性測試；
（5）減壓閥的靜態特性測試； （6）液壓缸的特性測試；
6、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
（1）PLC指令編程、梯形圖編程學習； （2）PLC編程軟件的學習與使用；
（3）PLC與計算機的通訊、在線調試； （4）PLC在液壓傳動控制中的應用以及控制方案的優化。
三、ZRYY-GZ液壓故障診斷與維修實驗臺性能與特點
1、機架采用2mm冷軋鋼板按工業標準產品精制加工，表面噴塑處理，采用漏網式整體多重過濾的回油結構：鍍鉻孔式網板，疊加式油盒
2、實驗實訓工作臺面為特制帶T型槽結構的鋁合金面板，采用特殊定制，表面陽極氧化，有效工作面積大，保證能搭接復雜液壓回路。
3、電控模塊箱采用拔絲工藝生產的2.5mm鋁合金面板，箱體采用定制殼體，字體采用彩色分色絲映，美觀、絕緣、耐壓，且能快速裝卸。液壓由6個基本模塊組成：主控電源模塊板，儀表模塊， 按鈕模塊， PLC可編程控制器模塊，繼電器模塊，故障診斷模塊，（提供全電器安全控制的功能，提供流量、壓力、電機、主電路的控制）。
4、安全保護措施：具有接地保護、漏電保護、過載保護、液壓泵防反轉保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實訓導線。
5、系統采用標準的工業用液壓元器件，所有液壓閥采用國際先進的力士樂技術液壓元件；
6、實訓回路即插即用：連接方式采用快換接頭，每個接頭都配有帶自鎖結構的單向閥（即使實訓過程中接頭未接好而脫落，亦不會有壓力油噴出），內部密封材料運用國際最新密封材料四氟材料密封圈；
7、實訓控制方式多樣化：實訓回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術；
8、設備具有擴展空間：實訓配置方案可根據具體要求進行配置，也可對實訓設備增加元器件以及其他控制方式以增強實訓臺的功能，元器件均采用標準化接頭，對后期所新增的元器件實訓臺均可兼容；
9、可編控制器（PLC）能與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC對液壓控制系統進行深入的二次開發等；
10、實驗臺電器控制由多種模塊板組成，可以滿足各類控制要求，各功能模塊之間組合使用連線，簡單、安全、可靠、控制功能齊全。故障診斷電器模塊均采用遙控方式設置，隱蔽性強，可重復。
四、ZRYY-GZ液壓故障診斷與維修實驗臺主要技術參數
1）電動機型號：2HP 額定功率：1.5KW 額定轉速：1450r/min
2)電動機型號：3HP 額定功率：2.2KW 額定轉速：1450r/min
3)變量葉片泵：VP1-12 額定排量：6.67ml/rev 最高工作壓力：7Mpa
4)定量葉片泵：PV2R-8 額定排量：8ml/rev 最高工作壓力：7Mpa
液壓泵站安裝有吸油過濾器，空氣過濾器，液位計，溫度傳感器，油溫冷卻循環系統。
5）外形尺寸：1650×600×1600mm
