產品名稱：[ZRYY-03C雙面液壓氣動綜合實驗平臺]

---

上海中人專業提供ZRYY-03C雙面液壓氣動綜合實驗平臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRYY-03C雙面液壓氣動綜合實驗平臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRYY-03C雙面液壓氣動綜合實驗平臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRYY-03C雙面液壓氣動綜合實驗平臺

ZRYY-03C雙面液壓氣動綜合實驗平臺

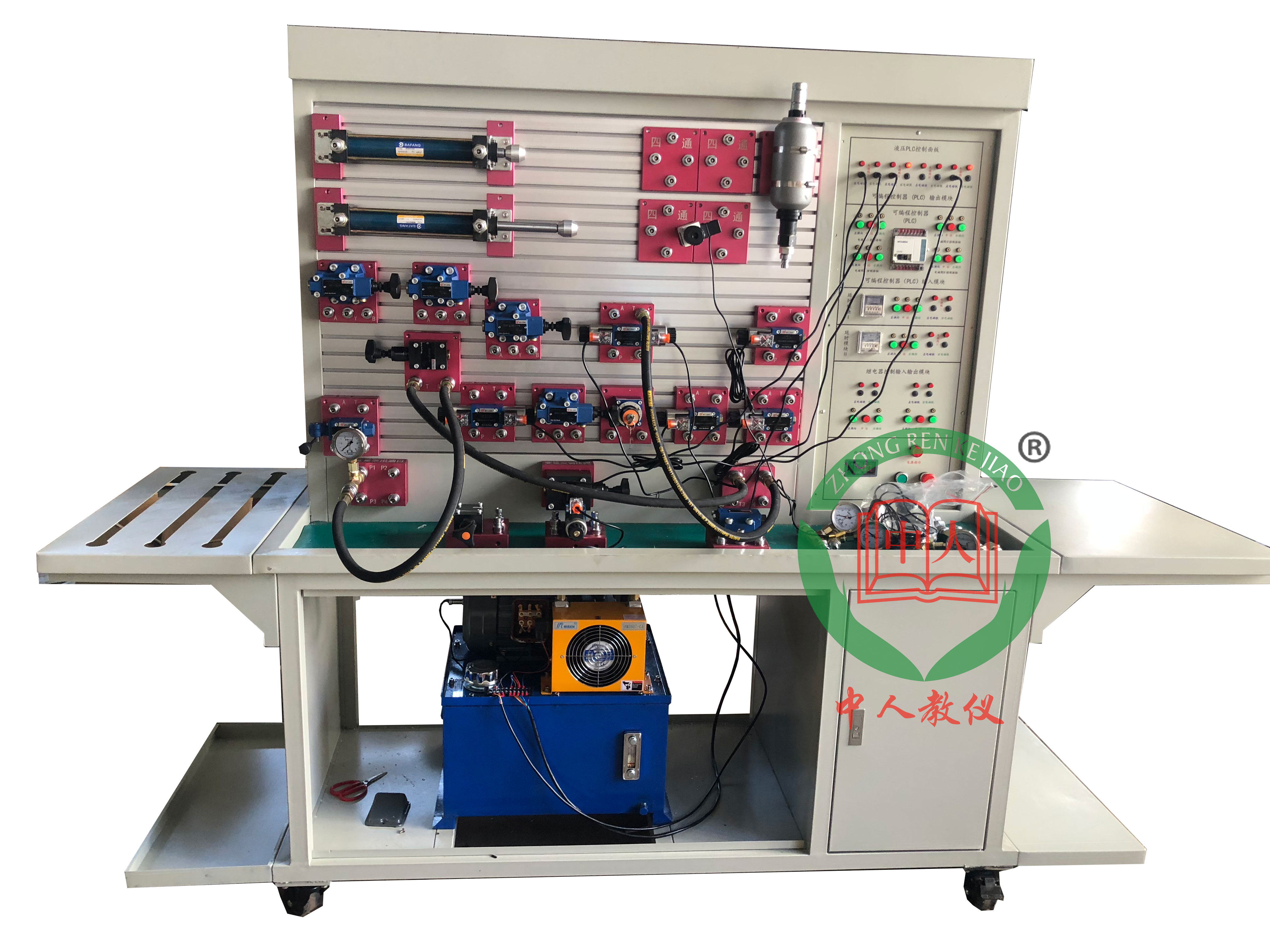

參考圖片

雙面液壓氣動綜合實驗平臺（液壓部分）是根據現代教學特點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它采用先進的力士樂技術的液壓元件和獨特的模塊化，構成了插接方便的系統組合，滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加強了學生的創新設計能力的目的。

一、主要特點:

1.系統全部采用標準的工業液壓元器件，使用安全可靠，貼近工業化。

2.快速可靠的連接方式，特殊的密封接口，保證實驗組裝方便快捷，拆接不漏油，清潔干凈。

3.精確的測量儀器，方便的測量方式，使用簡單，測量精確可靠。

4.采用可編控制器（PLC）與微機通訊，實現電氣自動化控制、可在線編程監控及故障檢測。

①常用液壓元件的性能測試

1.液壓泵的特性測試

2.溢流閥的特性測試（靜態測試）

3.節流調速閥的特性測試

②液壓傳動基本回路實驗：

1) 溢流閥調壓回路

2) 簡單壓力調定回路

3) 溢流閥緩沖回路

4) 二級壓力回路

5) 雙向壓力調整回路

6) 多個溢流閥的調壓回路

7) 減壓閥的減壓回路

8) 換向閥的卸荷回路

9) 先導式溢流閥的卸荷回路

10) 順序閥的平衡回路

11) 速度調節回路

12) 調速閥短接速度換接回路

13) 節流閥進油節流調速回路

14) 節流閥回油節流調速回路

15) 調速閥進油節流調速回路

16) 調速閥回油節流調速回路

17) 節流閥變壓節流調速回路

18) 調速閥變壓節流調速回路

19) 進油節流調速回路

20) 回油節流調速回路

21) 方向控制回路

22) 保壓（自鎖）回路

23) 雙缸工作控制回路

24) 順序閥順序動作回路

25) 電氣行程開關順序動作回路

26) 壓力繼電器順序動作回路

27) 用PLC控制液壓回路和系統

28) 液壓傳動性能實訓

④  學生自行設計、組裝的擴展液壓回路實驗可達80種.

⑤  可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。

      1、PLC的指令編程，梯形圖編程的學習

      2、PLC編程軟件的學習及使用

      3、PLC與計算機的通，在線調試、監控

      4、PLC對液壓傳動控制的優化

二、實驗臺組成：
①  實驗工作臺

實驗工作臺由鐵制主體與鋁合金型面板(T型鉤槽)等構成。

工作臺尺寸：長×寬×高=1900mm×1050mm×1800mm    (其包裝后約300kg)

②  液壓泵站

系統額定工作壓力：6.3Mpa。（最大可至7Mpa）

⑴. 電機—泵裝置（1臺）

變量葉片泵-電機1臺：

變量葉片泵：單向，公稱排量6.67mL/r，容積效率 90%；

電機：三相交流電壓，功率2HP 4P，轉速1450r/min；

⑵. 油箱：公稱容積45L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等

③  常用液壓元件

以博世力士樂北京華德元件為主，配置詳見配置清單。

每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在鋁合型面板上。

④  電氣測控單元

可編程序控制器(PLC)：三菱系列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，順序等控制功能.

氣動部分

雙面液壓氣動綜合實驗平臺（氣動部分）是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成，集可編程控制器和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能，能完美結合氣動技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。

一、主要特點：

1.模塊化的結構設計搭建實驗簡單、方便，各氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。

2.快速可靠的連接接頭，拆卸簡便省時。

3.采用標準的工業氣動元件，性能可靠、安全。

4.低噪音的工作泵站，提供一個安靜的實驗環境（噪聲<60）。

二、實驗項目：

①  PLC控制回路實驗:

1.單作用氣缸的換向回路

2.雙作用氣缸的換向回路

3.一次壓力控制回路

4.二次壓力控制回路

5.高低壓切換回路

6.雙作用氣缸的雙向調速回路（進口調節、出口調節）

7.速度換接回路

8.緩沖回路

9.互鎖回路

10.過載保護回路

11.位置控制式單往復回路

12.壓力控制式單往復回路

13.時間控制式單往復回路

14.單雙作用缸連續往復動作回路

15.采用節流閥的同步回路

16.三缸連動回路

17.計數回路

18.延時回路

19.邏輯閥的應用回路（或邏輯）

20.雙手操作回路

②  繼電器控制回路

汽缸緩沖回路

汽缸給進系統

雙缸動作回路

②  可編程序控制器（PLC）電氣控制實驗，機-電-氣一體化控制實驗：

⑴ PLC指令編程、梯形圖編程學習

⑵ PLC編程軟件的學習與使用

⑶ PLC與計算機的通訊、在線調試

⑷ PLC與氣動相結合的控制實驗

⑸  PLC指令編程實訓

③  學生自行設計、組裝和擴展各種回路實驗

三、實驗臺組成：

  實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。

1.實驗臺架：實驗臺架由鐵制主體、鋁合金操作面板等構成

工作臺尺寸：長×寬×高＝1900mm×1050mm×1800mm  (其包裝重量約300kg)

2.工作泵站：

氣泵輸入電壓：AC 220V/50Hz

電機（雙頭）功率：1200W

         額定輸出壓力：0.8Mpa

         氣泵容積：20L

         工作噪聲：< 60分貝

3.氣動元件：

 以JELPC氣動元件為主，配置詳見附件。

氣動元件均配有過渡底板（工程塑料），可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。

4.電氣控制單元：

可編程序控制器(PLC)；采用三菱系列, CPU224,I/O口20點；繼電器輸出形式。

電源電壓：AC 220V/50Hz
