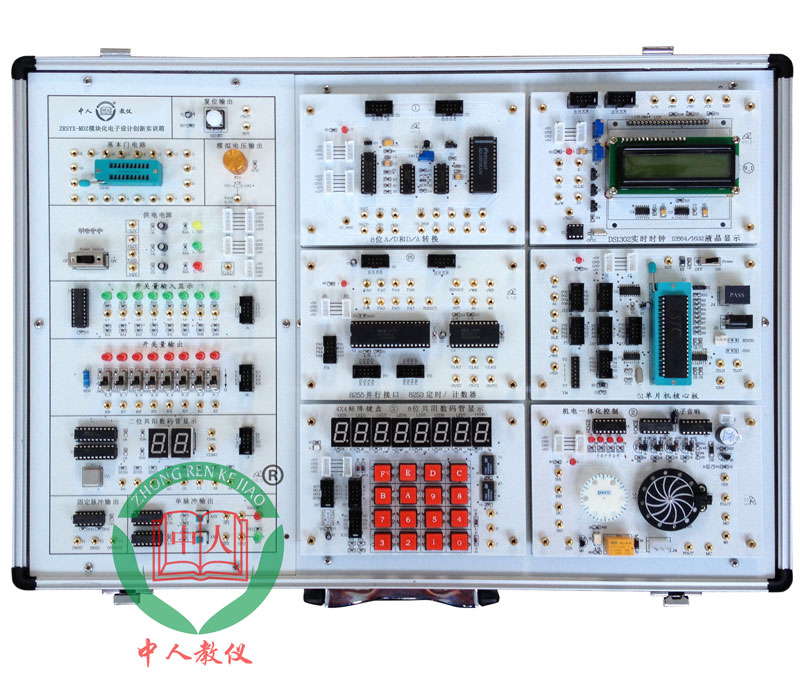

ZRSYX-MDZ模塊化電子設計創新實訓箱

ZRSYX-MDZ模塊化電子設計創新實訓箱是針對電子設計應用的創新實訓而研發的一種完全模塊化的創新實訓箱。提供給學生的可以是一套完全獨立的完整的器件，由學生自己焊接組裝、調試，也可以是一套組裝好的具有專門功能的單片機或EDA應用小系統，學生可以自己寫程序，實現自己的功能，培養學生的動手能力、分析問題和解決問題的能力，為培養高素質的應用型人才打好扎實的基礎。
一、總體硬件組成和結構形式
1、由鋁木合金箱體、高性能線性電源（也可以USB取電）、基礎信號源、單片機實訓模塊接入區和單片機實訓模塊等組成。
2、實驗箱供電電源交流單相220V/50Hz。
二、詳細技術參數
1、基礎信號源
1）提供+5V/2A 電源，由三組4芯電源座輸出。
2）提供±12V/1A，由2組5芯電源插座輸出。
3）提供0～5V連續可調模擬量輸出1路，作為 A/D轉換的模擬量。
以上每路電源均設置短路、過流保護功能。
4）提供8路開關量輸入和輸出電路，輸入和輸出接口分別用8芯排線引出。
5）設置2位共陰或共陽數碼管，段碼用8芯排線引出，位碼用鍍金插孔引出。
6）提供二路帶消抖±單脈沖信號輸出。
7）設置1MHZ和500KHZ國定脈沖輸出。
8）設置IC-14集成電路插座一個，用于靈活擴展常用門電路。
9）設置高電平和低電平復位電路個一路。
10）設計有4相5線步進電機、5V直流電機及其驅動電路。
以上電路輸出端均帶保護電路，在接線錯誤時，不會損壞設備。
2、單片機實訓模塊
1）模擬出租車計費器
模擬出租車計費器是一個小型的單片機控制系統，由電機、速度測量、速度計算、費用計算等部分組成，完全模擬出租車計費系統設計。詳細組成如下：
1、STC89C51 帶ISP下載功能51單片機。
2、A44E電機測速傳感器。
3、直流電機及驅動。
4、LCD1602液晶顯示器。
5、24C02 I2C存儲器
6、PCF8563 實時時鐘
7、1個蜂鳴器
8、8個LED數碼管顯示。
9、6個單獨的按鈕。
10、18B20溫度測量模塊。
11、LCD12864液晶塊擴展接口。
12、RS232通信接口
13、12個LED指示燈。
可開設的實驗項目
1、流水跑馬燈實驗
2、直流電機調速、測速實驗。
3、實時時鐘實驗。
4、1602液晶顯示實驗
5、計程車計價器設計實驗
6、霍爾傳感器應用實驗
2）交通燈自動控制
一、組成
1、12個LED指示燈
2、8個數碼管
3、控制開關
4、RS232通信電路
5、帶ISP下載功能51單片機STC89C51 、在線下載電路。
二、實驗內容
1、LED顯示實驗
2、數碼管顯示實驗
3、按鍵實驗
4、中斷控制實驗
5、交通燈自動控制實驗（綜合實驗）
3）電子密碼鎖（考勤機）
一、組成
1、6個數碼管
2、16個按鍵
3、IC卡讀寫電路
4、控制開關
5、RS232通信電路
6、STC89C51 帶ISP下載功能51單片機、在線下載電路。
二、實驗內容
1、數碼管動態顯示
2、鍵盤掃描
3、IC卡讀寫實驗
4、液晶顯示實驗
5、模擬電子密碼鎖(綜合實驗)
4）超聲波倒車雷達
利用超聲波傳感器實現距離的測量
一、組成
1、STC89C51 帶ISP下載功能51單片機、在線下載電路
2、一對超聲波傳感器(接收器和發送器）
3、溫度補償電路
4、直流電機和電機控制電路
5、4位數碼管和4個按鍵
二、實驗內容
1、單片機編程實驗
2、按鍵控制實驗
3、數碼管顯示實驗
4、電機控制實驗
5、繼電器控制實驗
6、超聲波傳感器實驗
7、距離測量實驗
5）環境測試儀
用于測量環境溫度和濕度及光線明暗。
一、組成
1、STC89C51 帶ISP下載功能51單片機、在線下載電路
2、溫度、濕度、光強度傳感器
3、小信號處理電路
4、16×16點陣顯示電路
5、時鐘電路
6、小型按鍵
二、實驗內容
1、點陣顯示器應用實驗
2、溫度、濕度和光強度傳感器的應用實驗
3、模數轉換實驗
4、單片機編程實驗
6）紅外測溫
由在線下載51單片機、下載器、紅外溫度傳感器、LCD1602液晶顯示器等組成，可實時測量和顯示溫度值。
7）CAN通信
由在線下載51單片機、下載器、CAN通信芯片SJA1000和TJA1050T、液晶顯示器LCD1602等組成，可實現單片機控制下的CAN通信。
8）數據采集系統：51單片機系統、數據采集、顯示等電路組成，實時顯示采集數據。
9）數字電壓表：由51單片機系統、傳感器、數碼管顯示器等組成。
10）51系列單片機核心模塊
可以自己創建單片機應用小系統。
含有兼容51系列單片機STC89C52芯片，以及通用帶鎖緊裝置的IC座1個，所有I/O口引腳完全對外引出，每組I/O口用8芯排線座引出，數據輸出口必須帶負載擴展功能（如接有上拉電阻），并用2個8芯排線座并聯引出。該模塊單元還含有外置+5V電源輸入接口1個、USB電源接口1個、+5V引出插座2個、電源開關一個、復位按鈕一個、晶振電路、經鎖存的低位地址線A0～A2用插孔引出、RS232在線下載通信接口1個、外部接口用的控制線用插孔引出。
11）溫度閉環測控模塊
由高精度溫度傳感器、加熱管SLM3、專用散熱器、4寸風扇、小信號放大電路LM324、模數轉換電路和超溫報警顯示等部件組成一完整的溫度閉環控制系統。
12）FPGA模塊單元
FPGA模塊單元的配置有二種方式：第一種是只包含EP2C5T144C8芯片一塊，有串行配置芯片及下載接口構成FPGA最小系統，其所有I/O口線全部用排針引出。其他外圍的接口和單片機共用。第二種是FPGA系統完全獨立，核心板上多余的I/O腳可以擴展其它實驗。
13）可以無限擴展單片機的各種實訓和實驗項目
3、機箱：鋁木合金材料，綠色環保，造型美觀大方。參考外形尺寸：480×360×148mm
