產品名稱：[ZRSYX-ZDJ自動控制及計算機控制實驗箱]

---

上海中人專業提供ZRSYX-ZDJ自動控制及計算機控制實驗箱,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRSYX-ZDJ自動控制及計算機控制實驗箱，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRSYX-ZDJ自動控制及計算機控制實驗箱，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRSYX-ZDJ自動控制及計算機控制實驗箱

ZRSYX-ZDJ自動控制及計算機控制實驗箱

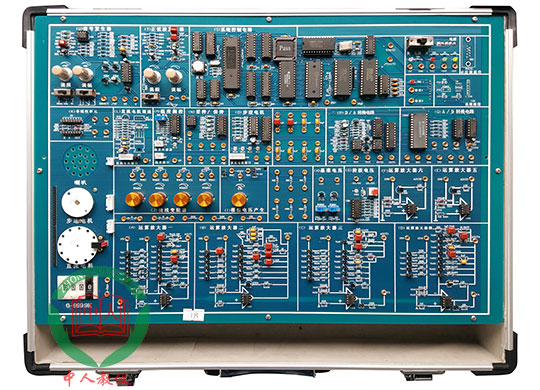

參考圖片

本實驗箱是自控/計控二合一的教學實驗系統。它采用模塊式結構，可構造出各種型式和階次的模擬環節和控制系統。還可進行以微機為控制平臺的計算機控制技術實驗教學，做到一機多用。
一、硬件技術指標
1、實驗箱由鋁木合金箱體、開關電源、系統主板組成。
2、外形尺寸：430×330×100MM。
3、提供±5V/2A、±12V/0.5A 電源，均有接發和短路保護功能，
4、虛擬示波器單元：提供2路模擬信號輸入，輸入信號可以衰減5倍、10倍，也可以不衰減。可以測量各種圖形信號，包括各種響應曲線，幅頻特性、相頻特性曲線和李沙育圖形等等。
5、核心控制部件：微處理器8088，用于計算機控制技術實驗。和計算機的通信采用USB通信接口方式。
6、運算放大器共六個單元，可以自由組合成多級放大電路。每個單元由運算放大器、輸入回路6組電阻或電容，反饋回路7組電阻或電容組成。
7、低頻信號發生器（斜波、階躍、拋物線），信號寬度2MS～6S可調，幅值可調。
8、正弦波、方波發生器，頻率范圍0.2HZ～400HZ，幅值可調。
9、階躍信號發生器：0V到+5V的跳躍，-5V到+5V的跳躍。和其它單元組合使用，可以產生0～5V可調的階躍信號，－5V～+5V可調的階躍信號。
10、基準電壓±5V。
11、采樣/保持及單穩態電路。
12、非線形單元。
13、8位一路D/A數模轉換器，輸出模擬電壓0～+5V、-5V～+5V。
14、8路8位A/D模數轉換器，其中6路0～+5V，2路-5V～+5V。
15、模擬電壓產生單元，0～+5V連續可調，－5V～+5V連續可調。
16、步進電機控制與驅動單元電路。
17、直流電機測速、調速控制單元。
18、獨立式溫度測量控制模塊。
19、0～999.9K數字電位器1只。
20、機箱：采用鋁木合金材料，參考尺寸：480×360×100mm。
二、軟件技術指標
1、軟件支持WIN9X/2000/XP
2、調試軟件部分：
·彩色關鍵字編輯源文件。
·支持兩種語言匯編語言ASM和C語言，便于移植各種基于C語言的自控算法。
·編譯連接（錯誤顯示定位）下載一步完成，方便操作。
·計算機控制綜合實驗用虛擬示波器觀察實驗結果，直觀清晰，參數調整方便。并且提供C語言源程序。
3、虛擬示波器部分：
·真正的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率。
·帶有實時X-Y示波器：自動同步顯示功能。
·存儲功能：存儲/栽入/分析歷史波型。
·輸入模擬電壓信號幅值由軟件調整，勿需硬件開關切換。
·帶有幅頻/相頻特性專用虛擬示波器。可以保存波型文件，圖片文件，方便插入在教學課件中。
三、實驗項目一(自動控制原理部分)
1、典型環節的模擬研究
2、典型系統瞬態響應和穩定性
3、系統校正
4、控制系統的頻率特性
5、典型非線性環節
6、非線性系統(1)
7、非線性系統(2)
8、狀態反饋
實驗項目二(計算機控制技術部分)
1、數/模轉換D/A實驗
2、模/數轉換A/D實驗
3、采樣保持器
4、平滑與數字濾波
5、數字PID控制實驗
6、最小拍控制系統
7、大林算法實驗
實驗項目三(綜合控制部分)
1、直流電機閉環調速實驗
2、步進電機調速實驗
3、溫度測量控制實驗
