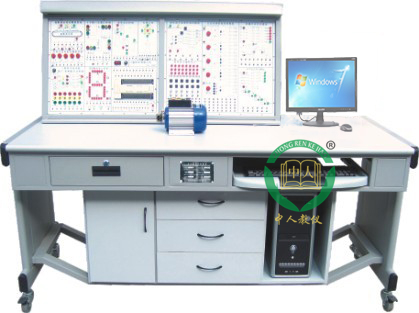

上海中人專業提供ZRPLC-05B型 網絡型PLC可編程控制實驗裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRPLC-05B型 網絡型PLC可編程控制實驗裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRPLC-05B型 網絡型PLC可編程控制實驗裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRPLC-05B型 網絡型PLC可編程控制實驗裝置
一、概述
本裝置是本企業依據“可編程控制器技術”、“可編程控制器及其應用”教學實驗大綱的要求，廣泛征求各院校對該類教學實驗設備的需求和建議而開發的實驗設備。主機選用日本三菱的FX2N-48MR型可編程序控制器和通信模塊（用戶也可以選擇其他品牌的控制器）。它在保留了“ZRSW-01A型”的所有優點外，還具有以下鮮明特點：
1、組態棒圖網絡教學 采用MCGS工控組態軟件，打開軟件編輯環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
2、PLC主機網絡實驗教學 該實驗裝置具有兩種通信模式：①、1：N通信，一臺電腦（主站）控制16臺PLC主機（從站）進行通信；②、N：N通信，PLC主機與PLC主機間實現通信（總共8臺PLC主機），任何一臺PLC主機（主站）與7臺PLC主機（從站）通信。
3、實驗室局域網實驗教學，假如每套“PLC實驗裝置”均配上電腦，可構成PLC實驗室局域網，進行網絡化教學實驗。
4、層次實驗教學及研究生實驗 除了以上常規及網絡實驗教學外，還能進行本科生畢業設計及研究生實驗教學。
5、實驗桌 為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
二、基本實驗項目
本實驗裝置提供以下實驗項目：
|
1．可編程控制器的基本指令編程練習 2．LED數碼顯示控制 3．裝配流水線的模擬控制 4．天塔之光模擬控制 5．步進電機運動控制（實物） 6．直線運動控制系統 7．運料小車控制模擬 8．十字路口交通燈控制 9．四層電梯控制系統的模擬 10．三相鼠籠式異步電動機點動控制和自鎖控制（實物） 11．三相鼠籠式異步電動機聯鎖正反轉控制（實物） 12．三相鼠籠式異步電動機帶延時正反轉控制（實物） 13．三相鼠籠式異步電動機星/三角（Y/△） 換接起動控制（實物） |
14．水塔水位的控制模擬 15．裝配流水線的模擬控制 16．液體混合裝置控制的模擬 17．機械手動作的模擬 18．傳送帶的模擬 19．自動配料系統控制的模擬 20．軋鋼機控制系統模擬 21．郵件分揀系統模擬 22．自動售貨機的模擬控制 23．加工中心的模擬控制MCGS組態棒圖實 驗教學 24．利用已編輯好的組態棒圖，對以上任何 實驗進行動態跟蹤實驗教學。 25．針對實驗項目的具體要求，學生自行編輯 組態棒圖，進行教學實驗。 |
