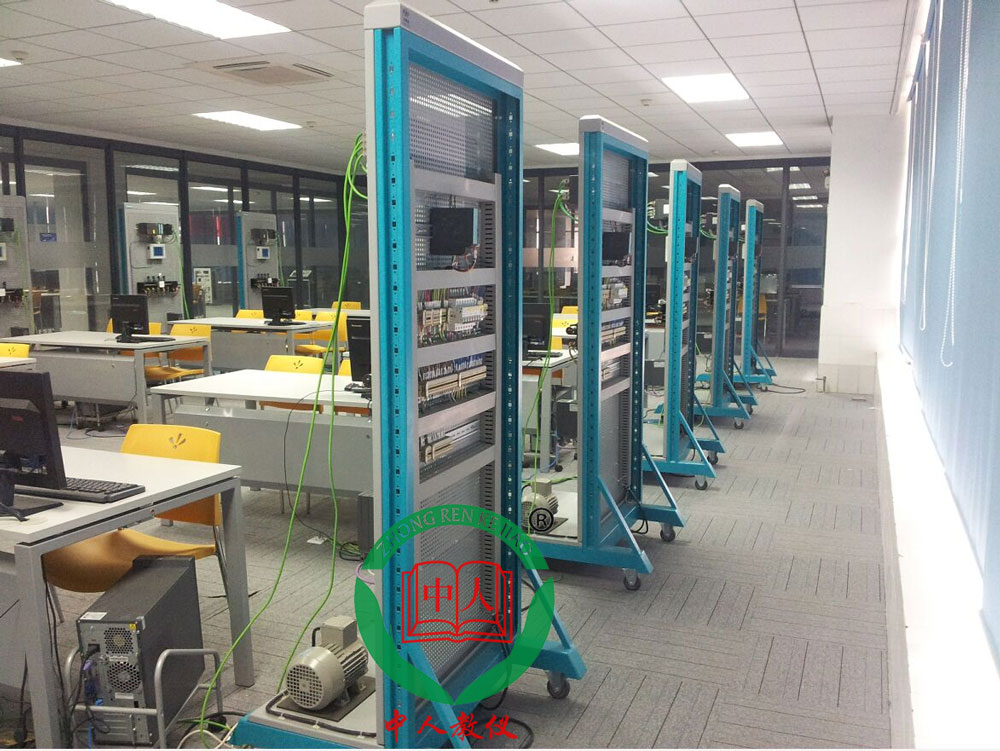

參考圖片
一、設備概述
設備采用網孔板機構，系統硬件模塊大部分安裝在網孔板上，安裝便捷，可培養學生安裝、接線的操作能力，提高學生實際動手能力，同時用戶可根據實際的需要增減相應的模塊，實現二次設計和開發。
二、技術性能
1.輸入電源：單相 ～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.0kVA
4.外形尺寸：900mm×600mm×1800mm
三、 控制板
控制板整體是由鋼材框架、網控板、組建面板、電氣保護搭建而成。
組件面板采用鋁質噴塑、凹字爛板工藝，不易發生變形和磨損，面板上標有名稱，指示明確，操作、維護方便；
鋼材框架與網控板均采用雙層亞光密紋噴塑結構，網孔板上可以根據任務要求調整上面安裝的設備，自動化設備包括PLC、人機界面、變頻器、工業交換機、導軌式開關電源等目前工業控制系統上最常用的設備，完成電氣控制線路的連接。
電氣保護包含一下功能：
1)短路保護：
自動重合閘漏電保護器在電流大于額定電流的3倍時，自動重合閘漏電保護器在0.1秒內斷開， 比一般的空氣開關或保險絲快10倍以上保證設備的安全性。
2)漏電保護：
線路發生15～30mA的漏電時，自動重合閘漏電保護器在0.1秒內斷開。（漏電不動作電流：15mA，漏電動作電流：30mA。）
3)過流/載保護：
電流大于額定電流1.15倍時，自動重合閘漏電保護器將在3S內斷開；如果持續時間超過3秒，或期間大于3倍額定電流，自動重合閘漏電保護器即斷開實施保護。
4)過壓保護：
供電電壓高于280V±5V時，自動重合閘漏電保護開關斷。電壓降回正常后，自動重合閘漏電保護器自動合閘通電。
5)欠壓保護：
供電電壓低于150V±5V時，自動重合閘漏電保護器斷開。電壓回升正常后自動重合閘漏電保護器自動合閘，通電運行狀態正常。
6)合閘前檢測：
自動重合閘漏電保護器在合閘前對線路電壓進行檢測，當供電電壓異常過壓、過壓情況時，將封鎖合閘并報警；故障未經排除，則無法合閘通電。當故障排除時，開關將自動合閘通電。
7)自動重合閘特性：（可調試）
線路發生瞬間漏電或瞬間沖擊(如雷電、插座跳火等)而可能有危險時，自動重合閘漏電保護器立即斷開；故障過后，線路如是安全，自動重合閘漏電保護器會自動重新合閘通電。合閘次數為無限次
8)防(浪涌）雷保護：
標稱10KA（8/20us）殘壓小1200v；
獨有雷擊能量檢測功能，強雷擊時跳閘，斷開線路與設備連結，實現設備防雷；變壓器隔離供電+線性電源+壓敏器件，工作電源采用抗雷擊能力較強的線性電源多重措施分別作用，有泄、有堵，實現自身設備的可靠抗雷擊防護
9)手動通斷性能：
(1)手動按下試驗按鍵漏電時，零線與火線相應斷開，無輸出。60秒后自動合閘，自動重合閘保護器工作狀態正常。
(2)手動關閉電源開關后，兩路繼電器同時斷開，無輸出。通斷動作時間少于0.1秒。重新起動開關電源，兩路同時輸出。
四、配置表
|
序號 |
名稱 |
主要部件、器件及規格 |
單位 |
數量 |
|
1 |
控制板 |
鋼材框架、網孔板、組建面板、電氣保護 |
套 |
1 |
|
2 |
Q系列主機 |
Q02HCPU |
個 |
1 |
|
3 |
Mini下載線 |
USB-mini |
根 |
1 |
|
4 |
電源模塊 |
Q61P |
個 |
1 |
|
5 |
擴展板 |
Q33B |
個 |
1 |
|
6 |
通信模塊 |
QJ61BT11N |
個 |
1 |
|
7 |
數字量輸入 |
QX40 |
個 |
1 |
|
8 |
數字量輸出 |
QY10 |
個 |
1 |
|
9 |
高速計數器 |
QD62 |
個 |
1 |
|
10 |
模擬量輸入 |
Q64AD |
個 |
1 |
|
11 |
模擬量輸出 |
Q62DA |
個 |
1 |
|
12 |
Q通信模塊 |
QJ71C24N |
個 |
1 |
|
13 |
觸摸屏 |
GS2107-WTBD |
個 |
1 |
|
14 |
變頻器 |
FR-E740-0.75K |
臺 |
1 |
|
15 |
變頻器通信模塊 |
FR-A7NC |
個 |
1 |
|
16 |
擴展板 |
FX3U-232BD |
個 |
20 |
|
17 |
直流電機調速器 |
|
個 |
1 |
|
18 |
直流電機 |
|
個 |
1 |
|
19 |
絲桿 |
L500 |
個 |
1 |
|
20 |
電機 |
|
臺 |
1 |
|
21 |
漏保 |
LSWF-H9 |
個 |
1 |
|
22 |
按鈕 |
YJ139-LA38-N |
個 |
4 |
|
23 |
急停按鈕 |
YJ139-LA38-J |
個 |
1 |
|
24 |
指示燈 |
YJ139-LA38-D |
個 |
4 |
|
25 |
溫度傳感器 |
PT100原裝進口薄膜電阻芯片 |
個 |
1 |
|
26 |
行程開關 |
JLXK1-111 |
個 |
4 |
|
27 |
電位器 |
功率2W，阻值10允許阻值偏差5%，軸徑6.35mm，旋轉角度3600度 |
個 |
1 |
|
28 |
電位器旋鈕 |
電位器旋鈕 |
個 |
1 |
|
29 |
編碼器 |
E6A2-CW5C |
個 |
1 |
|
30 |
電腦桌 |
|
臺 |
1 |
|
31 |
接觸器 |
|
個 |
3 |
|
32 |
熱繼電器 |
|
個 |
1 |
|
33 |
接線端子 |
|
個 |
若干 |
|
34 |
連接線 |
|
個 |
若干 |
五、實訓項目
1)Q系列基本應用實訓
2)Q系列數字量控制應用
3)Q系列模擬量輸入/輸出的控制
4)Q系列溫度控制實訓
5)直流調速器的接線與設置
6)直流調速器的運行
7)PLC、直流調速閉環實訓（高數計數器）
8)PLC控制直流調速帶動絲桿組建的運行
9)Q系列控制直流調速器的運行實訓
10)三相異步電動機點動控制和自鎖控制
11)三相異步電動機Y/△換接啟動控制
12)三相異步電機聯鎖正反轉控制
13)變頻器功能參數設置與實操實訓
14)變頻器無級調速實訓
15)變頻器外部端子點動控制實訓
16)變頻器多段速調速實訓
17)基于PLC模擬量方式的變頻器調速控制
18)基于PLC通信方式的多段速選擇變頻器調速
19)基于PLC通信方式的變頻器開環調速
20)基于PLC通信方式的變頻器開環調速
21)觸摸屏操作面板系統介紹
22)觸摸屏通信與變量設置實訓
23)觸摸屏過程控制畫面設計實訓
24)觸摸屏報警消息的設置實訓
25)觸摸屏數據記錄的實訓
26)觸摸屏配方的設置實訓
27)觸摸屏報表制作的實訓
28)觸摸屏腳本應用實訓
29)PLC、觸摸屏、變頻器綜合用的實訓
30)Q系列與變頻器間CC-LINK通訊實訓
31)Q系列與FX3U間232通訊實訓
32)Q系列與多臺FX3U、變頻器間232通訊實訓
33)現場總線網絡故障診斷
34)氣動機械手實訓模型的控制
