產品名稱：[ZRJXM-08B全自動齒輪范成儀]

---

上海中人專業提供ZRJXM-08B全自動齒輪范成儀,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJXM-08B全自動齒輪范成儀，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJXM-08B全自動齒輪范成儀，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRJXM-08B全自動齒輪范成儀

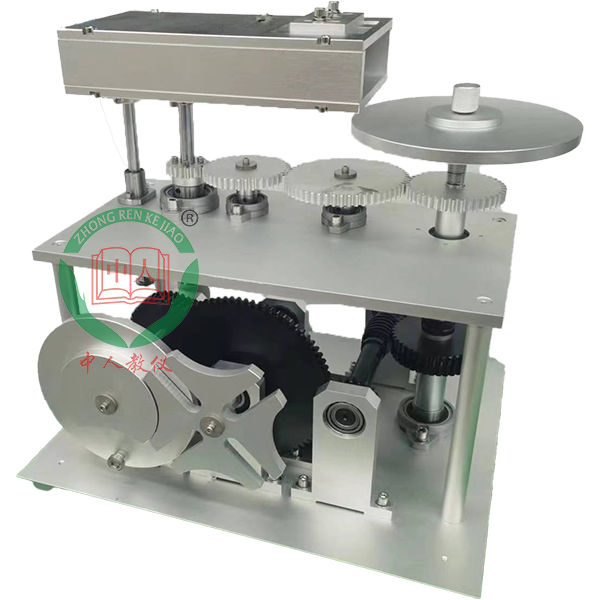

ZRJXM-08B全自動齒輪范成儀

一、功能：
1.采用光敏印墨線作為模擬齒輪，齒廓邊緣線與油墨壓印方式，結合機械傳動，實現全自動印制齒廓線。
2.結合機械原理教學內容，可實現齒條刀具和齒輪刀具的泛成加工實驗驗證，且裝卸方便。用于齒輪范成實驗，了解齒輪加工原理，了解齒輪輪坯到被加工完成的漸開線齒廓的過程。
3.采用機構創新設計理論方法，通過與齒輪同軸的滑塊沿著被加工齒輪徑向靠近或遠離運動，實現正、負變位，且有刻度線指示，便于調節變位系數。
4.裝置自身運用槽輪機構、齒輪機構、連桿機構，各種原理除作為范成儀實驗用，拓展向學生講解機械系統創新設計案例使用。
二、主要技術參數：
1.軸上蝸桿有效長度 50mm 規格為 1.5 模雙頭蝸桿；
2.中間蝸桿有效長度 70mm，規格為 2 模蝸桿；
3.步進調速電機：1.2N•M；
4.菱形軸承座：3 個；
5.無凸臺齒輪：1M55 齒、1M20 齒、1M24 齒、1M66 齒； 1M86齒；
6.外形尺寸 420×350×400mm

原文網址：http://www.cn1656.com/proshow.asp?ID=1862

---
