產品名稱：[ZRDX-III凸輪機構運動與測試分析實驗臺]

---

上海中人專業提供ZRDX-III凸輪機構運動與測試分析實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDX-III凸輪機構運動與測試分析實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDX-III凸輪機構運動與測試分析實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRDX-III凸輪機構運動與測試分析實驗臺

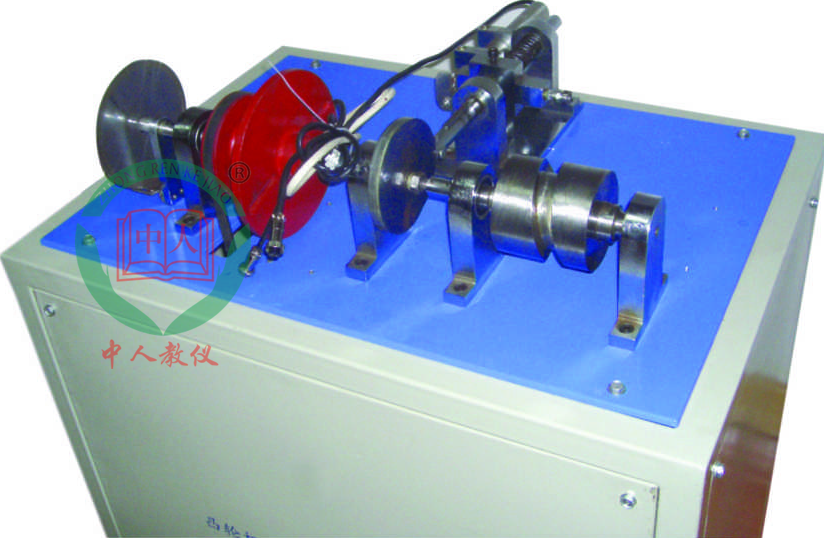

ZRDX-III凸輪機構運動與測試分析實驗臺

概述

在現代《機械原理》教學中，越來越注重對學生進行理論與實踐相結合的教學方式，注重培養學生的動手能力和創新意識，注重培養學生對現代虛擬設計和現代測試手段的靈活運動能力。凸輪機構是機械中的常用機構，隨著現代工業的發展，機械自動化和半自動化得日益普及，凸輪機構得到了更廣泛的應用

功能及特點

（1）凸輪運動精密測量實驗臺具有凸輪廓線手動測試和自動測試功能。通過實驗了解凸輪廓線的測試方法。

（2）具有凸輪輪廓曲線反求計算功能,根據凸輪輪廓的檢測數據和測量獲的凸輪機構基本尺寸，利用計算機反求從動件的位移、類速度和類加速度的數值函數變化規律。

（3）利用計算機對凸輪機構從動件的運動參數進行采集、處理，做出實測的從動件運動規律實測曲線， 并通過計算機對該機構的運動進行數模仿真，做出相應的從動件運動規律理論曲線，從而深入了 解不同規律的盤形凸輪和圓柱凸輪機構的運動特點。

（4）通過凸輪機構運動參數曲線實測結果和理論仿真曲線的對比，比較兩者之間的差異，分析誤差原因。

（5）通過計算機對凸輪機構結構參數進行優化設計，對凸輪機構的運動進行仿真和測試分析，從而實現計算機輔助設計與計算機仿真和測試分析有效的結合，實現理論與實際的緊密結合，培養學生的實踐動手能力和創新意識。

主要技術參數

（1）盤形凸輪 8個可更換（8種典型運動規律） 基圓半徑50mm  凸輪廓線升程20mm

（2）圓柱凸輪 1個（2種運動規律）

（3）凸輪從動件形式:

     尖頂直動從動件 1套

     平底直動從動件 1套

     滾子直動從動件 1套

     滾子擺動從動件 1套

     從動件可以根據實驗要求替換,偏距調整范圍可在-10～20mm

（4）光柵角位移傳感器:

     脈沖數 360P 輸出電壓 5V 1個

     脈沖數 1000P 輸出電壓 5V 1個

（5）直線位移傳感器：量程0～50mm   線性誤差＜0.5%  1支

（6）直流電機：功率 80W   調速范圍  0～1500r/min

（7）電   源：200V交流/50HZ

（8）外形尺寸： 530×400×300 （mm）

（9）重   量： 70kg
