（一）功能：

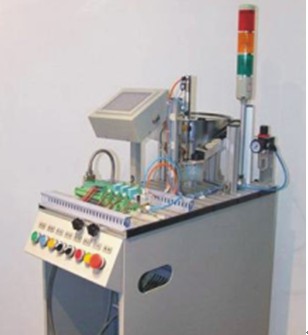

上料檢測站是為整個系統的加工過程逐一提供加工工件并檢測出工件的顏色。
在盤狀回轉料斗中一次可存放數十個工件。供料過程中，回轉料盤將大工件輸出，接著由提升裝置將工件提升到檢測工位，由光電傳感器判斷出其顏色，并將其信息發給后一工作站。
（二）可以組合的形式：
上料檢測站、搬運站
上料檢測站、操作手站
上料檢測站、安裝搬運站
……
（三）系統構成：
|
1.底車
2.鋁合金底板
3.I/O接線端子盒
4.過濾調壓組件
5.電磁閥
6.執行繼電器 |
7.控制面板
8.帶PLC的電氣控制掛板
9.回轉料斗
10.工件滑行料斗
11.工件提升裝置
12.光電識別組件 |
（四）技術數據：
工作壓力：0.4～0.6MPa
穩壓電源：DC24V
信號輸入：4個數字開關量
信號輸出：4個數字開關量
PLC主機：三菱FX2N系列 可擴展485BD、CC-Link網絡總線
西門子S7系列 可擴展PPI、MPI、Profibus網絡總線
