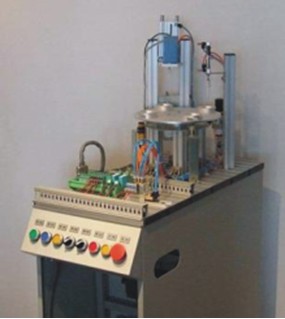

上海中人專業提供ZR-005加工站,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZR-005加工站，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZR-005加工站，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZR-005加工站ZR-005加工站
（一）功能：
工件將在旋轉平臺上被檢測及加工。
通過具有四個工位的加工旋轉平臺，進行加工模擬，并進行加工質量的模擬檢測。
旋轉平臺由交流伺服電機驅動，光電傳感器確認輸入工位有無工件，電感式傳感器檢測旋轉平臺的位置，平臺的啟停由伺服控制回路完成。
（二）可以組合的形式：
加工站、搬運站
加工站、操作手站
檢測站、加工站
加工站、安裝搬運站……
（三）系統構成：
|
1.底車 2.鋁合金底板 3.I/O接線端子盒 4.過濾調壓組件 5.電磁閥 6.執行繼電器 |
7.控制面板 8.帶PLC的電氣控制掛板 9.旋轉平臺 10.夾緊、鉆孔模塊 11.檢測模塊 12.光電式、電感式傳感器 |
（四）技術數據：
工作壓力：0.4～0.6MPa
穩壓電源：DC24V
信號輸入：8個數字開關量
信號輸出：5個數字開關量
PLC主機：三菱FX2N系列 可擴展485BD、CC-Link網絡總線
西門子S7系列 可擴展PPI、MPI、Profibus網絡總線
