產品名稱：[ZRCGQ-GY3000工業傳感器創新平臺]

---

上海中人專業提供ZRCGQ-GY3000工業傳感器創新平臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRCGQ-GY3000工業傳感器創新平臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRCGQ-GY3000工業傳感器創新平臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRCGQ-GY3000工業傳感器創新平臺

ZRCGQ-GY3000工業傳感器創新平臺

參考圖片

設備簡介：

本實訓平臺打破了原有多門課程實訓相互獨立的模式，將電路分析、模電、數電、微處理器、傳感器、FPGA技術、虛擬儀器技術、嵌入式技術等多門課程有機地結合在一個綜合實訓體系之下，同時融入Labview、Protel、C語言的等應用軟件，向學生提供一個認識、系統集成、創新和科研相結合的實訓平臺，培養學生掌握最新電子設計理念，跟蹤電子領域的前沿技術動態，以滿足現代化創新性人才培養的需要。

該平臺既能滿足單一課程的理實一體化的實訓要求，也能作為職業院校綜合創新能力培養的實訓平臺，更能作為課程設計、畢業設計、大賽訓練等設備。

產品特點：

1）適合電子信息、計算機、自動化、通訊等各專業職業能力的綜合訓練

突破原有實訓模式，將多門課程的實驗內容有機地融合在一起。將各課程如電子技術、電路原理、單片機、傳感器、虛擬儀器、FPGA、嵌入式等課程的知識點融合在一起進行綜合職業技能實訓。

3）實訓環境能很好地解決課程設計、畢業設計和大賽前訓練的硬件環境問題

4）對學生的三個階段的實訓，培養了學生動手設計操作、系統集成、團隊合作等能力和習慣。

第一階段是實驗者根據具體的實驗要求，選擇合適的功能電路，依據各功能電路的技術參數，組成一個目標系統，然后對目標系統進行功能和參數測試，最后完成實驗測試報告。

第二階段由實驗者自主設計和制作系統中的某一功能電路。從原理設計，元器件選型，線路板繪制、制作、安裝、調試。實現對原有功能電路的替代。

通過實驗的第一階段的訓練，可以幫助學生建立一個系統的概念。通過第二階段的訓練，可以給學生一個研發的完整過程。這兩個階段的實驗可以以最短的時間達到最佳的實驗效果。同時由學生開發的功能電路又可以作為下一屆學生的實驗模塊，通過幾年的積累可以為實驗室積累起豐富的功能電路庫。

第三階段的訓練為多位實驗者合作完成一個系統的設計制作和調試。首先由所有參加人員共同完成系統的整體方案設計，然后進行功能劃分，由每位實驗學生分別完成，完成的過程與第二階段的訓練相同。在這一階段，主要訓練學生的團隊合作精神和互相幫助作風，體會共同解決問題的樂趣，分享經驗教訓。

5）模塊化的硬件結構和理實一體化的實訓教學模式

本實訓教學平臺由控制平臺、標準模塊和實際對象等組成，各種知識點實訓是通過標準模塊來體現。綜合訓練采用實際對象和一個或多個標準模塊來完成，通過實訓學生可以知道單一知識點的應用和系統的關系，使所學的內容相互串聯起來。

6）有效地培養學生系統集成能力

向學生提供各種功能的實驗模塊，學生根據實現項目的需要選擇合適的實驗模塊，連接組合后構成一個實驗系統，再配以適當的軟件或控制方式，即可完成一個實驗項目。培養了學生的系統集成能力。提供給學生一個與以后工作過程和環境相近的實訓平臺，使學生可以很快地適應畢業以后工作。

7）更好地為學校節省了實訓室建設資金。

本實驗裝置在滿足設計性、綜合性的實驗項目基礎上，依然能進行原有的模擬電子技術、數字電子技術、電路分析等實驗內容。



一、技術條件

1、工作電源：單相三線制AC220V±10%/3A/50Hz/電源;

2、整機容量：小于1kVA;

3、尺寸：控制屏的長×寬×高：1.3m×0.4m×0.5m

              實訓桌的長×寬×高：1.8m×0.8m×0.8m；

4、重量：小于200kg。

二、技術說明

1、設備人身安全保護

具有電流型漏電保護功能，符合國家低壓電氣安全標準要求。

2、設備安全保護功能

1）直流電壓表、直流電流表、交流數字毫伏表等測量儀表都具有過量程保護功能

2）恒壓源、恒流源、信號源、直流穩壓電源等都具有短路和開路保護功能。

3、主控屏及實訓桌

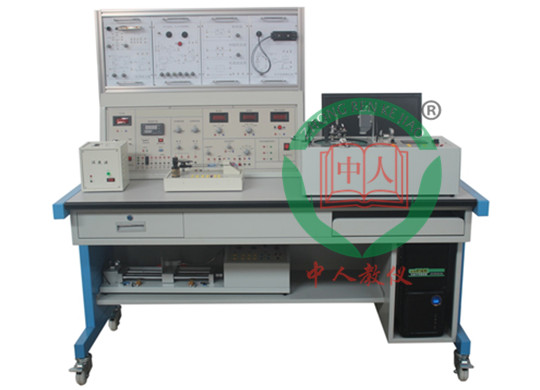

主控屏采用1.2毫米冷軋鋼板制作，噴塑工藝，結構簡潔大方。頂部和后部采用開門形式，均可打開，便于維修和保養。主控屏設計了直流穩壓電源、恒壓源、恒流源、直流電壓表、直流電流表、信號源及頻率計、交流數字毫伏表、虛擬采集卡與計算機控制單元、網孔板等儀器儀表。控制屏配置了單相三極電源插座4個，供各類儀器儀表使用。

實訓桌采用鐵質噴塑結構,結構牢固,外形美觀大方，實訓桌上下可放置計算機主機、監視器及鍵盤等，還能存放各實訓模塊。

4、儀表說明

1）直流數字電壓表：測量精度為0.5級，測量范圍為0-200V，量程為200mV，2V，20V，200V四檔直鍵開關切換，具有超量程保護功能，帶有計算機接口。

2）直流數字電流表：測量精度為0.5級，測量范圍為0-2A，量程為2mA，20mA，200mA，2A四檔直鍵開關切換，具有超量程保護功能,帶有計算機接口。

3）數字萬用表

配置三位半數字式萬用表，固定在實驗屏的面板上。實驗屏提供9V電源給萬用表，免除了實驗室經常更換萬用表電池的工作。

4）交流毫伏表：測量頻率范圍5Hz－1MHz、測量電壓范圍0－700V的正弦波有效值電壓，分為200mV、2V、20V、200V、700V五檔量程，3位半數字顯示，帶計算機接口。

5、電源技術說明

1）雙路0－30V恒壓源及數字監視儀表

調節范圍：0－30/1A連續可調；電壓穩定度<3%，紋波電壓<1mV，調節精度1%；

帶三位半數顯監示，通過開關切換可顯示0～30V電壓輸出，帶有計算機接口；具有短路保護和自動恢復功能。

2）0-200mA恒流源及數字監視儀表

調節范圍：0-200mA連續可調，從0.00mA起調；最大開路電壓：30V，具有開路保護功能，含三位半數顯監示，帶有計算機接口。

3）直流固定電源

供±12V，±5V/1A四路直流穩壓電源，電源設有過流和短路保護功能。

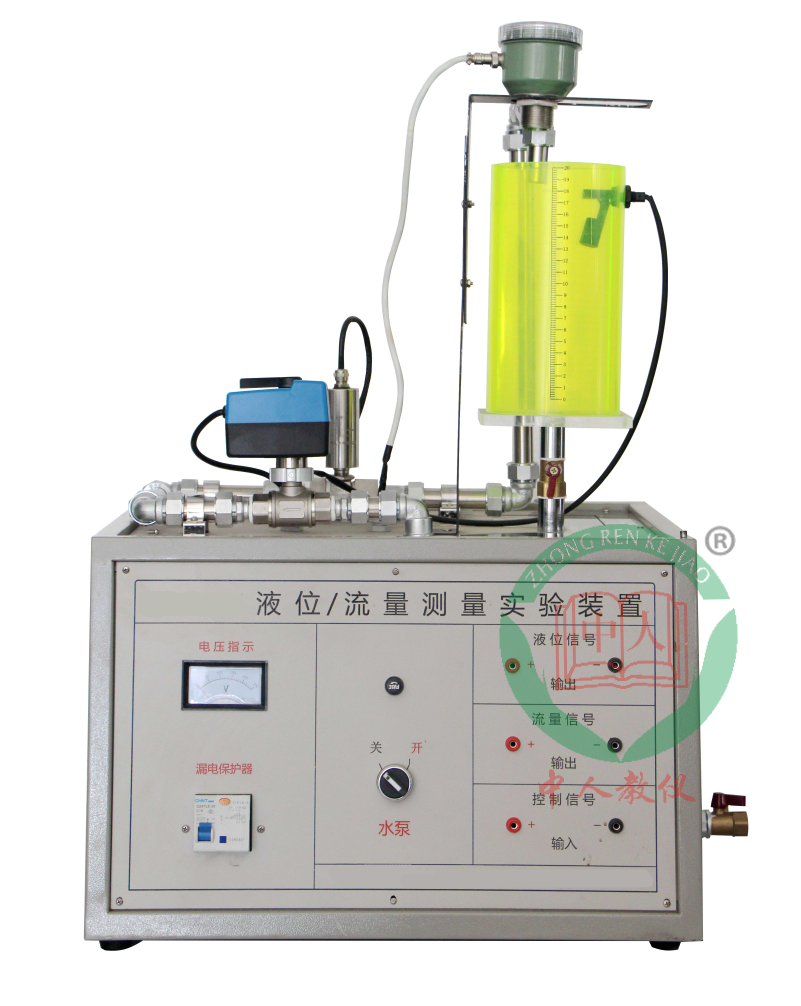

1、傳感器二次線路設計與應用實訓單元

傳感器二次線路設計與應用實訓單元技術需求



本實驗配置基本的水箱、管路、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，可提供的傳感器包括有：應變式液位器等。

通過實驗熟悉的安裝測試方法，應用特點，測量范圍，安裝條件，掌握精度分析方法。

計算機控制就是學生能夠自己編程進行調試。增強學生的動手能力和實訓的能力。手動控制就是直接對設備進行動作，如輸出一個電流或者是電壓。儀表控制就是儀表直接輸出和采集，所有的數據可以在電腦上顯示。

本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。

技術指標

1）、供電電源：AC220V±10%50HZ±5%1A有良好接地

2）、外形尺寸：

實驗控制箱尺寸：不小于500mm（長）×300mm（寬）×500mm（高）

3）、重量：約15kg

實驗內容

傳感器實驗：

1）渦輪流量變送器工作原理認識實驗

2）液位變送器的標定方法和工作原理的認識實驗

3）液位開關工作原理認識實驗

控制實驗：

1）液位PID控制實驗

2）液位組態控制實驗

3）流量PID控制實驗

4）流量組態控制實驗

5）開關量測試實驗

配置方案：

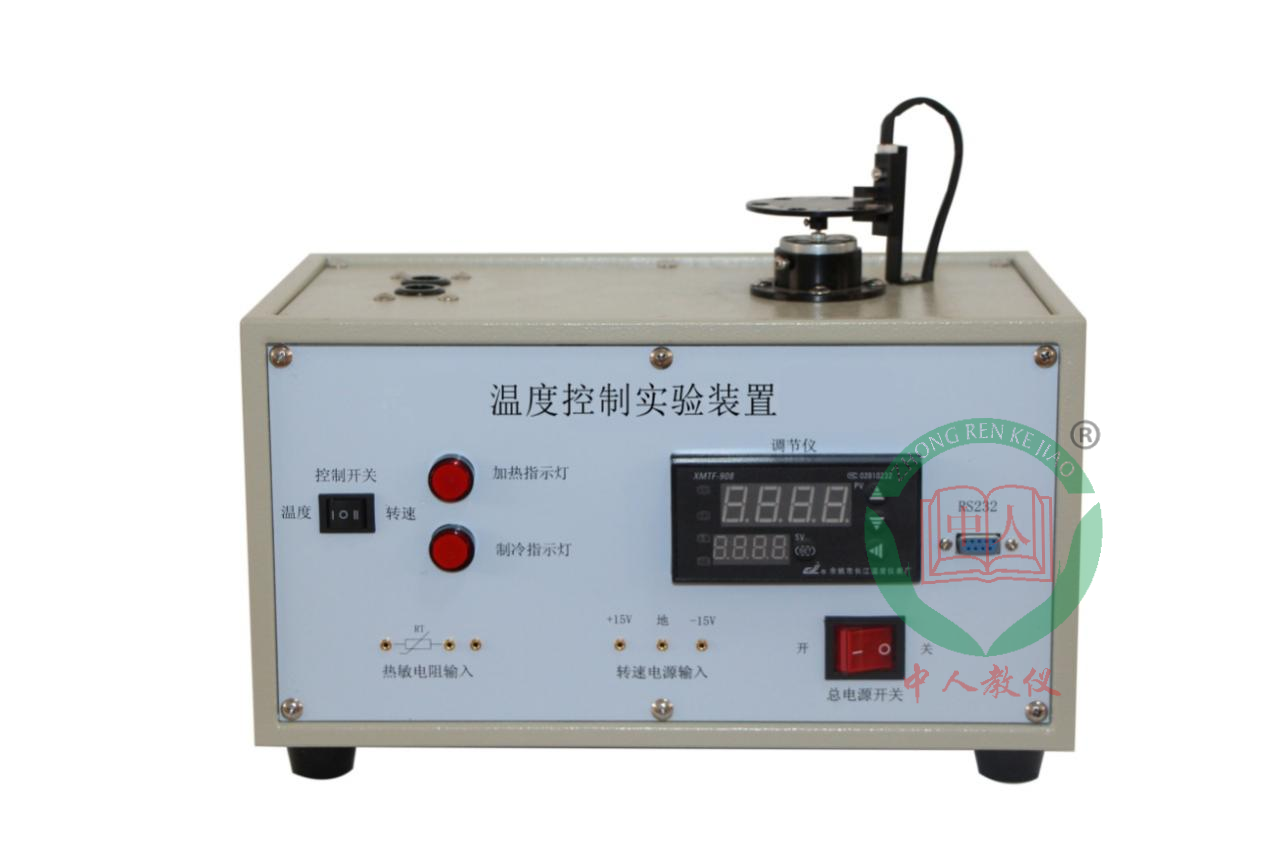

2、溫度控制實驗裝置



可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控硅調壓模塊、風扇、K型溫度傳感器及Pt100傳感變送器等組成。可以和上位機組成溫度檢測和閉環溫度控制系統。通過AD數據采集與上位機通訊。控制參數可以在上位機中設置。上位機軟件采用VC\C++、MCGS\虛擬儀器等軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。裝置具有安全保護，提供IEC標準信號及相關測試點供AD數據采集單片機接入進行編程實驗。

1、實驗溫度源：溫度范圍0～150℃，

2、PT100溫度傳感器-50---500℃1只

3、PT100溫度變送器輸出信號：4～20mADC二線制，工作電壓：12VDC)，精度等級：0.2%，

4、可控硅調壓模塊：全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC 1個

5、加熱鋁錠和降溫裝置（開關量輸出）

6、熱電阻、傳感變送的原理認識實驗

7、溫度特性實驗

8、溫度上位機組態控制實驗

9、研究分析不同P、I、D參數值對控制系統的動態特性、靜態特性性能影響與評價

10、利用中文組態軟件和溫度測控實驗裝置進行組態工程編程訓練實驗

3、環形帶運行裝置創新單元（工業級）

配置：小型工業環形帶運行裝置，配有速度調節，松緊調節，數字顯示裝置，被測工件。

由基礎實驗平臺環行輸送線實驗模塊

基本配置

1.配備環狀運行輸送帶、

2.直流電機、

3.支撐架、

4.稱重臺和色塊、砝碼等、

5.紅外對射式傳感器、

6.紅外反射式傳感器、

7.電渦流接近開關、

霍爾傳感器組成，可進行運行速度測量實驗、產品計數實驗、鐵磁物體檢測實驗、顏色識別實驗、物體定位實驗。

內容包括：

1.光電計數：

配備光電傳感器、計數器，了解動態計數方法

2.材質識別技術：

配備電渦流傳感器與霍爾傳感器，識別金屬和非金屬，銅與鐵

3.轉速測量與控制：

配備紅外轉速傳感器（透射式與反射式）、霍爾轉速傳感器、電渦流轉速傳感器、磁電轉速傳感器。了解多種轉速測量和控制手段及其各自的特點。

4直線位移測量和控制

超聲波位移傳感器，對零件的位移量（距離）實現動態測量。

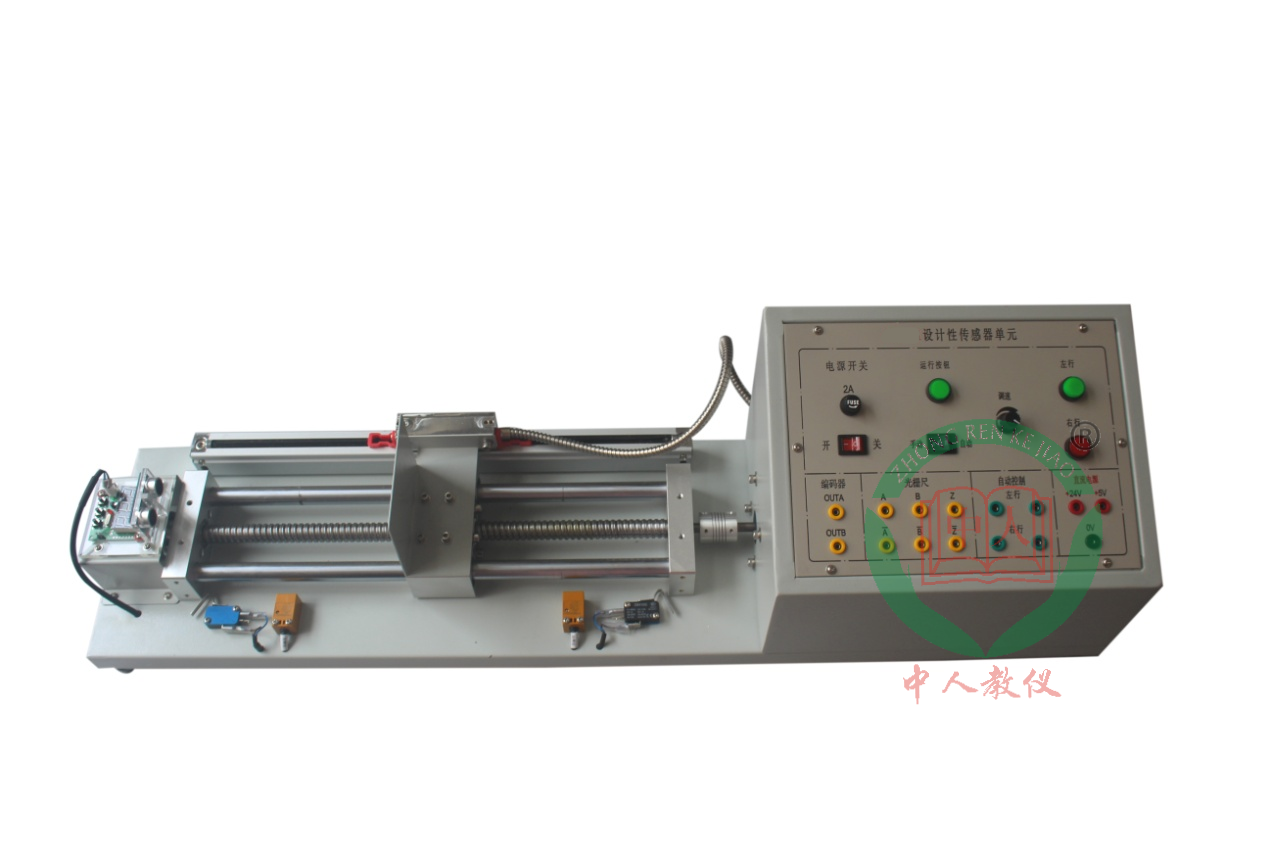

4、直線位移裝置

技術需求：

采模化設計，可固定于T槽鋁合金實驗板上，并能輕易滑動及鎖緊之，以PC-Base為控制架構，可直接從計算機透過USB控制工作站動作，無需控制器搭配。可單站獨立動作或多站聯機動作，使用電壓24V直流，配線采用電纜M8插接式接頭，具IP65工業保護等級。

直線位移裝置

直線距離和位移運動模塊上可靈活安裝數字式光柵尺、模擬量超聲波和模擬量電感式等直線距離和位移測量的傳感器，進行機械運動參量測量實驗。

主要技術指標

項目	技術指標說明	項目	技術指標說明
直線運動行程	400mm	直流電機
最大運動速度	4m/min	外形尺寸	480mm╳230mm╳230mm
重復定位精度	±0.03mm	重量	<15kg

傳感器配置及技術參數指標

序號	名稱	規格及主要技術參數說明
1	數字式光柵尺	柵距：0.02mm(50線/mm)；精度：+3mm、+5mm、+10mm；量程：70~2640mm；最大移動速度：60、120m/min；電纜線長度：3m(特殊長度可根據用戶需要提供)
2	模擬量超聲波位移傳感器	測量范圍：3cm到3.35m；電壓：5Vdc+/-10%；電流：30mA;最大：35mA；回聲脈沖：正TTL脈沖，從115uS到18.5mS；
3	限位開關	檢測距離Sn：1～20mm；工作距離Sr：Sn×80％；工作溫度：-25～+70℃；工作電壓：DC12V；響應頻率：300Hz

1、超聲波測距位移實驗

2、數字光柵尺測距位移實驗

3、編碼器測距位移實驗

4、電機自動往返控制

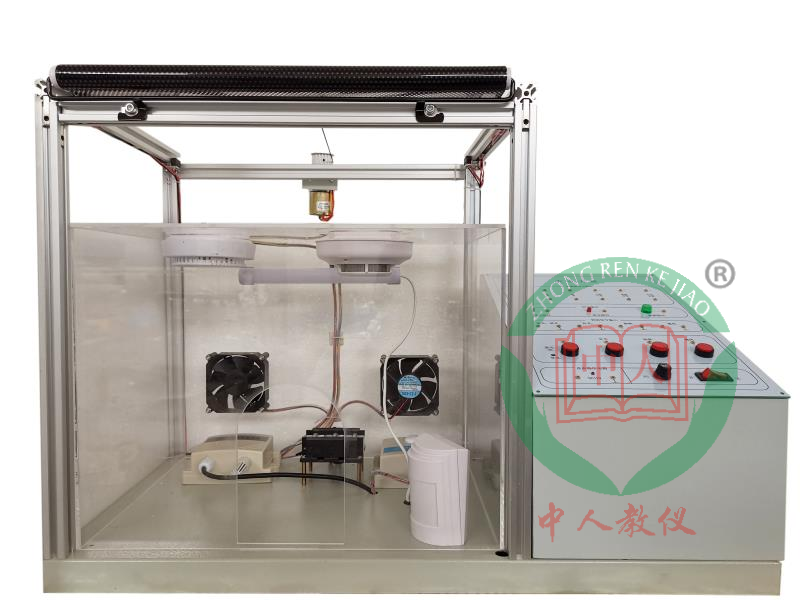

5、環境檢測單元

1、傳感器可包括多種：光照傳感器、煙霧傳感器、溫濕度傳感器、CO傳感器、紅外傳感器等；采用PLC系統統設計開發，結合傳感器和上位機軟件完成智慧環境的實訓。

2.整體尺寸大小約460mm*360mm*300mm,支持TTL/232接口，采集和控制是通過plc實現。

本實驗裝置包含檢測對象、信號檢測輸出及執行機構。

1、檢測對象：有光照檢測、溫度檢測、濕度檢測、可燃氣體檢測、煙霧報警檢測和紅外報警檢測。其中光照、溫度、濕度為模擬量信號輸出并且連續，可燃氣體和煙霧、紅外是開關量信號輸出只有在有報警時才有信號變化。信號檢測范圍及輸出形式

2、光照檢測：測量范圍0～2000LX，輸出形式，電壓輸出0～2V；供電電壓DC24V

3、溫度檢測：測量范圍-40℃～80℃，輸出形式：電壓輸出1～5V；

濕度檢測：測量范圍RH0～100，輸出形式：電壓輸出1～5V；

供電電壓DC24V。

4、可燃氣體檢測：主要CO檢測，當濃度超過1.5%即報警，開關量輸出；供電電壓DC24V

5、煙霧報警檢測：檢測煙霧濃度，當超過一定值后報警，開關量輸出；供電電壓DC24V

6、紅外報警檢測：熱輻射檢測，在檢測范圍內當有熱源移動即報警。開關量輸出；供電電壓DC24V

7、k型熱電偶套件

測量范圍：0～600℃；鎧裝小型熱電偶，測溫模塊測量范圍：0～100℃

8、環境噪聲傳感器：供電電壓10v-30vdc，輸出0-5v。型號：HJCG07

執行機構：

10、電動遮光簾的運動：

電機供電DC24V12W，轉速30r/min。遮光簾就會有動作。

11、燈的亮滅控制：LED燈，供電DC5V5W，光照>500LX

溫度源的加熱：

12、PTC恒溫加熱供電DC24V，功率50W風扇的啟停：供電DC24V，轉速3000r/min。

PLC和Python實驗內容

1、光照度實驗

2、溫度實驗

3、濕度實驗

4、紅外報警器實驗

5、可燃氣體報警器實驗

6、煙霧報警器實驗

7、人臉識別實驗

8、指紋識別實驗

9、煙霧測量

10、通過數據采集卡單元測量實驗

11、遮光控制、補光控制、加熱控制、通風控制是開關量輸出，分別對應控制的農業大棚的遮光簾、補光燈、加熱器、風扇。





原文網址：http://www.cn1656.com/proshow.asp?ID=1702

---

尊敬的用戶： 如果您對我們的ZRCGQ-GY3000工業傳感器創新平臺比較滿意，想要建設與ZRCGQ-GY3000工業傳感器創新平臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRCGQ-GY3000工業傳感器創新平臺。
售后：我們承諾在質保期內，若ZRCGQ-GY3000工業傳感器創新平臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRCGQ-GY3000工業傳感器創新平臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRCGQ-GY3000工業傳感器創新平臺零部件僅收成本費的。

---
