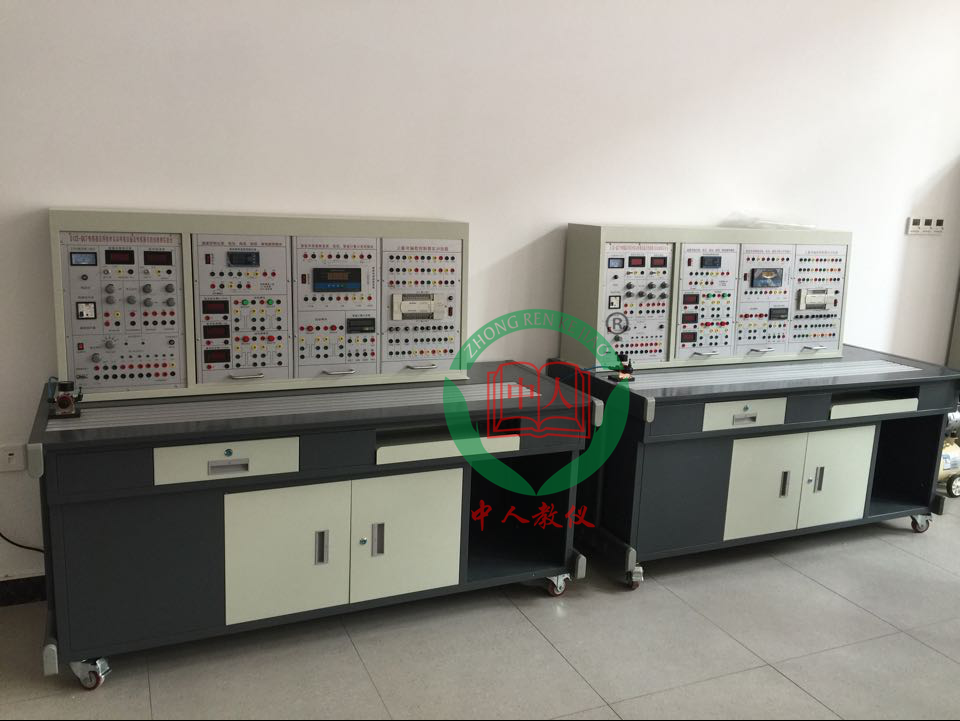

上海中人專業提供 ZRCG-XK傳感器信號與控制實驗實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察 ZRCG-XK傳感器信號與控制實驗實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。 ZRCG-XK傳感器信號與控制實驗實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞： ZRCG-XK傳感器信號與控制實驗實訓臺
一、設備要求：
現在社會自動化的程度越來越高，傳感器的應用日益廣泛，要求該裝置除可完成中職院校傳感器相關課程外，還可配合一些自動檢測類技術設備，實現一體化教學。該實訓平臺也可完成電氣自動化、物聯網技術應用專業群的傳感器相關的教學。使他們不局限于書本的知識，而是以實際的操作過程代替知識的被動教授，激發他們的學習積極性，讓學習的方式變被動為主動，提高學習的效率，讓他們真正感到學以致用，用所學的理論指導實際的設計。
二、功能組成及要求：
要求包含傳感器有：光纖傳感器、電磁感應傳感器、光電傳感器、電容式傳感器、電感式傳感器及電源模塊、指示和蜂鳴模塊等。
實訓系統提供上位機軟件，通過上位機模塊和計算機通信，傳感器信號通過硬件采集，在屏幕上以數字量和模擬量形式實時顯示，給用戶更直觀的認識。
3.實訓系統需包含測試物件一個，內包含各種類型傳感器的檢測介質（包括光電、磁性、電容、電感、超聲波、霍爾、渦流等傳感器的檢測介質）
4.實訓系統含位置滑軌一個，能進行各種傳感器檢測距離的測量，以及傳感器角度對傳感器檢測距離的影響等。
5.實訓系統配套測量尺，以適用于感應距離長的傳感器的數據測量。
6.實訓系統配套實訓模塊，，包括指示蜂鳴器模塊、計數模塊、上位機模塊等，學生可通過這些實訓模塊與傳感器組合。
7.要求包含傳感器有：光纖傳感器、電磁感應傳感器、光電傳感器、電容式傳感器、電感式傳感器及電源模塊、指示和蜂鳴模塊等。
三、技術參數：
1、輸入電源：AC220V±10%（單相三線）
2、額定功率：<1KVA
3、環境溫度：-10℃～40℃
4、相對濕度：≤85%
5、外形尺寸：1580*750*1700mm
四、實驗實訓項目范圍：
電容式接近傳感器的開關特性實訓
電容式接近傳感器的介質特性實訓
電容式接近傳感器的距離特性實訓
感應式接近傳感器的開關特性實訓
感應式接近傳感器的介質特性實訓
感應式接近傳感器的距離特性實訓
光電式接近傳感器的開關特性實訓
光電式接近傳感器的介質特性實訓
光電式接近傳感器的距離特性實訓
霍爾開關的開關特性實訓
霍爾開關的介質特性實訓
霍爾開關的距離特性實訓
對射式光纖傳感器的開關特性實訓
對射式光纖傳感器的介質特性實訓
對射式光纖傳感器的距離特性實訓
漫反射式光纖傳感器的開關特性實訓
漫反射式光纖傳感器的介質特性實訓
漫反射式光纖傳感器的距離特性實訓
鏡面反射式光纖傳感器的開關特性實訓
鏡面反射式光纖傳感器的介質特性實訓
鏡面反射式光纖傳感器的距離特性實訓
各種傳感器在實際領域的應用
接近傳感器實訓配置參數清單：
|
序號 |
器 件 名 稱 |
單位 |
數量 |
備注 |
|
1 |
實訓臺 |
臺 |
1 |
|
|
2 |
實訓桌 |
張 |
1 |
|
|
4 |
指示和蜂鳴單元 在工作臺上 |
|
1 |
|
|
5 |
計數單元 在工作臺上 |
|
1 |
|
|
7 |
直流穩壓模塊 在工作臺上 |
|
1 |
|
|
8 |
差動放大器 在工作臺上 |
|
1 |
|
|
9 |
傳感器轉接模塊 在工作臺上 |
|
1 |
|
|
11 |
數據通信接口 在工作臺上 |
|
1 |
|
|
12 |
數據采集電壓表模塊 在工作臺上 |
|
1 |
|
|
13 |
直流電壓調節模塊 在工作臺上 |
|
1 |
|
|
14 |
開關電源模塊 在工作臺上 |
|
1 |
|
|
15 |
測試物件箱支架（位置滑軌上） |
塊 |
1 |
|
|
16 |
光纖傳感器（對射） E32 Φ6 |
對 |
1 |
|
|
18 |
光纖傳感器（漫反） E32- Φ6 |
條 |
1 |
|
|
19 |
光纖放大器 E3X--NA11 輸出歐姆龍 |
條 |
2 |
|
|
20 |
電磁感應接近傳感器 AL-03N 輸出 （氣缸上面） |
條 |
2 |
|
|
21 |
光電傳感器（發射器） E3JK-5L |
個 |
1 |
|
|
22 |
光電傳感器（接收器） E3JK-5DM1 輸出 |
個 |
1 |
|
|
23 |
光電傳感器（漫反射型） E3JK-DS30M1 輸出 |
個 |
1 |
|
|
24 |
鏡面反射式光電傳感器 E3JK-R4M1 輸出
|
個 |
1 |
|
|
25 |
鏡面反射式光電傳感器反射單元 |
個 |
1 |
|
|
26 |
光電傳感器 M18 E3F-DS30C1 輸出
|
個 |
1 |
|
|
27 |
電感式接近傳感器 M12 PR12-2DN 輸出
|
個 |
1 |
|
|
28 |
電感式接近傳感器 M18齊平式 |
個 |
1 |
|
|
29 |
電感式接近傳感器 M18外漏式 PR18-8DN 輸出
|
個 |
1 |
|
|
30 |
電容式接近傳感器 M18 CR18-8DN NPN輸出
|
個 |
1 |
|
|
31 |
超聲波傳感器 測試實驗儀模塊 |
塊 |
1 |
|
|
32 |
氣缸 MSAL_20*50_U_0 |
個 |
1 |
|
|
33 |
處理單元 AFC2000壓力表 |
個 |
1 |
|
|
34 |
分配器（二通，三通） |
個 |
各1 |
|
|
35 |
3位5通換向閥 4V230 |
個 |
1 |
|
|
36 |
單向節流閥 ASC100-06 |
個 |
2 |
|
|
37 |
位置滑軌 |
個 |
1 |
|
|
38 |
氣泵 FB36/7/18L-220V-50HZ
|
個 |
1 |
|
|
39 |
氣管 Φ6 |
米 |
10 |
|
|
40 |
數字萬用表 VC830L |
只 |
1 |
|
|
41 |
測量尺 1m |
個 |
1 |
|
|
42 |
上位機軟件 光盤 數據采集處理軟件 |
只 |
2 |
|
|
43 |
實訓指導書 |
本 |
1 |
|
|
44 |
繼電器模塊 在工作臺上 |
|
1 |
|
|
45 |
數據采集連接線 |
條 |
1 |
|
|
46 |
測試線，頭對頭 實驗鏈接導線
|
條 |
10 |
|
|
47 |
Φ8×4磁鋼 |
個 |
1 |
|
|
48 |
超聲波反射擋板 |
只 |
1 |
|
|
49 |
鐵片、銅片、鋁片各一片 |
只 |
1 |
|
|
50 |
渦流傳感器模塊 |
只 |
1 |
|
|
51 |
電容，光纖，光電介質（大，小） |
個 |
各1 |
|
