上海中人專業提供ZRLR-BLQ表冷器性能實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRLR-BLQ表冷器性能實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRLR-BLQ表冷器性能實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRLR-BLQ表冷器性能實驗臺

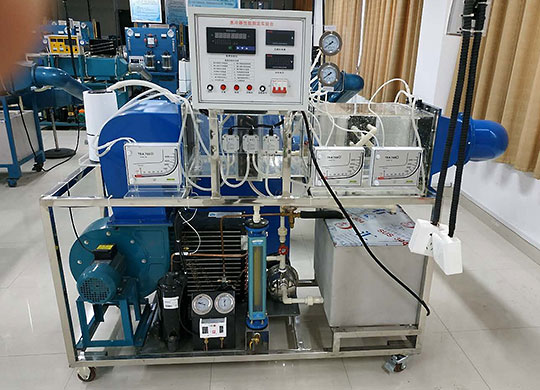

參考圖片
1 、產品應用范圍：
可用于了解噴水室及空氣表冷器的組成，通過實驗加深對直接接觸式和表面式熱濕交換設備性能的區別，掌握測量噴水室和表冷器溫度、相對濕度、阻力特性的方法；熟悉換熱量、熱交換效率系數和接觸系數的測定方法。
2 、產品使用工作環境：
2.1工作環境溫度： 0-40℃。
2.2工作環境濕度： < 80% (無冷凝)。
2.3電源：單相220V，50 Hz。
3 、技術及性能參數：
3.1冷水系統：壓縮機、冷凝器、蒸發器盤管、高壓水泵、流量計、噴水室、噴嘴、表冷器、恒溫室、低噪音風機、加濕器、電加熱器。
3.2測量控制系統：控溫儀表、測溫儀表、數顯電流電壓表、微壓表、笛型管）。
3.3其它參數
風道斷面尺寸：250*250mm
壓縮機：1000W，制冷量 2730W 品牌：日立1.5P
水泵：自吸式噴射泵，Q＝4.2m3/h，H=35m，N= 370W， 電壓220V ，50Hz
離心通風機：電機功率750W 電壓220V 風量2850m3/h全壓490Pa 轉速1400r/m 低噪音風機
制冷劑：R22
流量計：轉子流量計口徑DN15，流量范圍40-400L/h
4、系統配置清單
|
序號 |
名 稱 |
規格型號 |
數量 |
|
1 |
表冷段 |
|
1套 |
|
2 |
噴水室 |
|
1套 |
|
3 |
恒溫室 |
|
1套 |
|
4 |
風機 |
CF-11 |
1套 |
|
5 |
制冷壓縮機 |
日立SL232 |
1套 |
|
6 |
風冷冷凝器 |
12M2 |
1套 |
|
7 |
立式儲液器 |
1HP |
1只 |
|
8 |
盤管蒸發器 |
|
1套 |
|
9 |
不銹鋼水泵 |
370W |
1套 |
|
10 |
流量計 |
LZB-15 |
1只 |
|
11 |
加濕器 |
GO－2028 |
1臺 |
|
12 |
測量控制系統 |
|
1套 |
