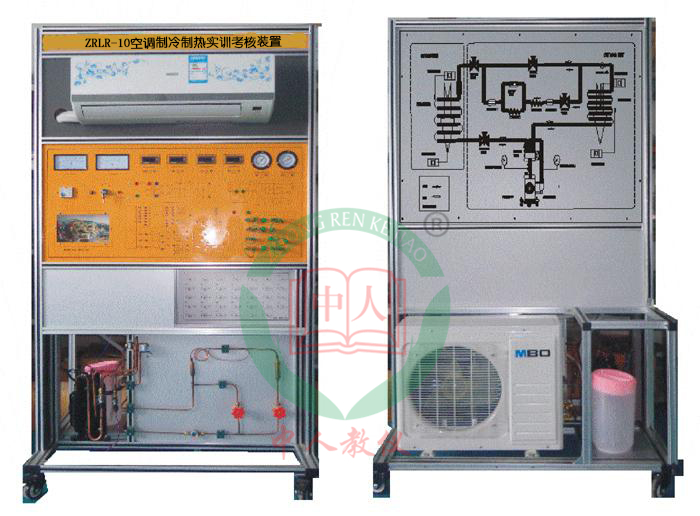

上海中人專業提供ZRLR-10空調制冷制熱實訓考核裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRLR-10空調制冷制熱實訓考核裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRLR-10空調制冷制熱實訓考核裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRLR-10空調制冷制熱實訓考核裝置
一、概述
"空調制冷制熱實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
二、裝置特點
1.系統采用真實的格力的制冷機組，與實際教學接軌。整個空調系統真實完整, 與市場上的遙控熱泵空調的總體結構、性能完全相同。具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能
2.整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的要求
3.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、背后有整個熱泵空調系統原理圖；主面板左邊設有一塊有機玻璃板，透過它可看到空調器主控板的器件及布局；主面板中間印有控制系統原理圖，并設有相應測試點；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分，相應部件均有名稱標識
4.裝置設有室外機部件電氣控制線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利于學生將理論應用于實際，并培養學生實際操作動手能力
5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
三、技術性能
1.輸入電源：單相三線 AC220V ±10% 50Hz
2.裝置容量：＜1kVA
3.外形尺寸：1100mm×700mm×1610mm
4.制冷劑類型：R410
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、設備配置功能
實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成
1.實訓臺：鋁合金雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。裝置背面可觀察制冷系統管路的結構，用于模擬空調器電氣故障排除和設置。
2．設有老師故障設置故障單元，老師可在設置單元 內設置幾十個故障。
3 學生故障排除單元，當老師設置好故障后，學生可分析故障，檢測出故障的發生單元和部位。也可通過數據分析系統，自動測試出故障并排除故障。
4.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件
5.交流電源控制單元：單相三線220V交流電源供電，交流電壓表1只， 測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～5A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
6.制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～5.5MPa,可顯示系統工作時低壓側和高壓側的壓力
7. 溫度檢測單元：提供4只溫度表，，三位半數顯，分別測量環境溫度、出風口溫度、冷凝器溫度和蒸發器溫度
8. 模擬故障設置：模擬故障設置多元化，制冷故障設置有蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵；電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點。
五空調器運行數據分析系統
1、數據測試系統可快速測量空調故障發生的電路部分
2、可檢測空調機有無通信數據
3、可模擬外機與空調內機的通信數據，從而來控制內機
4、測量機器的運行狀態，讀出各傳感器的實時溫度。
5、可測量變頻空調器運行數據
6、可模擬外機與空調內機的通信數據，從而來控制外機
六、故障說明
1.斷開N2線圈：模擬變壓器T的副邊N2開路，整機不工作
2.斷開橋式整流橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
3.斷開7805穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
4.斷開紅外接收管1腳：模擬紅外接收管無電源輸入，不能遙控
5.斷開X105溫度傳感器電阻：模擬壓縮機過熱，熱保護故障
6.外機管溫傳感器壞，空調器不工作，顯示故障代碼
7. 外機環境溫傳感器壞，空調器不工作，顯示故障代碼
8. 外機壓力保護傳感器壞，空調器不工作，顯示故障代碼
9. 內機步進電機壞，空調器工作，不掃風。
10. 內機管溫傳感器壞，空調器不工作，顯示故障代碼
11. 室內傳感器壞，空調器不工作，顯示故障代碼
12. 室內風機調整電路壞，空調器不工作，顯示故障代碼
13.斷開步進電機兩組線圈：模擬步進電機兩組線圈開路
14.斷開繼電器RY4線圈：模擬繼電器RY4線圈壞，輔助加熱器不起作用
15.斷開繼電器RY2線圈：模擬繼電器RY2線圈壞，室外風機不轉
16.斷開繼電器RY7線圈：模擬繼電器RY7線圈壞，室內風機低速時風機不轉
17.斷開繼電器RY6線圈：模擬繼電器RY6線圈壞，室內風機中速時風機不轉
18.斷開繼電器RY5線圈：模擬繼電器RY5線圈壞，室內風機高速時風機不轉
19.斷開繼電器RY1線圈：模擬繼電器RY1線圈壞，壓縮機不工作
20.斷開繼電器RY3線圈：模擬繼電器RY3線圈壞，電磁四通閥不工作
21.變頻空調器室外與室內機通訊故障
22.模擬電網電壓的波動：模擬電網電壓調壓器可調
七、實訓項目
1、初級技工基本技能實訓
2、制冷系統專用工具的基本操作
3、制冷系統管件焊接
4、制冷系統的檢漏
5、制冷系統的抽真空與充注制冷劑R410
6、中級技能實訓（設計、安裝、調試及檢修）
7、格力KFR-26型空調主控板電路原理
8、空調電器元件的測量及系統運行
9、格力KFR-26型空調器故障與分析
10、空調檢測與故障分析
