上海中人專業提供ZRHG-HY恒壓過濾實驗裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRHG-HY恒壓過濾實驗裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRHG-HY恒壓過濾實驗裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRHG-HY恒壓過濾實驗裝置

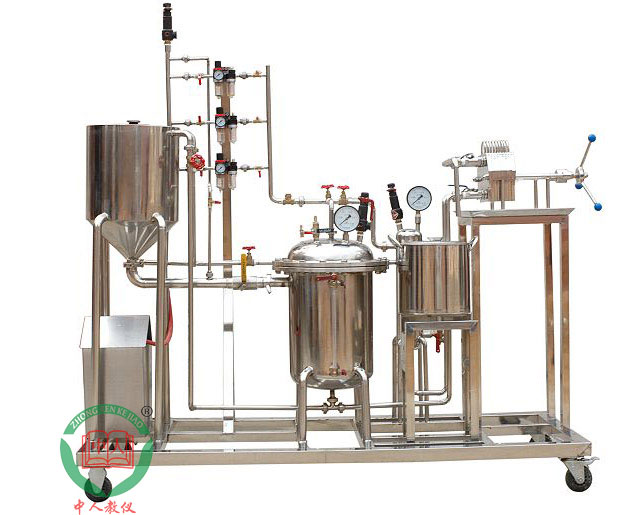

參考圖片
一、設備功能：
1、通過本裝置學生可了解板框過濾機的結構、板框排列順序及操作。
2、通過本裝置可測定恒壓過濾常數和濾餅的壓縮性指數s。
3、通過本裝置可使學生了解操作壓力對過濾速率的影響，掌握過濾過程中的各種關系及相關公式，驗證過濾基本理論。
4、通過本裝置能讓學生學習洗滌速率測定方法及操作。
5、學習對正交試驗法的實驗結果進行科學的分析，分析出每個因素重要性的大小，指出試驗指標隨各因素變化的趨勢，了解適宜操作條件的確定方法。
二、設備特點
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用304衛生級不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、該實驗裝置是由過濾板、過濾框組成的小型工業用不銹鋼板框過濾機，能完整地體現了板框壓濾機的構造和操作流程，采用無噪音壓縮機，采用氣動配料、氣動攪拌加壓技術，操作簡單。
5、濾板采用平面螺紋網狀形，結構先進，容易清洗，能有效延長各種濾膜的使用壽命。
6、產品所有密封部件均采用硅橡膠或氟橡膠（耐酸耐堿）密封圈，耐高溫、耐腐蝕、無毒、無滲漏，設備采用機械壓緊方式，密封性能好。
7、裝置設計可360度觀察，實現全方位教學與實驗。
三、設備使用環境及參數
板框：框厚度25mm，過濾面積 0.024m2，3板2框。
過濾壓力：0～0.3MPa。
溫度：常溫。
過濾常數K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400
壓縮性指數 s ：0.1-0.3，物性常數 k：1.0×10-9--3.5×10-9
水：裝置自帶不銹鋼水箱，連接自來水。實驗時物料在配料罐攪拌均勻后進入加壓罐，再有空壓機壓入過濾器。
電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：固體CaCO3，外配設備：秒表。（用戶自配）
四、設備構成
1、主要組件：板框過濾機、空壓機、電機、3個調壓閥、加壓罐、清水罐、配料罐、計量槽、壓力表、數顯儀表等。
2、304衛生級不銹鋼板框：共4塊框5塊板，板框過濾器過濾面積≥0.04m2。
3、304衛生級不銹鋼配料罐：φ400×600mm，上帶電機攪拌。
4、304衛生級不銹鋼加壓罐：φ350×500mm，臥式貯罐，高強玻璃視鏡，0.4MPa安全閥(安全壓力可調)，自卸壓。
5、304衛生級不銹鋼清水罐：φ159×500mm，臥式貯罐。
6、濾液量采用計量槽測定，計量槽由有機玻璃制成，容積：約25L，配刻度管，頂部帶蓋。
7、過濾壓力調節控制：過濾壓力通過三組恒壓調節閥來控制，可一次完成三個壓力實驗過程，三組壓力可以自由設定調節。三組壓力之間通過球閥來切換。
8、配料罐攪拌電機：電壓AC220V，功率90W，攪拌器轉速：0-200r/min。
9、壓力表，測量范圍：0-0.4MPa。
10、宇電AI501（帶485接口）溫度數字顯示儀。
11、Pt100熱電阻溫度傳感器 ：0—100℃。
12、靜音式空氣壓縮機，排氣量0.036m3/h，壓力≥0.7MPa，功率：750W。
13、電器：接觸器、開關、漏電保護空氣開關。
14、管道均為304衛生級拋光鏡面不銹鋼材質，閥門、管件接頭均為304衛生級快裝不銹鋼，方便拆裝。
15、測控部分：噴塑控制箱（含接地柱）：測控、電器設備在實驗架上。
16、對象部分：304不銹鋼材質框架1600*700*1950mm(長×寬×高)，帶腳輪及禁錮腳。
