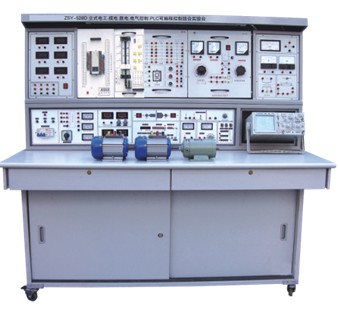

上海中人專業提供ZRGL-528E 立式電工•模電•數電•電氣控制•PLC可編程控制綜合實驗裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRGL-528E 立式電工•模電•數電•電氣控制•PLC可編程控制綜合實驗裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRGL-528E 立式電工•模電•數電•電氣控制•PLC可編程控制綜合實驗裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRGL-528E 立式電工•模電•數電•電氣控制•PLC可編程控制綜合實驗裝置ZRGL-528E 立式電工·模電·數電·電氣控制·PLC可編程控制綜合實驗裝置
一、本產品的特點：
實驗臺具有較完善的安全保護措施，較齊全的功能。電工、電氣控制、PLC可編程控制實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗復雜程度選取掛箱個數，根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗臺結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。
二、適用范圍：
適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制、PLC可編程控制設備等課程實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺、實驗屏和實驗操作桌結構和功能：
1、實驗臺構成與性能
1.1.電源及參數
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流
C組:低壓直流穩壓電源，電壓5V，電流
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為
E組:單相交流市電輸出，供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波、矩形波。
1.2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f
1.2.6
1.2.7輸出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
1.2.9壓控振蕩(VCF)：加外加直流電壓0--±5V變化時，對應的頻率變化大于l00:1。
1.2.10輸出衰減:20dB 40dB 60dB
1.3頻率計數器:
1.3.1測頻范圍:lHz～l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7絕緣電阻：>
1.8漏電保護：漏電動作電流≤30MA
２、實驗屏：
2.1外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000uA。
2.2外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～10mA。
2.3外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
2.4外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
2.5外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
2.6外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
2.7四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
2.8指針式功率因數表：外測實驗電路功率因數，2.5級。
2.9指針式±100uA電流表，1.5級，外測。
2.10指針10mA電流表，1.5級，外測。
2.11實驗變壓器：100W，220V/36V+110V，接線端已由面板接線柱引出，實驗方便。
2.12日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13實驗屏中部：實驗模塊掛箱實驗時安放位置。掛箱調換，安放方便。
3、實驗操作桌：加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。
四、設備構成：
實驗裝置由實驗屏、實驗模塊掛箱、實驗臺、實驗操作桌構成。一臺二座，規格：160×70×
1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
2、實驗臺：由電源、信號源、安全保護裝置構成。
3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
4、實驗模塊掛箱：
ZSY-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
ZSY-02 由常用分立元件，RC選頻網絡測定單元組成。
ZSY-03 三相負載
ZSY-04 繼電控制一單元
ZSY-05 繼電控制二單元
ZSY-06 繼電控制三單元
ZSY-07 直流電機實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱。
ZSY-08 數電、模電九孔萬能實驗插板一、二單元
ZSY-09 PLC主機及轉換接口、開關：主機為三菱FX1N-40mR，隨機配置仿真教學軟件一套、工控組態軟件一套
PLC模擬演示實驗掛箱十七塊（規格：
|
1）PLC001 交通信號燈PLC自動控制實驗掛箱 4）PLC004 四層電梯的PLC自動控制實驗掛箱 （實物） 5）PLC005 加工中心刀具庫選擇控制實驗掛箱（實物） 7）PLC007 電機的自動控制實驗掛箱（實物） 8）PLC008 步進電機的PLC控制實驗掛箱（實物） 9）PLC009 模擬電視發射塔實驗掛箱 |
10）PLC010 自動送料裝車系統實驗掛箱 11）PLC011 自動售貨機實驗掛箱 13）PLC013 水塔自動供水系統實驗掛箱 14）PLC014 郵件自動分揀系統實驗掛箱 15）PLC015 自動洗衣機系統實驗掛箱 16）PLC016 電鍍系統實驗掛箱 17）基礎實驗掛箱 |
五、器材配備(1臺2座)：
2臺180W三相電動機，1臺100W直流電動機，1只MF47萬用表，1只數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內），1套工具，2張學生凳。
六、實驗內容：
（一）電工部分 能完成“ZSY-528電工實驗裝置全部實驗內容(見331頁)；
（二）數電、模電部分：能完成“WBK-530數電、模電實驗室成套設備”的實驗內容(見339頁)；
（三）電氣控制部分：能完成“XDT-18B電力拖動實驗室成套設備”實驗內容(見370頁)。
（四）PLC可編程控制部分：
|
1．與、或、非邏輯功能實驗 2．定時器、計數器功能實驗 3．跳轉、分支功能實驗 4．移位寄存器實驗 5．數據處理功能實驗 6．微分、位操作實驗 7．交通信號燈PLC自動控制實驗 8．攪拌器的PLC自動控制實驗 9．LED數碼官顯示PLC自動控制實驗（實物） 10．四層電梯的PLC自動控制實驗（實物） 11．加工中心刀具庫選擇控制實驗（實物） |
12．藝術彩燈造型的PLC控制實驗 13．電機的自動控制實驗 （實物） 14．步進電機的PLC控制（實物） 15．模擬電視發射塔實驗實驗 16．自動送料裝車系統控制實驗 17．自動售貨機實驗 18．自動成型實驗 20．郵件自動分揀實驗 19．水塔自動供水控制系統實驗 21．自動洗衣機控制系統模擬實驗 22．電鍍過程控制實驗 |
（五）PLC綜合實驗部分
|
1．PLC控制三相電動機動機啟動停止 2．PLC控制三相異步電動機正轉、反轉 3．PLC控制三異步電動機順序啟動 |
4．PLC控制三相異步電動機往返運動 5．PLC控制三相異步電動機Y/△啟動 |
