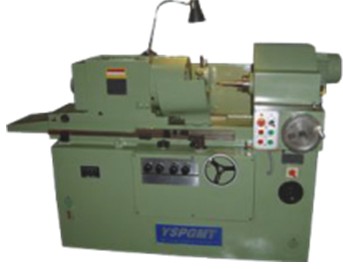

上海中人專業提供ZR-M2110 內圓磨床,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZR-M2110 內圓磨床，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZR-M2110 內圓磨床，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZR-M2110 內圓磨床ZR-M2110 內圓磨床
一、功能特點：
1.機床的進給及補償，由傳動機構執行。進給系統具定程磨削功能，采用手動或液壓二種進給方式。
2.工作臺快退設有中停裝置，快退距離可按需要調整，以減小輔助時間。
3.工作臺起動手把設有安全聯鎖裝置，確保裝卸和測量工件時的安全性。
4.機床砂輪軸最高轉速為24000轉/分，以提高磨削小孔時的質量。
5.用戶特殊訂貨，可改裝電主軸變頻調速以磨削小直徑內孔。
二、技術參數
|
序號 |
項 目 |
規 格 參 數 |
|
1 |
磨孔直徑(mm) |
Ø6～Ø100 |
|
2 |
工件最大旋徑(mm) |
罩內Ø260罩外Ø480 |
|
3 |
工件轉速(r/min) |
180～500 4級 |
|
4 |
工作臺最大行程(r/min) |
550 |
|
5 |
進給分辨率(mm) |
0.002 |
|
6 |
機床外形尺寸(mm) |
2363×1260×1310 |
|
7 |
圓度(μm) |
2.5 |
|
8 |
粗糙度(μm) |
Ra0.63 |
|
9 |
孔長度(mm) |
69100150 |
|
10 |
床頭箱回轉角度(0) |
20 |
|
11 |
砂輪轉速(r/min) |
18000 24000 |
|
12 |
工作臺運動速度(工作修正)(m/min) |
1.5～6 0.1～1 |
|
13 |
機床總功率(kw) |
3.8 |
|
14 |
機床重量(kg) |
1600 |
|
15 |
圓柱度(μm) |
4 |
