產品名稱:[ZRLY-38地鐵車站通風(防排煙)系統模擬平臺]

上海中人專業提供ZRLY-38地鐵車站通風(防排煙)系統模擬平臺,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRLY-38地鐵車站通風(防排煙)系統模擬平臺,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRLY-38地鐵車站通風(防排煙)系統模擬平臺,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞:ZRLY-38地鐵車站通風(防排煙)系統模擬平臺

ZRLY-38地鐵車站通風(防排煙)系統模擬平臺

一、概述
由于地鐵車站局限性、在滿足地鐵車站通風空調系統基本功能的前提下,通過對地鐵隧道通風系統和空調系統進行優化設計時,都要加入通風與排煙系統結全的模式。
地鐵車站通風(防排煙)系統模擬平臺”是根據地鐵系統的實際圖紙縮小化制作的一個地鐵車站通風(防排煙)系統模擬實訓平臺。可滿足主要適用于“智能交通工程”、“公路運輸與管理”、“高等級公路維護與管理”、“交通安全與智能控制”等相關專業的實訓教學。
二、特點
1、綜合式:
系統采用空調與排煙、通風混合方式進行設計,與現代地鐵通風防排煙模式一樣。
2、功能性:
在大多地鐵系統車站中,空調通風(防排煙)系統使用兩套同樣的系統來進行空調通風(防排煙),本系統只取其中一個端面作為系統組成部分。
地鐵通風防排煙系統制式:
車站公共區與區間隧道的分隔形式不同,習慣叫系統制式。目前主要有屏蔽門和安全門兩種制式,本系統的屏蔽門方式。
屏蔽門車站系統模式特點:
系統公共區與隧道軌行區隔開,車站公共區設置空調通風防排煙系統,設置屏蔽門將站臺公共區與隧道軌行區完全屏蔽。
三、技術參數
1、輸入電源:單相三線~220V±10% 50Hz;
2、工作環境:環境溫度范圍為-5℃~+40℃  相對濕度<85%(25℃)  海拔< 4000m;
3、裝置容量:<3.8kVA;
4、尺寸:長2500MM*寬500MM*高2000MM
四、裝置組成功能

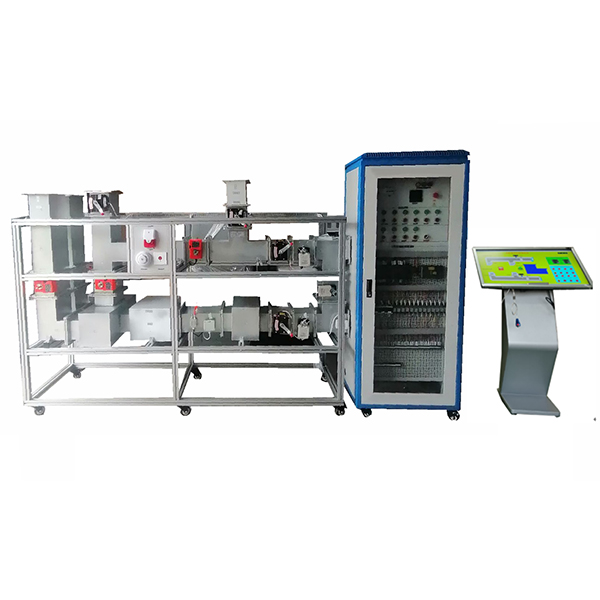

裝置心4040鋁材為主體框架,尺寸:長2500MM*寬500MM*高2000MM,框架內包含新風井(模擬)、排風井(模擬)、新風機、回/排風機、排煙風機、電動調節閥、電動排煙防火閥、自動防煙防火閥、通風管路、相關傳感器以及就地控制柜等。充分地展示了空調通風(防排煙)系統結構形式、控制原理。系統主要組成由下面幾個部分組成
1、屏蔽門車站制式地鐵車站通空調通風系統:
空調通風系統由排風風機、排風管道、電動排風閥、散流器、混風室、表冷器、電動防火閥組成。在正常情況下,由制冷系統提供冷熱源為車站、廳內提供適合的溫度、濕度,氧氣、通風量。排出車站室內混沌空氣、
2、屏蔽門車站制式地鐵車站排煙系統:
排煙系統由排煙風機、排煙管道、70度排煙閥、散流器、電動防火閥,煙霧報警器、緊急開關組成。當系統出現火災報警時系統接收火災信號,自動啟動風機、電動執行閥、70度排煙閥,排出室內煙霧。
3、屏蔽門車站制式地鐵車站新風送風系統:
新風送風系統由:新風風機、送風管道、電動排風閥、散流器、混風室、電動防火閥組成。在正常情況下,為車站室內提供新鮮可靠質量的空氣。當系統出現火災報警時系統接收火災信號,自動啟動風機、電動執行閥、70度送閥,給大廳輸入足夠的風量。
4.數字量傳感器監測:
包括點溫度、送風系統溫度、濕度進出口風速度、送風速度、全部采用4-20MA.0-10V。
5、地鐵車站煙霧報警系統:
由一套煙霧報警器、手動按鈕報警器,報警燈,PLC控制器組成,當系統出現火災報警時系統接收火災信號,并發出指令。
6.運行特征:
同步軟件動畫顯示,可以通過電腦動畫系統,演示在不同工況時的參數變化及空調通風、防、排煙、系統流程動畫,可以模塊地鐵系統在各種參數變化時,各個子系統的工作、情況、如閥門的開啟動,風機的工作模式等級。
教學同步動畫控制,軟件與裝置結合,在設備上任何一點操作,軟件會有同步的動畫控制,以及大廳、站廳、管道內的的原理數據控制關系。
7、觸摸式一體機:
內裝多功能教學軟件,10點紅外屏,處理器I3,硬盤:126G,尺寸:32寸,內存:4G,網絡,無線(用戶自備)。
8、調節閥:
開關型:DC24,可手動開啟,帶反饋信號,在空調通風系統時為系統調節空氣質量
9、防火排煙閥:
開關型:DC24,可手動開啟,帶反饋信號,70/280度關閉。
10、地鐵車站控制系統
以西門子PLC:主站PLC主機PLC主機(S7-200 SMART CPU SR30 AC/DC/RLY),與上位計算機進行連接,將PLC及其控制和采集的運行參數顯示到上位計算機上面,上位計算機安裝有組態軟件。
五、實訓項目;
1、地鐵車站通風防、排煙系統組成
2、地鐵車站通風空調系統組成
3、地鐵車站通風防排煙系統運行
4、地鐵車站通風防送風系統組成
5、地鐵車站通風、防、排煙系統空調系統自動運行
6、地鐵車站通風、防、排煙系統送風系統的調試
7、地鐵車站通風防排煙安裝要求
8、火災事故工況模擬演示運行、
9、傳感器在系統中和運行、聯機控制方式
