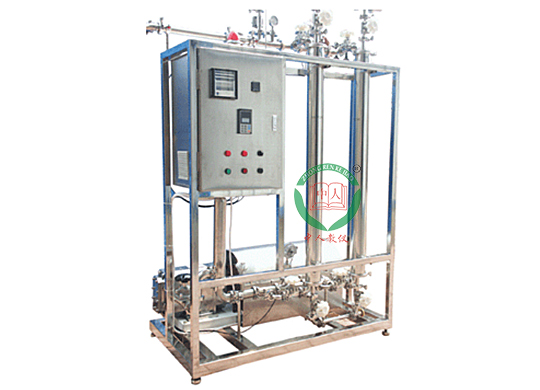

ZR-138反滲透實驗裝置

一．概況

100L/H一級反滲透設備采用了反滲透膜和技術，此設備由三部分組成：前置預處理、一級反滲透處理。出水電導率≤10μS/cm，產水量100L/H。

進水要求：使用符合國家生活飲用水標準的市政供水。

1.前置預處理

合適的預處理對反滲透裝置長期安全運行是十分重要的。有了滿足反滲透進水水質要求的預處理，就可以確保產品水（滲透水）流量維持穩定；脫鹽率維持在某一值上的時間長；產品水回收率可以不變；運行費用做到最低；膜使用壽命較長等。具體來說，反滲透預處理是為了做到：

⑴防止膜表面上污染，即防止懸浮雜質、微生物、膠體物質等附著在

膜表面上或污堵膜元件水流通道。

⑵防止膜表面上結垢。反滲透裝置運行中，由于水的濃縮，有一些難溶鹽如CaCO3、CaSO4、BaSO4、CaF2等沉積在膜表面上，因此要防止這些難溶鹽生成。

⑶確保膜免受機械和化學損傷，以使膜有良好的性能和足夠長的使

壽命。

此設備前置預處理有自動機械過濾器、自動活性炭過濾器、自動鈉離子軟化器、保安過濾器組成。

砂過濾器使用玻璃鋼桶，內裝石英砂、鐵礦石，能有效去除水中含有的懸浮物，凝聚的片狀物以及用沉淀法不能去除的粘結膠質顆粒和鐵離子等。

 碳過濾器使用玻璃鋼桶，內裝活性炭，能有效的去除水中含有的有機物、部分重金屬離子等。

  鈉離子軟化器使用玻璃鋼桶，內裝鈉型陽離子交換樹脂，原水通過鈉型陽離子交換樹脂，使水中的硬度成分Ca2+離子、Mg2+離子等與樹脂中的Na+離子相交換，從而吸附水中的Ca2+離子、Mg2+離子等，使水得到軟化。

  保安過濾器內裝5微米PP濾芯，過濾水中的微細懸浮物。

通過前置預處理，水質達到淤泥密度指數SDI＜3，水的硬度≤0.03mol/L。

2.二級反滲透裝置

原理：滲透是水從稀溶液一側通過半透膜向濃溶液一側自發流動的過程。半透膜只允許水通過，而阻止溶解固形物（鹽）的通過，見圖（a）。

濃溶液隨著水的流入而不斷被稀釋。當水向濃溶液流動而產生的壓力p足透膜從任一邊向另一邊流入的數量相等，即處于動態平衡狀態，而此時壓力p稱為溶液的滲透壓（注意：半透膜一邊是純水，另一邊是鹽溶液）。

二、主要技術指標及參數：

1、供水：

原水供水：符合國家生活飲用水標準的市政供水。

原水供應量：≥500 L/h。

2、供電：

電壓：380V

頻率：50HZ/60HZ

功率：≥3KW

優質水產水流量：100L/h

3、裝置外形尺寸：長1500 mm×寬500 mm×高1600mm

三、主要配置：

1、砂英過濾器(粗濾系統) 1套、外殼玻璃鋼材質：規格Ø200mm×1100mm

2、活性炭過濾器(吸附系統) 1套、外殼玻璃鋼材質：規格Ø200mm×1100mm

3、軟化器(精濾系統) 1套、外殼玻璃鋼材質：規格Ø200mm×1100mm

4、保安過濾器1套、

5、PP濾芯 1套、外殼PE材質：規格Ø100mm×700mm

6、超濾膜組件1支、規格HM90；UF4040 ；Ø100mm×700mm

7、反滲透膜組件1支、規格LCHR4040；Ø100mm×1000mm

8、反滲透裝置組成 1套、

9、壓力不銹鋼外殼1套、外殼304不銹鋼材質：規格Ø100mm×1000mm

10、304不銹鋼原水泵1臺、電源：380 V，功率750W，

11、304不銹鋼高壓泵 1臺、電源：380 V，功率1600W，

12、流量計2只、（量程16-160L/H）

13、純水電導率儀 1套、

14、原水箱1只、規格Ø700mm×900mm

15、出水箱1只、規格Ø400mm×700mm

16、預處理壓力表1只、

17、電器控制系統1套：

18、空氣開關1套、

19、交流接觸器 1套、

20、低壓保護器1套、

21、高低壓管路部分1套、

22、配套UPVC連接管道和閥門（中財品牌）。

23、不銹鋼框架實驗臺（40mm×40mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
