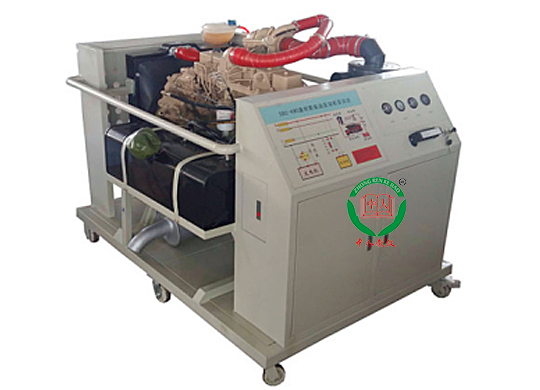

產品名稱:[ZRQCF-5東風/勇士柴油發動機實訓臺]
上海中人專業提供ZRQCF-5東風/勇士柴油發動機實訓臺,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRQCF-5東風/勇士柴油發動機實訓臺,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRQCF-5東風/勇士柴油發動機實訓臺,是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞:
ZRQCF-5東風/勇士柴油發動機實訓臺
ZRQCF-5東風/勇士柴油發動機實訓臺
一、產品簡介
該設備采用柴油發動機為基礎,可運行發動機,進行起動、加速、減速等工況的實踐操作,真實展示普通柴油發動機的組成結構和工作過程。
二、功能特點
1.真實可運行的普通柴油發動機,充分展示普通柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和柴油發動機實物,認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表,可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號,如電阻、電壓、電流、信號等。
5.實訓臺配備有油門控制裝置,可方便對發動機加速減速。
6.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接,表面采用噴烤漆工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、技術規格
外形尺寸:1500×1300×1300mm(長×寬×高)
工作電源:直流12V
燃油標號:依發動機型號
油箱容積:10L
工作溫度:-40℃~+50℃
顏色:7032
鋼管:40*40*3mm
面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
移動腳輪:200*100mm
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖(1.5mm冷板UV彩色噴繪) |
套 |
1 |
2 |
組合儀表 |
原車 |
套 |
1 |
3 |
點火開關 |
原車 |
個 |
1 |
4 |
普通柴油發動機總成 |
原車 |
套 |
1 |
5 |
燃油箱 |
10L |
個 |
1 |
6 |
油門控制裝置 |
|
套 |
1 |
7 |
進、排氣管(帶保護罩) |
原車 |
套 |
1 |
8 |
水箱(含保護罩) |
|
套 |
1 |
9 |
蓄電池 |
12V 80Ah |
臺 |
1 |
10 |
繼電器 |
含:起動繼電器、預熱繼電器等 |
套 |
1 |
11 |
保險絲盒 |
|
個 |
1 |
12 |
電源總開關 |
50A |
個 |
1 |
13 |
移動臺架(帶自鎖腳輪裝置) |
1500×1300×1300mm
(長×寬×高) |
臺 |
1 |
14 |
故障模擬與排除裝置 |
|
套 |
1 |
15 |
設備教師手冊 |
|
套 |
1 |
16 |
設備合格證、保修卡 |
|
套 |
1 |
