ZRCPC-8000熱控儀表及控制實訓裝置

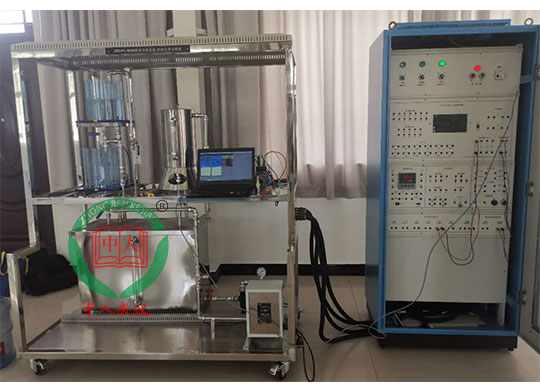

參考圖片
1、概述
模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。
主要技術參數
2、設備特點：
（1）、分體式設計，模塊化組裝式結構，容易組成不同控制系統。
（2）、二水箱配置；一路供水系統。
（3）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（4）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。
（5）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
（6）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
（7）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
（8）鍋爐加熱程控保護系統
A、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。
B、電加熱管電源控制開關采用鑰匙開關，不實驗時，由教師保護放置鑰匙，避免無關人員誤操作。
（9）、電源保護措施
A、加有電流型漏電保護器。
B、三相電源加有保險管，防止斷路。
（10）、電源啟停控制方式；
采用啟停按鈕控制接觸器來控制電源的啟停。
（11）、漏電保護裝置及安全性和安全承諾；
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
3、技術參數與要求:
（1）.電源：AC220V±5%50Hz。
（2）.環境濕度：≤90%（40℃）。
（3）.控制柜尺寸：長×寬×高＝800mm×600mm×1700mm。
（4）.額定功率：≤3.5KW
（5）.安全保護措施：具有接地、短路保護功能，安全性符合相關的國標標準。
4、控制系統配置
（1）.水泵磁力泵：2800r/min,250W,AC22～380，△/Y,1.16/0.67A
（2）.MM420西門子變頻器：輸入電源：220VAC，50Hz；輸出：三相220VAC0.4Kw；輸出頻率變化范圍：0-250Hz，實際應用設定為50/60Hz；信號輸入：4-20mADC。西門子變頻器MM420（AC380V），鈕子開關3只，電位器1只，安全插口29只
（3）加熱鍋爐：固態繼電器（歐姆龍G3NB-240B，110～220V，40A）一只；加熱棒（1000W，AC220）1只，繼電器安全護罩80mm×110mm×55mm。
5、儀表設備及軟件組成：
（1） 擴散硅壓力（液位）變送器：進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。
（2） Pt100溫度傳感器及溫度變送器：Pt100：A級；溫度變送器：0.5級精度，0-100℃
（3） 渦輪流量計及流量變送器：量程：選0-800L/h；輸出信號：4-20mADC；精度：0.2級。
(4) 壓力變送器
(5)震動變送器
（6）速度變送器
（7） 西門子CPU224XP晶體管輸出，EM231熱電阻模塊1只，鈕子開關14只，安全插口35只
（8） 溫度控制儀：(AI818帶pid控制智能儀表，上海萬訊），溫控140mm×140mm×320
（9） PLC控制軟件
（10） 網絡控制軟件
（11） 實驗用淡藍色透明有機玻璃水箱：二個圓型有機玻璃水箱，厚度8mm，200*200*300
（12）.不銹鋼溫控實驗箱：由加熱箱、冷卻箱、溢流箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水斷電保護裝置，也防止溫度干燒。
（13）.不銹鋼儲水箱：內有獨特的結構設計和不銹鋼過濾網，拆洗方便
（14）.儲水箱自動進、排水裝置
（15）.管路、擾動系統：手動閥、活接、三通、彎頭、內螺接頭、外螺接頭
（16）.全部不銹鋼管及配件，增加設備的使用壽命。（17）.端子接線模塊：48位
（17）.實驗架：1500mm×800mm×1700mm
6、實驗目錄：
（1）.PLC和變頻器單元實訓
（2）.水位PID控制實訓
（3）.溫度控制實訓
（4）.過程控制對象硬件裝置結構認識及儀表操作，傳感器的校正(零點遷移與量程調整)實訓
（5）.實訓軟件及其開發平臺的熟悉實訓
（6）.控制回路的選擇及回路連接線實訓
（7）.變頻水泵運行特性與流量關系測定實訓
（8）.單容水箱液位數學模型的測定實訓
（9）.上水箱液位定值(隨動)控制實訓
（10）.工控組態軟件組態控制實訓
（11）.實時數據庫組態、M圖形動畫、報表、曲線、報警組態、設備通訊組態、腳本程序應用組態等實訓。
