上海中人專業提供ZRWL-A53物聯網綜合實驗箱,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRWL-A53物聯網綜合實驗箱，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRWL-A53物聯網綜合實驗箱，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRWL-A53物聯網綜合實驗箱

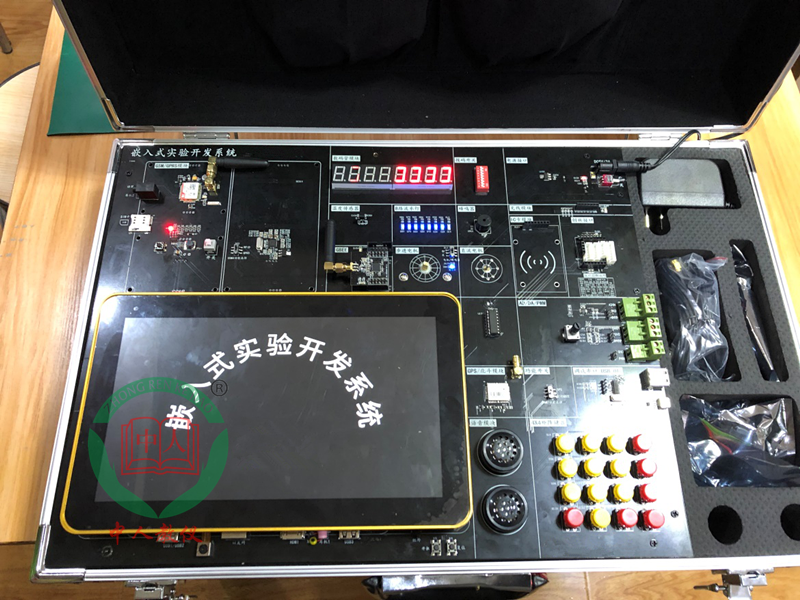

開發平臺由拔插式核心板、底板、10.1寸觸摸屏（可選7寸）、無線組網模塊、創新模塊五個部分組成。核心板采用8層板工藝設計，確保穩定可靠，可以批量用于平板電腦，車機，學習機，POS機，游戲機，行業監控等多種領域。同時支持4418核心板和6818核心板。三星S5P6818處理器，運行主頻高達，1.4GHz+，S5P6818內部集成了Mali-400MP高性能圖形引擎，支持3D圖形流暢運行，并可播放1080P全高清視頻。底板留有豐富的外設，幾乎可以演示6818芯片的全部功能，支持千兆以太網、板載LVDS接口、MIPI接口、USB、HDMI等。液晶板默認采用10.1寸TFT液晶屏，同時可選配7寸液晶屏，支持背光亮度無級調節。開發平臺保留了一個紅外一體化接收頭。為了適應教學，實驗開發系統添加了4*4矩陣鍵盤，8路LED流水燈、8路撥碼開關、8為共陽數碼管（支持動態掃描）、蜂鳴器、溫度傳感器、2路12位ADC、2路DAC和1路PWM、步進電機、直流電機（含碼盤）、SIM800CGPRS/GSM無線通信模塊、RFID射頻模塊、GPS/北斗通信模塊、無線通信接口（支持6種無線通信模），創新模塊接口（支持20多種傳感器/功能模塊）。
核心板適用于工控，電力，通訊，醫療，媒體，安防，車載，金融，消費電子，手持設備，游戲機，顯示控制，教學儀器等多種領域，它向下無縫兼容L4418CV3核心板，管腳定義完全相同，可廣泛用于POS，游戲機，教學實驗平臺，多媒體終端，PDA，點菜機，廣告機等領域。
功能特性：
內核：ARMCortex-A53八核；
主頻：1.4GHz*8；
內存：1GBDDR3，可定制2GBDDR3；
Flash：支持8GB/16GB/32GBemmc可選，標配8GBemmc；
24位RGB接口；
8位LVDS接口；
三路USBHOST接口，支持更多的USB設備同時使用；
USBOTG接口；
三路TTLUART接口；
1路TF卡接口；
8路LED指示；
復位按鈕；
軟件開關機按鈕；
標配外置揚聲器；
MIC輸入；
耳機輸出接口；
支持背光無級調節；
HDMI接口；
支持5點電容觸摸；
支持USB接口WIFI/BT；
支持多種SPI，I2C，UART，等外圍器件擴展；
支持MPEG4，H.263，H.264，MJPEG視頻編碼；
支持幾乎全格式視頻解碼；
支持2D，3D高性能圖形加速；
支持RTC時鐘實時保存；
支持千兆有線以太網 RTL8211E；
支持 BT656/BT601/MIPI 攝相頭接口；
GPS /北斗功能模塊；
GSM / GPRS 模塊；
支持外置 USB 3G 模塊；
支持 USB 鼠標，鍵盤；
支持紅外一體化接收頭；
支持 ZIGBEE 接口；
支持直流電機/步進電機；
支持 8 路動態掃描數碼管；
支持 8 路撥碼開關；
支持蜂鳴器；
支持 DS18B20 溫度傳感器；
支持 4X4 矩陣鍵盤，可做標準輸入設備；
支持無線四路射頻遙控；
支持打印機/壓力傳感器/人體紅外/超聲波/語音合成功能接口；
支持創新擴展接口；
1.配置清單：
1.1 CPU：8核微處理器Cortex-A53，運行主頻不低于1.4GHz；可選Cortex-A9處理器
1.2 1.2 RAM: ≥1G，DDR3或DDR4
1.3閃存: 8G，支持擴展
1.4支持語音、圖形、圖像、視頻處理, 支持支持3D圖形流暢運行，并可播放1080P大尺寸高清視頻
2.實驗系統其它資源
2.1顯示屏：≥10寸高清彩色液晶屏，可觸摸；可選7寸高清彩色液晶屏，可觸摸；
2.2 A/D轉換模塊：12位高精度；
2.3 D/A轉換模塊：12位高精度；
2.4音頻模塊：支持麥克風輸入和立體聲語音輸出；
2.5步進電機：DC5V供電，4線8拍；
2.6直流電機：DC5V供電，可實現電機正、反轉及1路PWM輸出；
2.7 LED數碼管: 8bit，支持動態掃描顯示；
2.8標準4*4鍵盤；
2.9撥碼開關8個；
2.10 LED燈 8個；
2.11 HDMI接口；支持MIPI/LVDS，支持雙屏異顯
2.12以太網接口；
2.13 USB接口: 同步支持不少于3個USB2.0及以上外部接口資源；
2.14復位電路；
2.15 UART串口；
2.16能適配各類傳感器模塊（具體模塊種類見第三部分：實驗系統配置的傳感器模塊），并配套相應的實驗項目，各模塊可以獨立使用或組建物聯網使用；
2.17支持Android 系統（版本不低于4.0）和Linux系統（版本不低于3.5），可在兩種操作系統間切換，且每種系統下均配有相應的實驗項目；
2.18提供安裝軟件及配套的實驗指導書、實驗教材、課件、程序源代碼等資料。
3.擴展模塊：
3.1.1 GPRS模塊
3.1.2 ZigBee模塊
3.1.3 Camera模塊
3.1.4 RFID模塊
3.1.5 Bluetooth模塊
3.1.6 WIFI模塊
3.1.7 GPS模塊
3.1.8溫度模塊
3.1.9壓力傳感器
3.1.10語音模塊
3.2.1北斗定位模塊
3.2.2 3G模塊
3.2.3酒精氣體模塊
3.2.4 FPGA模塊
3.2.5無線遙控模塊
3.2.6紅外報警模塊
3.2.7指紋識別模塊
3.2.8條碼掃描模塊
3.2.9 IC卡模塊
3.2.10聲響/光敏模塊
3.2.11可燃氣體模塊
3.2.12濕度模塊
3.2.13超聲波測距模塊
3.2.14紅外遙控模塊
3.2.15微型打印機模塊
