產品名稱:[ZRDQ-ZY電機裝配與運行檢測實訓考核裝置]

上海中人專業提供ZRDQ-ZY電機裝配與運行檢測實訓考核裝置,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRDQ-ZY電機裝配與運行檢測實訓考核裝置,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRDQ-ZY電機裝配與運行檢測實訓考核裝置,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞:ZRDQ-ZY電機裝配與運行檢測實訓考核裝置

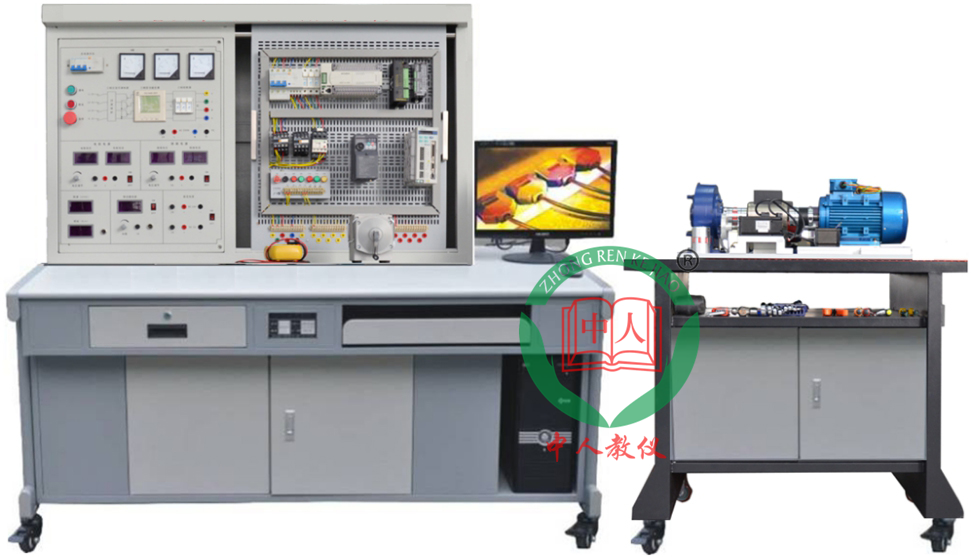

ZRDQ-ZY電機裝配與運行檢測實訓考核裝置


一、基本實訓項目

1)三相電流的測量;

2)電力綜合顯示儀表的使用;

3)轉速表、轉矩表的使用;

4)三相異步電動機直接起動、停車的控制電路連接;

5)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;

6)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接;

7)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;

8)三相交流異步電動機Y-△(時間繼電器切換)啟動控制電路的連接;

9)直流他勵電動機的啟停控制控制

10)直流他勵電動機的正反轉控制;

11)步進電機的控制;

12)步進驅動器的參數設置;

13)步進電機的PLC開環控制;

14)交流伺服電機的控制;

15)交流伺服驅動器的參數設置;

16)交流伺服電機的PLC半閉環控制;

17)無刷直流電機驅動器參數設置;

18)無刷直流電機的控制;

19)速度傳感器的使用

20)扭矩傳感器的使用

21)磁粉制動器的使用

22)變頻器面板功能參數設置和操作實訓;

23)變頻器對電機點動控制、啟停控制;

24)電機轉速多段控制;

25)工頻、變頻切換控制;

26)基于模擬量控制的電機開環調速;

27)基于面板操作的電機開環調速;

28)變頻器的保護和報警功能實訓;

29)基于PLC的變頻器開環調速;

30)PLC控制電機順序啟動;

31)PLC控制三相異步電動機Y-△啟動電路;

32)觸摸屏的參數設置;

33)觸摸屏的編程;

34)觸摸屏、PLC、變頻器的綜合實訓;

35)各電動機的轉速、力矩、功率測量與控制;

36)電機空載性能測試;

37)電機機械特性測試;

38)電機工作特性測試;

39)電機堵轉性能測試

40)電機機械裝調實訓;

41)電機特性曲線繪制

二、技術性能

1、輸入電源:三相四線(或三相五線)~380V±10%  50Hz

2、整機功率:≤1 KVA

3、工作環境:溫度-10℃~+40℃  相對濕度<85%(25) 海拔<4000m

4、、外形尺寸:展開:1850mm×700mm×1650mm(長×寬×高)

5、、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準

三、裝置特點

1、安全性強:各電源輸出、各測量儀表均有可靠的保護功能,具有完善、可靠的人身安全保護體系。

2、適應性強:能滿足各類學校相應課程的實驗教學,深度和廣度可根據需要作靈活調整,普及與提高可根據教學的進程作有機的結合。

3、科學性強:采用高精度智能化數據測量,實驗儀表采用指針式、數字式等多種形式,測量數據精度高。還可以利用計算機與其聯網,通過組態軟件在計算機組態,完成對實驗裝置的遠程監控。

4、綜合性強:同時提供多種交流與直流電機,在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房,安裝方便靈活。

5、配套性強:從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全,儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。

四、結構功能特點

實訓裝置臺采用電源控制及采集

(一)電源控制操作箱

采用抽屜式結構,平時可推進藏于實訓裝置內,電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分

1、交流電源保護裝置

1)三相四線電源經漏電保護器和短路保護裝置,由接觸器通過起、停按鈕進行操作,輸出到面板的安全連接插座

2)短路保護采用專利技術,當面板UVW輸出出現短路現象,保護裝置將斷開接觸器,并發出聲光報警。故障排除復位后方可重新啟動

2、交流電源

1)三相可調交流電源,通過6KVA三相同軸自耦調壓器進行調壓,可輸出三相0450V。可調交流電源輸出處設有過流保護。

2)輸出三相交流220V專用電源,供外部設備使用。

3、直流電源

1)提供兩路可調直流電源為DC 30~220V/2A,并帶過載、短路保護功能;配有專用數顯表對輸出電壓電流進行顯示。

25V/2A24V/6A穩壓直流電源各一組,還有短路保護功能。

30-1A穩流電源一組,用于對磁粉制動器控制。

4、測量儀表

1)智能數字多功能交流儀表(一只)

液晶顯示,多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數,如三相電壓電流、有功功率、無功功率、頻率功率因素數等,具有顯示直觀,精度高,穩定性好,抗震動等優點。功率表精度為0.5級,電壓、電流量程分別為450V15A

2)指針式交流電流表(三只):量程0-10A用于監視三相可調電源電流。

3)數顯直流電壓表(兩只):量程0-300V,分別監視直流可調電源(一)(二)輸出電壓。

4)數顯直流電流表(兩只):量程0-2A,分別監視直流可調電源(一)(二)輸出電流。

5)數顯直流電流表(一只):量程0-1A,用于監視穩流源輸出值。

5)數顯轉速表(一只):量程0-9999r/min,顯示轉速傳感器測量的轉速值

6)數顯轉矩表一只(一只):量程20N.M,用于顯示轉矩傳感器測量值

(二)電機機械載體

電機機械載體是采用鋼結構,由原動電機通過彈性聯軸器、傳動軸等不同的連接機構與扭矩傳感器對接,通過磁粉制動器對原動機進行加載。主包含以下部件:

無刷直流電動機500W、他勵直流電動機123W、磁粉制動器20Nm、動態扭矩傳感器20Nm、三相鼠籠式異步電動機370W、兩相步進電機、伺服電機SGDV-2R8A01

(三)安裝工具與輔助器材

包括工具箱、一字螺絲刀、十字螺絲刀、自動剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌C45、絕緣墊等。

(四)電機控制器件

包括直流無刷電機控制板、變頻器0.75KW、觸摸屏6AV6 648-0BC11-3AX0、可編程控制器FX3U-32MT/ES-A、擴展模塊 FX2N-16EYR、步進電機驅動器2M530、伺服驅動器SGDV-2R8A01A、無刷直流電機驅動器BL-2203C3P空氣開關6A、熔斷器3P、交流接觸器CJX2-0910 220V、熱繼電器、輔助觸頭組F4-22、輔助觸頭組F5-T2輔助觸頭組F5-D2

五、概述

本裝置是一種新型的電機實驗臺,同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段,更直觀地反應了電機控制的過程,強化了多種電機制作和電氣控制(拖動)方式,是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。
