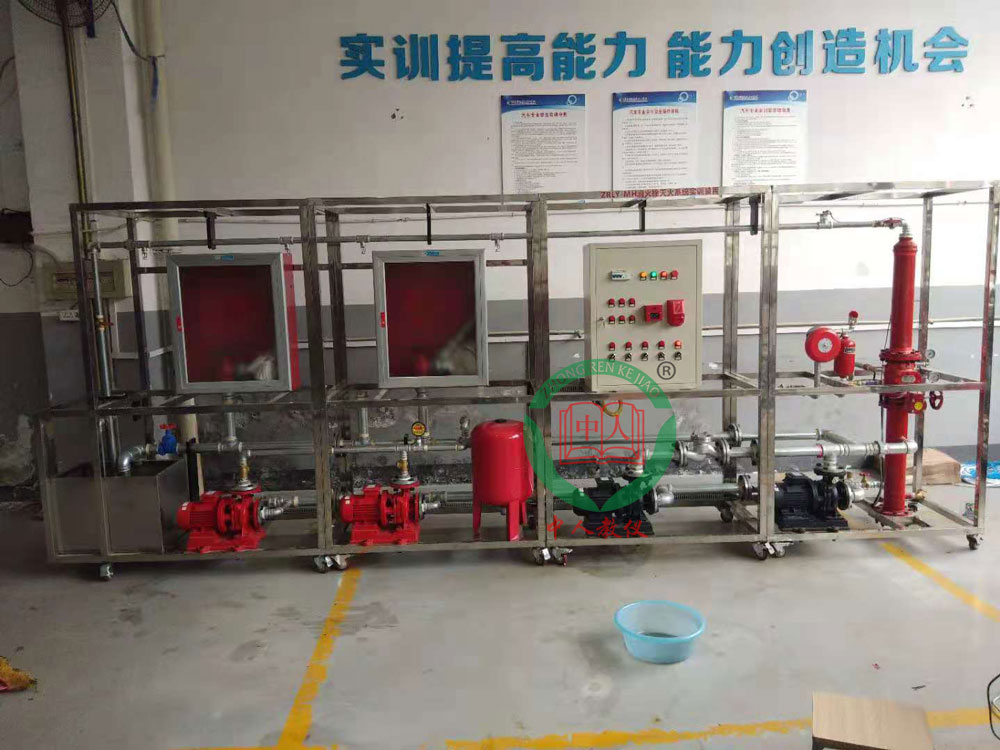

上海中人專業提供ZRLY-MH消火栓滅火系統實訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRLY-MH消火栓滅火系統實訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRLY-MH消火栓滅火系統實訓裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRLY-MH消火栓滅火系統實訓裝置
一、裝置構成
消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統
消火栓設備：由水槍、水帶、消火栓組成。
單出口消火栓、雙出口消火栓各2個， DN65。錦綸水帶：65mm，長度13m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。
給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
給水管道：直徑100mm鍍鋅鋼管；閥門：止回閥、閘閥、安全閥。所有閥門均滿足消防系統規范標準的要求并具有檢驗證明；
屋頂消火栓，供消火栓給水系統檢查試用之用。單出口消火栓：DN65；水泵接合器， 消防水池，消防水箱等組成。
水泵接合器：地上式，執行標準：
產品標準 《消防水泵接合器》GB 3446
工程標準 《建筑設計防火規范》 GB 50016
《建筑給水排水及采暖工程施工質量驗收規范》GB50242；
水泵要求：必需汽蝕余量 ：4
材質 ：碳鋼/鑄鐵
功率：1.1—18.5KW（w）
流量：0-45（L/S）
效率：79（%）
型號：XBD/LG/QW/WQ/ZW（L）/ZW（W）
壓力：0-2.5（MPa）
轉速 ：2900（r/min）
泵軸位置：邊立式
葉輪結構：閉式
葉輪數目：3-10
葉輪吸入方式：單吸式
供水流量：消防泵:40L/s; 穩壓泵:1.5 L/S
供水壓力：消防泵:0~1.6kW;穩壓泵:0~1.0kW
水泵數最：消防泵2臺;穩壓泵2臺 （一用一備）
單泵功率：消防泵:1.1-160MPa；穩壓泵:1.1-160MPa
恒壓精度：<0.01MPa
控制方式：恒壓控制、站控室指令控制
操作方式：手動、自動
二、設備配置
能進行消火栓系統管道及設備的安裝綜合實訓，并能進行消火栓系統運行工程的演示。
|
序號 |
名稱 |
型號 |
主要參數 |
|
1. |
測壓直流水槍消火栓 |
65mm口徑 |
|
|
2. |
室內室外消防栓 |
2.5 |
|
|
3. |
室內消防栓，消火栓箱 |
|
雙出口消火栓，口徑65mm，同時帶消防卷盤及消防軟管。 |
|
4. |
消防帶 |
|
長度15m，承壓能力0.6MPa |
|
5. |
消防泵 |
0.75KW |
|
|
6. |
高位水泵 |
0.75 KW |
|
|
7. |
不銹鋼水箱 |
|
|
|
8. |
消防管 |
DN100 |
|
|
9. |
國內隔膜式氣壓罐 |
50L |
|
|
10. |
電器控制箱 |
|
|
|
11. |
消火栓按鈕 |
|
|
|
12. |
消火栓報警指示燈 |
|
|
|
13. |
不銹鋼支架 |
|
|
|
14. |
消防管件接頭 |
|
彎頭，抱箍接頭 |
|
15. |
控制器 |
|
|
