上海中人專業提供ZRNJ-15拖拉機雨刮系統實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRNJ-15拖拉機雨刮系統實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRNJ-15拖拉機雨刮系統實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRNJ-15拖拉機雨刮系統實訓臺
一、產品簡介

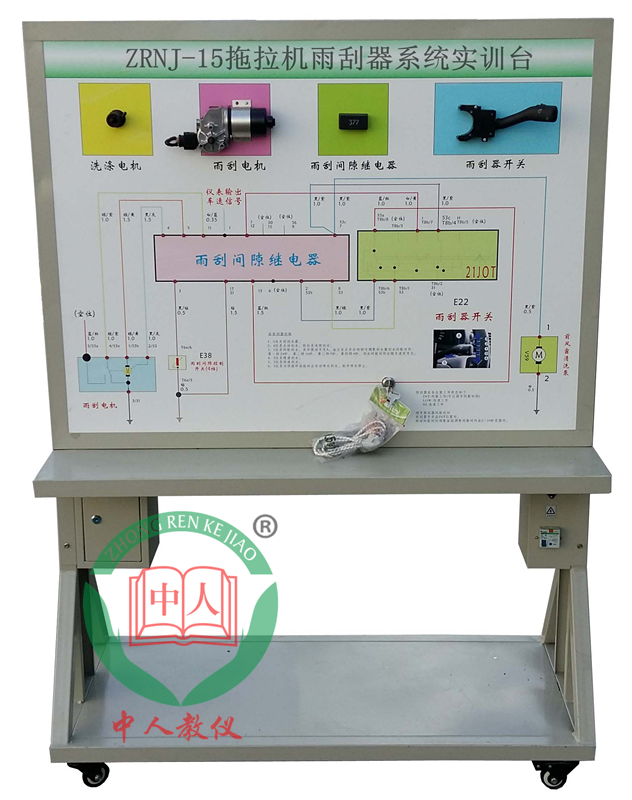

該設備采用750P拖拉機雨刮系統實物為基礎，充分展示拖拉機雨刮系統的組成結構和工作過程。
適用于學校對拖拉機雨刮系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的雨刮系統，充分展示雨刮和清洗系統的組成結構。
操縱組合開關的雨刮和清洗檔，可執行間歇刮水、低速刮水、高速刮水、清洗刮水等雨刮和清洗系統的功能，真實演示雨刮系統的工作過程。
2.面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析雨刮和清洗系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測雨刮和清洗系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
雨刮開關 |
|
套 |
|
|
4 |
雨刮總成 |
|
套 |
1 |
|
5 |
噴水電機 |
|
套 |
1 |
|
6 |
雨刮繼電器 |
|
個 |
1 |
|
7 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
|
8 |
故障模擬與排除裝置 |
|
套 |
1 |
