一、設備概述
本裝置是根據電梯安裝工藝和維保要求，結合當前電梯市場的門系統結構，而開發的一種適合各種電梯門系統安裝的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

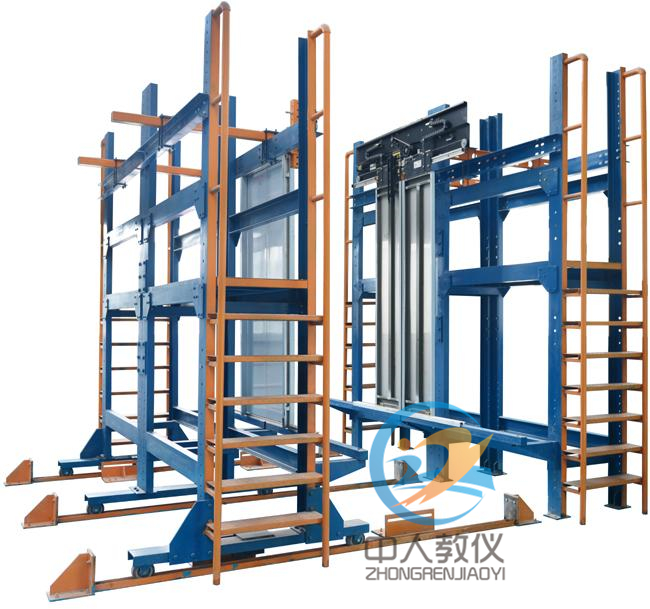

整個裝置由固定框架、移動框架、層門系統、轎門系統組成。獨特的設計使層門與轎門即能分開進行獨立安裝，又能移動框架進行合并，實現轎門層與層門聯動。使學生直觀地了解電梯門系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。
二、產品特點
1、采用了鋼結構框架平臺設計，整體外觀簡潔明了；
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用水平移動的方式，使層門與轎門分合移動式的進行安裝與調試；
4、適合各種電梯門系統的安裝。
三、技術參數
1、電源輸入：?jiǎn)蜗嗳� AC220V 50Hz；
2、工作環境：海拔＜1000m；溫度-10℃～+40℃；
濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3、框架移動行程：1440mm；
4、框架走廊寬度：60mm；
5、門安裝：適合各種電梯門安裝。
6、整機重量：≥4000kg；
7、外形尺寸：4780mm×3700mm×3510mm（長×寬×高）。
四、實訓項目
1、旁開式層門地坎安裝與調整；
2、旁開式門框安裝與調整；
3、旁開式層門上坎安裝與調整；
4、旁開式層門門扇安裝與調整；
5、層門門鎖的調整；
6、旁開式門機機構安裝與調整；
7、旁開式轎門安裝與調整；
8、門刀安裝與調整；
9、中分式層門地坎安裝與調整；
10、中分式門框安裝與調整；
11、中分式層門上坎安裝與調整；
12、中分式層門門扇安裝與調整；
13、層門門鎖的調整；
14、中分式門機機構安裝與調整；
15、中分式轎門安裝與調整；
16、門刀安裝與調整；
17、電梯門機參數的設置與調試；
18、門系統的保養。
五、配置清單
|
序號 |
名稱 |
數量 |
單位 |
|
1 |
固定框架 |
1 |
臺 |
|
2 |
移動框架 |
1 |
臺 |
|
3 |
C導軌 |
3 |
條 |
|
4 |
行程限位座 |
6 |
個 |
|
5 |
定位座 |
4 |
個 |
|
6 |
層門安裝支架 |
2 |
個 |
|
7 |
轎門安裝支架 |
2 |
個 |
|
8 |
旁開式層門 |
1 |
套 |
|
9 |
旁開式轎門 |
1 |
套 |
|
10 |
中分式層門 |
1 |
套 |
|
11 |
中分式轎門 |
1 |
套 |
|
12 |
旁開式門機 |
1 |
套 |
|
13 |
中分式門機 |
1 |
套 |
|
14 |
層門地坎 |
2 |
條 |
|
15 |
轎門地坎 |
2 |
條 |
|
16 |
旁開式層門上坎 |
1 |
套 |
|
17 |
中分式層門上坎 |
1 |
套 |
|
18 |
旁開式門框 |
1 |
套 |
|
19 |
中分式門框 |
1 |
套 |
|
21 |
安裝工具 |
1 |
套 |
|
22 |
說明書 |
1 |
份 |
