現代電氣控制系統安裝與調試,現代電氣控制系統實訓考核裝置

隨著我國經濟的不斷發展，職業教育成為了一種新型的教育方式，其主要的方式是通過自動扶梯模型，財會實驗室設備，光機電一體化實訓考核裝置， 透明液壓傳動實訓設備等教學設備來完成的。我國雖然在職業教育項目方面起步較晚，但經過不斷的實踐研究和對西方各國的借鑒，相信在不久的將來一定會構建專屬于我國當下社會情況的教育模式，從而有效的培養學生適應社會的能力，提高學生的綜合素養。

課堂培訓,課堂教學是最正規的一種安全教育的教學方式。以安全培訓教程為基礎教材進行課堂培訓，系統講解實驗室安全知識。通過這種方式的教學，學生對所學安全知識能有一個非常系統、全面的概念，并展開更深入的學習和研究。

高校實驗室是人才培養的重要基地，實驗室安全是實施人才培養和科學研究的根本保證。通過實驗室的安全教育，提高安全意識、掌握必要的安全規則，以減少實驗教學和科學研究過程中對人員與財產的傷害和破壞，杜絕安全事故的發生，為師生營造一個和諧的環境，使高校實驗教學及科研得以順利開展。

 一、現代電氣控制系統安裝與調試產品概述

該裝置具有電氣控制系統的電路設計、安裝和布線，傳感器接線與調整、PLC編程、模擬量模塊應用、人機界面組態、電機驅動（含變頻器及對應電機、伺服驅動器及伺服電機、步進電機及驅動器、繼電控制與保護、溫度控制器、增量型編碼器）參數設定、以及典型機床控制電路故障排除等功能。裝置中多參量實時手工給定（如速度實時變化給定、溫度變化實時給定、距離變化實時給定等），實現了系統控制的實時控制，真實的模擬和反映了工業控制的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力培養設備，通過在該設備上實訓，可使學生職業能力得到大幅度提升。

二、現代電氣控制系統安裝與調試產品特點

本裝置是由控制柜、受控對象等組成一個完整系統，具有占地面積小、操作方便、可移動、內部安裝有照明設施、操作面板,各控制點和通訊接口均引出到專用的接線板上，使實訓更加便捷。

控制元件（如PLC、變頻器、接觸器等）采用導軌式安裝，實訓時可根據需要進行合理的調整安裝，布線采用工業線槽板前布線方式，設備的進出線采用塑料軟管及接頭與受控對象進行連接，受控對象采用外置方式便于觀察。

本裝置采用模塊式結構，擴展性強，選擇不同的配置、調整系統參數，從而實現控制系統需求。

4.可靠性高:為了保證本產品實訓教學效果及確保產品質量穩定可靠，要求投標時提供省級以上部門出具的產品檢測報告，原件備查。

5.規范性高：為了防止出現“三無產品”，交貨時提供設備制造廠商名稱、商標及出廠合格證等齊全的相關信息。

三、現代電氣控制系統安裝與調試結構與組成

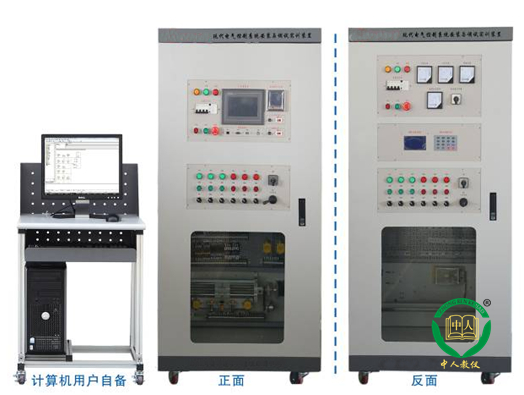

設備由實訓柜體、門板、電氣控制元件（組件）、儀表、實訓考核單元掛板、典型機床電路掛板、電機單元、運動單元、溫度控制組件、網孔掛板等組成。整個系統主要由主令電氣及儀表單元、PLC網絡組態單元、PLC控制單元、繼電控制單元、典型機床電路智能考核單元組成。

1. 實訓柜：采用鋼結構，帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由靈活的布置和安裝。

2. 主令電氣及儀表單元：該單元的主要組成部分包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。該單元是設備中的控制信號和顯示（指示）單元，在整個電氣控制系統中，起著向系統中的其他單元提供控制信號的作用。

3. PLC網絡組態單元：該單元的主要組成部分包括三菱Q型PLC、三菱FX3U型PLC、模擬量模塊、擴展模塊、0～20mA標準恒流源、0～10V標準恒壓源、數字式顯示儀表、伺服驅動器、步進驅動器等。PLC網絡組態單元是電氣系統程序控制的主要（上位機）控制單元，在整個系統中，起著對輸入信號處理和電氣控制信號輸出等重要作用。

4. PLC控制單元：該單元的主要組成部分包括三菱FX3U型PLC、模擬量模塊、擴展模塊、0～20mA標準恒流源、0～10V標準恒壓源、數字式顯示儀表、變頻器等。此單元是設備中電氣系統程序控制（下位機）的輔助控制單元，對輸入的信號進行處理以及輸出電氣控制信號。

5. 繼電控制單元：該單元的主要組成部分包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。同時還安裝由伺服、步進電機驅動的（可相互轉換）且裝有傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。此單元可實現基本的電機拖動控制，在整個電氣自動控制系統中，起著對PLC控制信號放大和執行的作用，同時也可實現獨立的繼電拖動功能。

6．典型機床電路智能考核單元：該單元的主要組成部分包括X62W銑床電路、T68鏜床電路、電腦智能考核以及PLC改造模塊等。該單元通過對典型機床電路故障現象的分析和判斷，測量和檢查故障點，使用電腦智能考核軟件排除故障，完成機床電路的故障檢查和排除。

四、技術性能

輸入電壓：三相五線 ～380V±10%  50Hz

工作環境：環境溫度范圍為-10℃～+40℃  相對濕度＜85%（25℃） 海拔＜2000m

裝置容量：＜1kVA

外形尺寸：850mm×800mm ×1800mm

安全保護：具有漏電保護，安全符合國家標準
