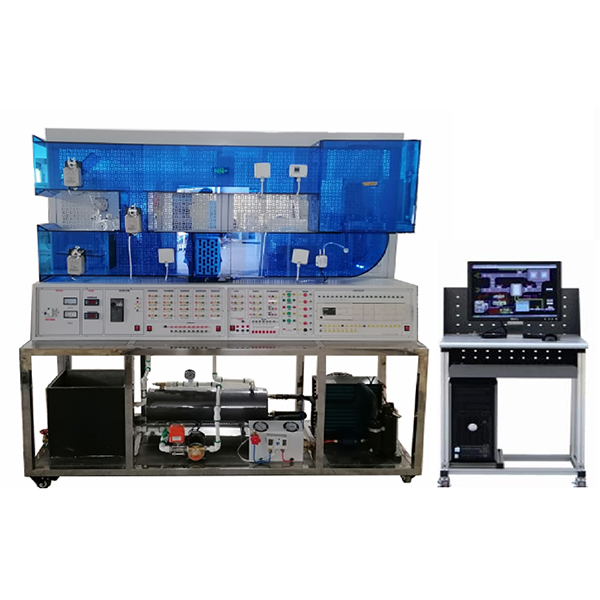

制冷系統自控系統綜合實驗裝置(DDC總線),中央空調自控制冷系統實訓裝置

一、概述
制冷系統自控系統綜合實驗裝置(DDC總線),中央空調自控制冷系統實訓裝置是以制冷/熱系統、冷媒水系統和空氣處理系統為控制對象，融合傳感器技術、和智能化控制技術，通過程序設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行自動控制。
二、技術性能
1、輸入電源：單相三線  AC220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3、制冷劑：R22
4、裝置容量：＜2.5kVA
5、重    量：200kg
6.外形尺寸：200cm×60cm×170cm
三、特點
1、設備全部采用目前主流技術和系統產品，保證前期所選型的系統與今后系統性能提升在技術先進性方面的可延續性。
2、樓宇自控系統系統應具有一定的可擴展性和開放性, 設計應采用國家和國際標準及規范，兼容不同廠商、不同協議的設備和系統的連接；
3、樓宇自控系統控制層網絡采用可點對點通訊的BACnet。采用BACnet網絡，應使用BACnet IP/MS/TP協議通訊，遵守BACnet標準SSPC-135；
4、所提供的系統應用軟件，嚴格遵循模塊化的結構方式進行開發；系統軟件功能模塊完全根據用戶的實際需要和控制邏輯來編制；
5、樓宇自控系統DDC須具有獨立的時間邏輯，不需要讀取服務器或網關時間，即使控制器與網絡斷開，時間表功能也能正常運行；
6、樓宇自控系統每一個控制器須配置帶有CPU處理器的DDC，并在現場獨立完成監控設備的邏輯操作，獨立可編程DDC；
7、樓宇自控系統控制器應均能支持通用輸入輸出點，控制器應有多種型號，使I/O配置更靈活，控制器均能邏輯編程；
8、樓宇自控系統現場控制器的DI點（與機電設備電控箱連接）
四、系統組成
1、外形尺寸：
不大于2000mm×600mm×1700mm, 本實驗裝置由實驗臺、安裝網孔板、制冷（熱）系統、循環水系統、空氣處理系統、自控系統和上位監控工程、制冷機組、制熱系統、空調箱（風道）、冷凍水系統、測量儀表電氣控制系統、模擬熱源等組成。實驗臺:不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，制冷機組。
2、控制方式：
具有中央空調自控系統編程設計和上位監控工程組態設計，利用PC機對樓宇自控系統控制層網絡采用可點對點通訊的BACnet。采用BACnet網絡，應使用BACnet IP/MS/TP協議通訊，遵守BACnet標準SSPC-135；對系統控制/監控。
3、制冷機組：
1臺2匹全封閉風冷機組、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實驗所必需的部件；
4、空氣處理系統：
采用粗效過濾網、差壓開關、電動調節風閥、溫濕度傳感器及送風機等組成；主要由冷源系統、空氣循環模擬系統、空調控制與測試系統。空調控制與測試系統、變頻器、溫控儀表、部分接口、溫濕度及反饋信號接口、DDC控制模塊的I/O引線接口等
5、媒水系統：
額定流量為30升/分，揚程為8米，額定功率180W。泵，為系統提供冷媒水/熱。水
6、耐震真空壓力表：
量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：設定范圍高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。徑向壓力表：量程0～0.16 Mpa，溫度表：0-100°C
7、DDC控制器2個：
具備可編程控制器（或者DDC控制器，數字量點數不工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V、工作電流：500mA、網絡：協議：BACnet Router；通訊介質：雙絞線、I/O 數量：8個UI，4個DO，6個UO，5個AO、工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V
工作電流：500mA
8、溫度傳感器：
工作電源24V DC,測溫范圍0-100°C,輸出4-20mA；
9、壓力傳感器：
管路壓力測量，電源24VDC±5%；量程范圍：0～200kpa輸出信號4～20mA DC；
10、風速傳感器：
管道式安裝，量程: 0-10m/s ； 輸出信號:4-20mA
11、變頻器：
工業變頻器，額定功率不小于0.37kW。控制信號輸入為0～20mADC或0～10VDC，交流220V變頻輸出用來驅動送風機。
12、電動調節閥
由變系統控制控制媒水的水量，利用溫度P、I、D控制控制原理
13、系統電氣連接
所有的系統電報氣，連接線都引到面板上，并有標識，實驗時可以自己動手連接傳感器，調節閥，
14、配有中央空調系統軟件：
軟件可以監控控制中，央空調的運行，所有通信數據都采集至上位機上顯示，如：閥的開度、管道路溫度等。
15、電腦桌子：
采用鋁型材和鈑金結構，臺面為防火、防水、耐磨高密度板；立柱及橫梁為30*30鋁合金型材，鍵盤位采用300mm導軌固定，下方裝有萬向輪。
五、實驗項目
1、封閉式空調系統制冷實驗
2、封閉式空調系統制熱實驗
3、一次回風系統制冷實驗
4、一次回風系統制熱實驗
5、制冷（熱）系統控制實驗
6、DDC數字控制模塊的應用實驗
7、DDC監控系統設計組態實驗
8、DDC 控制變頻器的應用
9、DDC比例調節流量控制實驗
10、DDC模擬量傳感器實驗
11、送風機的運行監控
12、送風機的壓差監控與作用
13.送風P、I、D運行
14、送風的溫度調節與監控
15、冷熱水閥的控制與溫度間的P、I、D變化。
16、新風閥與送風溫度的調節關系與監控
17、協議：BACnet Router應用。。
18、系統的手自動監控與故障監控。
19、了解中央空調空氣處理流程
20、了解制冷（熱）工作原理，掌握制冷（熱）機組操作方法
21、掌握中央空調自控系統中過程變量調節方法
22、了解不同工況下中央空調工作流程
23、掌握中央空調自控DDCBACnet Router系統編程設計和上位監控工程組態設計
