技術標題：[模擬蒸汽鍋爐實訓臺,蒸汽鍋爐模擬實訓裝置]
模擬蒸汽鍋爐實訓臺,蒸汽鍋爐模擬實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下模擬蒸汽鍋爐實訓臺,蒸汽鍋爐模擬實訓裝置。這樣能對用戶選型有非常大的幫助。
模擬蒸汽鍋爐實訓臺,蒸汽鍋爐模擬實訓裝置
一、概述
模擬蒸汽鍋爐實訓臺,蒸汽鍋爐模擬實訓裝置在蒸汽鍋爐中，壓力和溫度在能量的永久供給作用下而增加，使其中的液相，通常是水，被轉化成蒸汽。鍋爐是由串聯的安全裝置來監測，以形成所謂的“安全鏈”。如果監控或控制的其中一個部件斷開，警報被觸發，整個設備被關閉，設備故障部分?jǐn)鄩骸?br>
二、技術規格
1、工作電壓：單相，AC220V；功耗≤2000W；
2、工作溫度：-20℃～40℃。
3、鍋爐容量：110L
4、進水罐容積：48L
5、吸收功率：80%
6、最大流量：12L/分鐘
7、尺寸和重量長寬高：1550x600x1500mm
二、功能

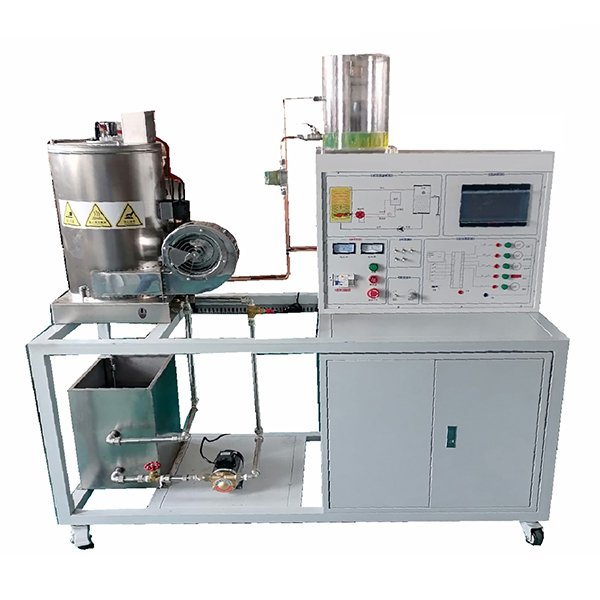

1、實驗臺該試驗臺有一封閉的水電路，由一個進料罐，一個泵和一個帶燃燒器的透明鍋爐模型組成。鍋爐配備有用于監測水位和壓力的工業控制元件。所使用的遠件與實踐密切相關。燃燒器安全鏈制作時保證功能性。模擬燃燒器的運行。
2、除了安全裝置，設備還配備了5個故障電路。這些電路用來模擬設備組成元件故障和定位故障。
3、能夠準確模擬原設備正常工作所需的各類信號，且支持分別控制調整；能夠模擬設定常見/典型故障；
4、配套原裝設備工作電路原理圖（彩色），并在關鍵節點預留信號檢測孔位，方便進行工作原理分析和手動測量信號；
5、配套溫度監控系統，當設備因操作使用時間過長內部發生過熱時，將自動啟動散熱降溫措施，保護裝置正常可靠運行；
四、實訓內容
1、監測部件特性
2、按照原裝設備常規流程模擬該裝置的實訓操作，包括啟動、運行、停機等
3、能夠模擬設定原裝裝置常見故障信號；
4、能夠支撐進行原裝設備工作原理分析與講解
5、能夠支持控制主板工作流程分析
