機械裝配與調試綜合實訓平臺,機械裝調與調試實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下機械裝配與調試綜合實訓平臺,機械裝調與調試實訓裝置。這樣能對用戶選型有非常大的幫助。

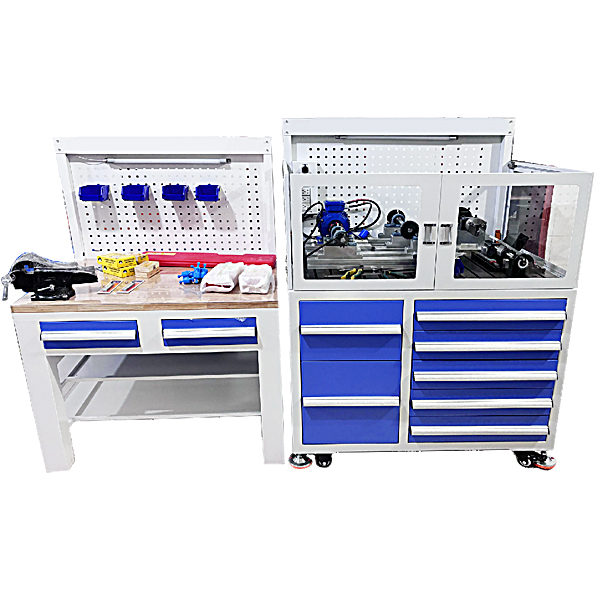

機械裝配與調試綜合實訓平臺,機械裝調與調試實訓裝置

一、機械裝配與調試綜合實訓平臺,機械裝調與調試實訓裝置主要配置及功能要求：
1、平臺能完成帶傳動、鏈傳動、齒輪傳動等的安裝調整任務；使學生掌握工業機械傳動的組成，掌握工業機械系統裝配精度檢測，掌握現代工具及量具使用。
2、平臺主要有實操工作臺、電控箱、基本實操組件、不同機械傳動組件、工具、量具等模塊組成。配套有安全防護系統，可對傳動部件運行空間進行防護；具有漏電保護、短路保護、接地保護等功能。
3、系統采用開放式、模塊化結構設計，配有萬能機械搭接底板和工業器件模塊，根據項目任務要求，可自由調節安裝底板。
4、實訓工作臺需采用鋼質框架，組裝式結構設計，雙色亞光密紋噴塑處理；外形尺寸（長×寬×高）：裝調平臺≤1100mm×800mm×1450mm；需采用帶槽的鑄鐵平板臺面，槽寬≧12mm，鑄鐵平板尺寸：≧1000mm×750mm×50mm，重量：≧280kg，鑄鐵平板臺面經研磨、刮研處理，粗糙精度不低于1.6μm，微見刀路痕跡。應配有上槽軌組件不少于6條，槽寬≧10mm；上槽軌組件應可調節地設置在下槽軌組件上，實訓組件可調節地設置在所述上槽軌組件上。平板臺面左右兩側需安裝有方便快速定位安裝的輔助器件。
5、安全防護裝置
（1）配套有安全防護裝置（2×2面），需與實訓平臺一體創新設計，既可展開防護、也可撤防收納。。
（2）防護高度≥1.25m，在防護高度范圍內禁止細微物體伸入，防護面積約≥0.8m2；防護狀態下可將所有機械對象運行系統與操作者隔離，但不影響操作者觀察；防護裝置與對象部件的運行具有聯鎖保護功能，解除防護狀態后不影響裝調操作。安全防護裝置一面的扭矩阻尼值不小于1.8N.M，各面厚度：≦15mm。
6、設有存儲柜，柜內存儲面積≧1.9m2；底部采用工業腳輪，單輪承重不小于500kg。
7、配套有專用零件內腔存放盒，總數不少于5個，內腔傳動零件可實現一對一存放管理；每個內腔存放盒尺寸≧500mm*580mm*50mm。
8、電控箱應為優質冷軋鋼板材質，表面密紋噴塑處理，應采用滑動隱藏收納設計；工業變頻器1個：額定功率≧0.37 kW，有 60 秒 150 % 過載，I/O 接口：4DI/2DO/2AI，支持USS/MODBUS RTU總線通訊。需配有快動按鈕2個、急停按鈕1個、三位旋鈕1個、指示燈2個、轉換開關1個、保護器1個、接觸器2個、繼電器5個、24VDC/5A直流電源1個、RJ45接口模塊1個、外置接口模塊1個等電氣部件。外部操作面板1塊，具有工作狀態液晶顯示、工作模式控制、運行和停止控制、運行速度控制控制等功能。投標文件需提供電控箱實物圖片證明。
9、基本實訓組件1：驅動電機1臺：額定轉速≧1400r/mi，臥式安裝額定功率≧0.25kW，輸入電壓AC380V；
10、基本實訓組件2：軸及聯軸器組件配置
（1）傳動軸（2根）：225mm，帶鍵槽，扁槽，直線度≤0.02mm。
（2）傳動軸（3根）：350mm，帶鍵槽，直線度≤0.02mm。
（3）梅花聯軸器（2個）：外徑65，長度90，帶鍵槽和頂絲。
11、基本實訓組件3：
（1）軸承座（10個）：自動調心。
12、機械傳動組件1：
（1）帶傳動部分：
1）槽V型皮帶輪：單槽，3種不同規格，數量不少于4個；
2）張緊輥1個；
3）V型皮帶1條，外周長≧1m；
（2）鏈傳動部分：
主要由單排鏈輪4個、單排滾子傳動鏈條2根、鏈條接頭5個、彈性張緊鏈輪組等組成。
1）單排滾子鏈，長短各1根；
2）單排鏈輪，帶鍵槽，3種規格，總數量≧4個；
3）鏈條接頭≧5個；
4）張緊鏈輪組1套，具有角度調節功能；
（3）齒輪傳動部分：
直齒圓柱齒輪,要求模數1.5齒輪2種規格，總數量≧2個；要求模數2齒輪4種規格，總數量≧5個；
13、機械傳動組件2：
在機械傳動組件1基礎上，提供更多樣式的帶傳動、鏈傳動和齒輪傳動形式，主要配置如下：
（1）帶傳動部分：
主要由級進V型帶輪2個、同步帶輪3個、錐套式同步帶輪2個、組合式變徑帶輪1套、錐套式雙槽皮帶輪2個、配套皮帶（V型皮帶、齒形帶、同步帶）等組成。
（2）鏈傳動部分：
主要由雙排鏈輪2個、配套雙排滾子鏈條及雙排滾子鏈條接頭等組成。
（3）齒輪傳動部分：
主要由直齒錐齒輪2個、斜齒輪2個、蝸輪（模數2.5，齒數46，壓力角為20°）、蝸桿（模數2.5，壓力角20°）等組成。
14、對象模型
（1）泵浦模型
主要有電機、主軸、透蓋、馬達側座、葉輪側座、機械密封座、泵浦葉輪、泵浦錐杯、水封、油封、彈性擋圈、止動墊圈、圓螺母、深溝球軸承、角接觸球軸承、O型圈、機械式密等組成。
15、配套工具主要配置及規格如下（采用國內知名品牌）：
（1）橡膠錘，16oz，1把；
（2）鐵錘，規格：1磅，全長L≥320mm；1把；
（3）紫銅棒，Ø14-Ø18/250mm，1把；
（4）內六角扳手，9件套，加長球頭，1套；
（5）扭力扳手，扭力范圍不小于5-25N·m，驅動頭3/8"，L≥257mm，1套；
（6）棘輪套筒扳手套裝，配7件六角旋具套筒，具備快速脫落功能，1套；
（7）截鏈器，適用單、雙排鏈，1把；
（8）二爪拉馬，6寸，1只；
（9）油槍（含機油），250ml，1把；
（10）不銹鋼調整墊片A型，6種厚度規格，每種各10片；
（11）尖嘴鉗，6寸，1把；
（12）活動扳手，1把，10寸；
（13）活動扳手，1把，12寸；
（14）平行度測量套裝，1套；
16、配套量具主要配置及規格如下（采用國內知名品牌）：
（1）鋼直尺，0-500mm，1把；
（2）卷尺，3米，1把；
（3）數顯游標卡尺，0-150mm，1把；
（4）百分表，0-10mm，1套；
（5）杠杠百分表，0-0.8mm，分度值0.01mm，1套；
（6）萬向磁力表座，夾持孔徑φ8mm帶燕尾，1套；
（7）袖珍磁力表座，夾持孔徑φ8mm帶燕尾，1套；
（8）塞尺，0.02-1.00mm，1套；
（9）筆式皮帶張力計，≥130N，1把；
（10）測速儀，支持不少于3種測速模式，1套；
（11）紅外線測溫儀，1套；
17、鉗工操作平臺：鉗工操作臺主體框架采用冷軋鋼板焊接成型，桌腿截面≥70mm*50mm，設置有兩個抽屜，兩層隔物層，經磷化靜電噴涂處理，外形尺寸≥1000mm×700mm×1450mm。桌面板采用實木臺面，尺寸≥1000mm×700mm×30mm，桌面鋪防靜電橡膠墊；安裝有≥6寸重型臺虎鉗，開口度≥150mm，夾緊力≥3000kg。
