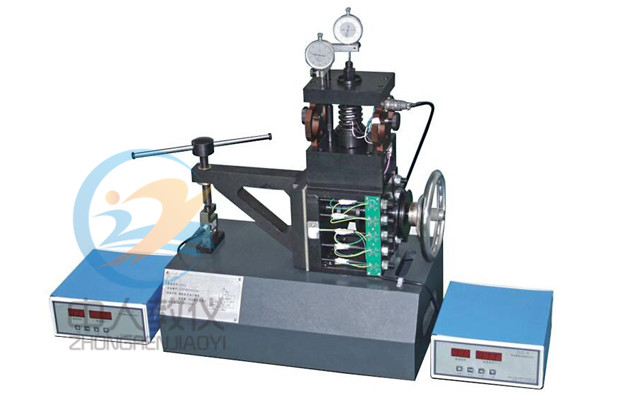

ZRLYS螺栓組及單螺栓聯接靜動態綜合實驗臺

一、 功能簡介

現代各類機械中，廣泛應用螺栓進行聯接，如何計算和測量螺栓受力情況及靜、動態特性參數，是工程技術人員的一個重要課題。螺栓聯接實驗臺是本公司根據《現代機械工程基礎實驗教程》指導書開發的實用性很強的教學設備。本實驗臺采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，是當前理想的基礎教學實驗設備。

二、 性能特點

1、 該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
2、 螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗。
3、 通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗；
三、 實驗項目及內容
1、 螺栓組載荷分布及其測試；
2、 靜態測試相對剛度變化對螺栓總拉力的影響；
3、 動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
4、 電阻應變儀的工作原理及各測量點應變片的組橋方式

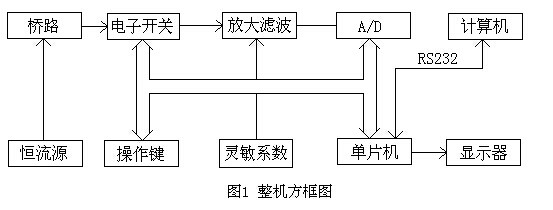

本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。



三、 實驗設備主要技術參數

1、 單相交流異步電機：90W、N=1400r/min
2、 電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08
3、 螺栓組實驗螺栓：M12（10個）
4、 實驗單螺栓：M16（1個）
5、 四路靜動態測試儀：測量范圍：0±30000με
1. 零點不平衡：±10000με
2. 基本誤差：0.2﹪FS
3. 分辨率：1με
4. 零點漂移：±2με/4小時、±0.5με/℃
5. 測量方式：1/4橋、半橋、全橋
6、 外型尺寸：800×350×600

螺栓組及單螺栓聯接靜動態綜合實驗臺配置表

序號	名稱	數量	備注
	底座	1	焊接組件
	連接座	1	焊接組件
	連接座-底座	1	Q235
	連接座-前后板	2	Q235
	連接板-頂板	2	Q235
	懸臂	1	焊接組件
	懸臂背板	1	Q235
	懸臂板	1	Q235
	加載螺釘	1	45#
	加載杠桿	1	活塞桿
	杠桿螺釘	2	45#
	銅套螺母	1	黃銅
	傳感器底座	1	Q235
	彈性連接塊	2	尼龍
	補償片安裝片	2	不銹鋼
	傳感器壓頭螺釘	1	Q235
	中間實驗螺栓	10	45#
	偏心輪軸	1	45#
	偏心輪	1	45#
	偏心輪隔套	1	45#
	盲孔端蓋	1	Q235
	通孔端蓋	1	Q235
	大帶輪-SPZ	1	Q235
	電機帶輪-SPZ	1	Q235
	頂桿導向板	2	Q235
	挺桿支座	1	Q235
	小銷軸	1	45#
	挺桿	2	45#
	彈簧下支座	1	45#
	彈簧	1	60Si2Mn（外購件）
	八角環	2	55Si2Mn
	彈簧上支座	1	45#
	錐塞	2	45#
	表夾桿	1	Q235
	表夾	2	鋁合金
	夾緊螺釘	4	45#
	彈性墊圈	1	45#
	厚螺母	1	標準件
	空心試驗螺栓	1	45#
	小螺桿	1	45#
	下聯接板	1	Q235
	上聯接板	1	Q235
	M6×35(發黑)	8	標準件
	M10×30(發黑)	4	標準件
	M6×15(發黑)	9	標準件
	M6×20(發黑)	4	標準件
	M12×20(發黑)	4	標準件
	M8×20(鍍白鋅)	2	標準件
	M8×10(鍍白鋅)	1	標準件
	M8×40(發黑)	4	標準件
	M8×25(發黑)	4	標準件
	J110ZYT152-PX25-A3	1	博山新微電機
	φ10	2	標準件
	M12	10	標準件
	d=12、D=250	1	五金件
	量程：0-10MM	2	標準件
	0-500KG	1	外購件
	SPZ型（帶長L=675）	1	外購件
	型號6205	2	標準件
	型號6200	2	標準件
	十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個	1套	外購件
	應變片及接線端	各11	外購件
