循環送料綜合實訓考核裝置

欄目分類：機電一體化教學設備發布日期：2021-08-31 瀏覽次數：次

循環送料綜合實訓考核裝置,循環送料實訓系統通過傳感器信號采集、PLC編程、對交流電機、直流電機、送料小車進行較復雜的開關量控制、位置控制及時序邏輯控制，咨詢熱線13122891392

聯系方式見右側懸浮框

【循環送料綜合實訓考核裝置,循環送料實訓系統】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【循環送料綜合實訓考核裝置,循環送料實訓系統】時，都能通過我們來了解相關資訊，而且【循環送料綜合實訓考核裝置,循環送料實訓系統】在客戶有需求時提供參考意見。

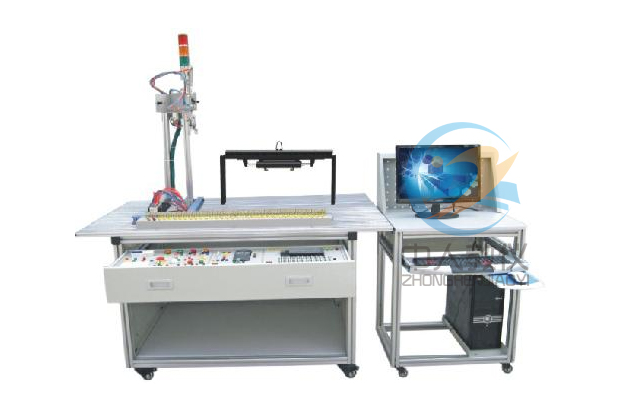

ZRPMX-13循環送料綜合實訓考核裝置,循環送料實訓系統

一、概述

循環送料plc控制實物模型是針對實訓教學的要求而研發的，它集控制、位置控制、檢測、工控組態技術于一體的實訓教學裝置，通過信號采集、PLC編程、對交流電機、直流電機、送料小車進行較復雜的開關量控制、位置控制及時序邏輯控制，實現小車送料和裝料、物料提升的生產流水線運動過程，完成循環送料的功能。適合于機械制造及自動化、、自動化、電氣工程等專業的《機電傳動與控制》、《運動控制》、《機電一體化技術》、《計算機控制技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。

二、技術參數

1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：＜0.5kVA
4.外形尺寸：1050mm×650mm×1500mm

三、系統組成

1.循環送料系統主體由底板、實訓桌（型材結構）、爬坡傳送帶、物料滑槽、送料小車、小車運行軌道及電氣控制等部分組成
2.控制面板：由啟停控制開關，各個執行器的控制端均已引出，方便接線
3.開關電源為輸入電源220VAC 50Hz，提供直流電源DC24V
4.電氣控制由單相交流電機、減速直流電機、開關電源、光電傳感器、行程限位開關等器件組成。其中PLC可選用三菱主機為FX1N-24MR 內置開關量I/O（14路開關量輸入/10路繼電器輸出）

四、實訓項目

1.PLC控制交流電機
2.PLC控制直流電機
3.光電傳感器的計數控制
4.小車往返控制
5.料盒及小車開關門控制
6.循環送料綜合控制
