【高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜】時，都能通過我們來了解相關資訊，而且【高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜】在客戶有需求時提供參考意見。

一、實訓內容

1、單相起動停止控制電路
2、異步電動機點動控制電路
3、異步電動機兩地控制電路
4、異步電動機連鎖正反轉控制電路
5、雙重連鎖正反控制電路
6、自動順序起動控制
7、手動順序起動控制
8、異步電動機星、三角控制電路
9、異步電動機能耗控制電路
10、異步電動機反接制動控制電路
11、自動往返控制電路
12、正反轉點動、起動控制電路
13、帶有點動的自動往返控制電路
14、接觸器控制星三角形控制臺電路
15、異步電動機自鎖控制電路
16、異步電動機單向點動、起動控制電路
17、位置開關作自動停止正反轉起動控制電路
18、串電阻降壓起動控制臺電路
19、C620-1型車床控制電路
20、Y3150型滾齒機控制電路
21、電動葫蘆電氣控制電路
22、電流互感器與電流表配用接線電路
23、一臺電流互感器用于單相回路的接線電路
24、二臺電流互感器接成不安全星形接線電路
25、三臺電流互感器接成星形接線電路
26、二臺電流互感器差接接線電路
27、三臺電流互感器接成三角形接線電路
28、萬能轉換開關和電壓表測量三相電壓接線電路
29、白熾燈控制電路
30、日光燈控制電路
31、觸摸開關控制白熾燈電路
32、聲控開關控制樓梯白熾燈電路
33、單相電動機控制電路
34、并勵直流電動機電樞控制系統
35、單向電度表直接安裝電路
36、單向電度表間接安裝電路
37、三相四線電度表電路控制系統
38、電壓表、電流表安裝電路
39、PLC控制的三相異步電動機正反轉控制
40、PLC控制的三相異步電動機Y/△啟動控制
41、PLC控制的三相異步電動機降壓?jiǎn)��?dòng)控制
42、PLC控制的三相異步電動機能耗制動控制
43、變頻器功能參數設置與操作
44、變頻器報警與保護功能
45、外部端子點動控制
46、變頻器控制電機正反轉
47、多段速度選擇變頻調速
48、變頻器無級調速
49、瞬時停電啟動控制
50、PLC控制變頻器外部端子的電機正反轉
51、PLC控制變頻器外部端子的電機運行時間控制
52、基于PLC數字量控制方式的多段速
53、基于PLC通信方式的變頻器開環調速
54、基于觸摸屏控制方式的數碼顯示控制
55、PLC、觸摸屏與變頻器通信控制

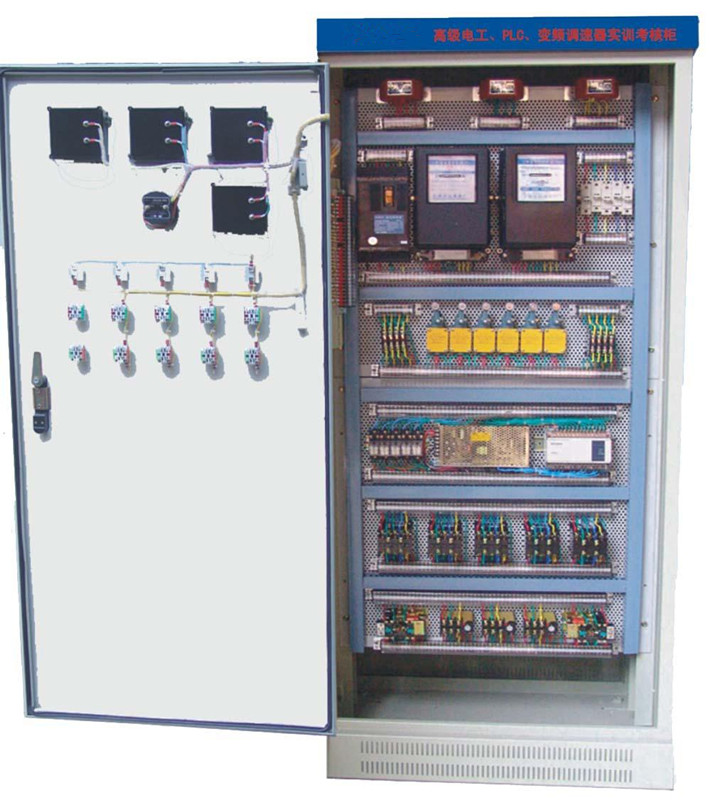

二、設備構成

1、實訓柜

高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜為鐵質亞光密紋噴塑結構：采用冷軋鋼板擠壓成型，實訓柜含有帶腳剎的萬向移動輪子四個。

2、柜門

（1）裝有一只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。
（2）安全保護體系。
1）電網三相電源經漏電保護器、交流接觸器，再經斷路器輸出到各實訓用電。
2）設有漏電保護裝置，動作電流30mA，對實訓過程中的漏電能自動斷開總電源。
3）設有過流保護裝置，輸出短路或負載太大，電流超過設定值，系統即切斷總電源。
4）斷電保護。
5）裝置采用接地保護。

3、內部配置模塊：

用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線/布線，接近工業產際現場。
（1）交流電源
設有控制變壓器一組，原邊380V交流電源輸入，變壓器副邊即可輸出110V、36V、24V、12V、6.3V的交流電壓。
（2）儀器儀表
提供交流電壓表，測量范圍為0～500V，精度2.5級。
提供交流電流表，測量范圍為0～5A，精度2.5級。

4、網孔板（兩組）

高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜網孔板采用優質冷軋鋼板加工，雙表面亞光密紋噴塑結構，堅固耐用。

5、主機實訓組件：

1）FX2N-48MR-001：集成24開關量輸入/24繼電器型輸出，共48點I/O
2）FX2N-485-BD通信模塊，SC-09通信編程電源，采用RS485網絡通信。

6、變頻器掛件：

采用三菱D720/0.4KW變頻器。

7、觸摸屏實驗

昆侖通態 TPC7062K ，7英寸   STN256色。
三、技術參數
1、輸入電源：三相四線  380V±10% 50Hz
2、工作環境：溫度溫度：-10℃～+40℃   相對濕度：≤85%（25℃）
3、裝置容量：≤1.5KVA
4、外形尺寸：700×600×1700mm

四、概述

高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜是在中級電工的基礎上進行改進，增加了PLC直接控制工業電氣實驗、再增加了變頻器的自動調速實驗及觸摸屏實驗，該裝置按標準電氣控制柜設計制造規格，采用網孔板結構。突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。

1、考核功能：高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜裝有定時器及誤操作報警記錄儀，平時作為時鐘使用，考核時可設定時間，在規定的時間內要求學生完成實驗項目，具有設定實驗時間定時報警、提前提醒后切斷電源的功能。同時還具有自動記錄出由于接線或操作錯誤所造成漏電及過流、短路告警及電源通斷的總次數。為學生實驗技能的考核提供一個統一的標準。
2、安全性能：高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜設有電流型、電壓型漏電保護裝置保障人身安全，適用學生操作的特殊要求。同時還設有過流或短路保護裝置，以保證設備的安全。設備由三相五線制電源輸入，電源由接觸器通過起、停按鈕進行控制，設有三相電壓表指示。裝有電流型漏電保護器，控制屏若有漏電現象，漏電流值超過一定值，即切斷電源，還裝有電壓型漏電保護器，對總電源輸出及實驗過程中的接線等若有漏電現象，即報警并使裝置內的接觸器跳閘，切斷電源確保人身安全。還設有一套過流保護裝置，輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源確保設備安全。
3、合理結構：高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜以標準的配電柜為主柜，利用柜體的雙面空間，科學地布置電器及配套實驗器材。該柜設計合理，實操方便，一柜多用，所有電器元件接點都已接到接線端子上，學生只需在接線端子上接線實驗，延長了電器元件使用壽命、降低了材料損耗。
4、美觀外形：高級電工、PLC、變頻調速實訓考核柜,高級電工實訓柜布局合理，外形美觀，面板示意圖明確、直觀。走線清晰整潔，減少了出故障的環節，提高可靠性。裝置采用鐵質雙層亞光密紋噴塑結構；結構牢固美觀。美觀大方的產品外形，先進的結構和工藝。使人感覺賞心悅目。

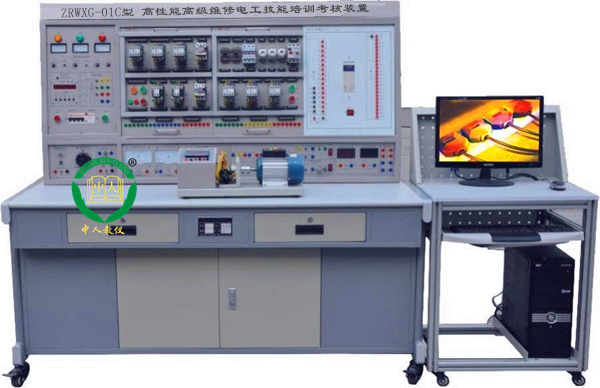

經濟型高級電工推薦：ZRWXG-01C型 高性能高級維修電工技能培訓考核裝置

一、概述
“ZRWXG-01C型高性能維修電工及技能實訓裝置”是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想設備。
二、特點
1、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
ZRWXG-01C型高性能維修電工及技能實訓裝置
三、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：157×73×150cm3
